并网逆变器技术协议

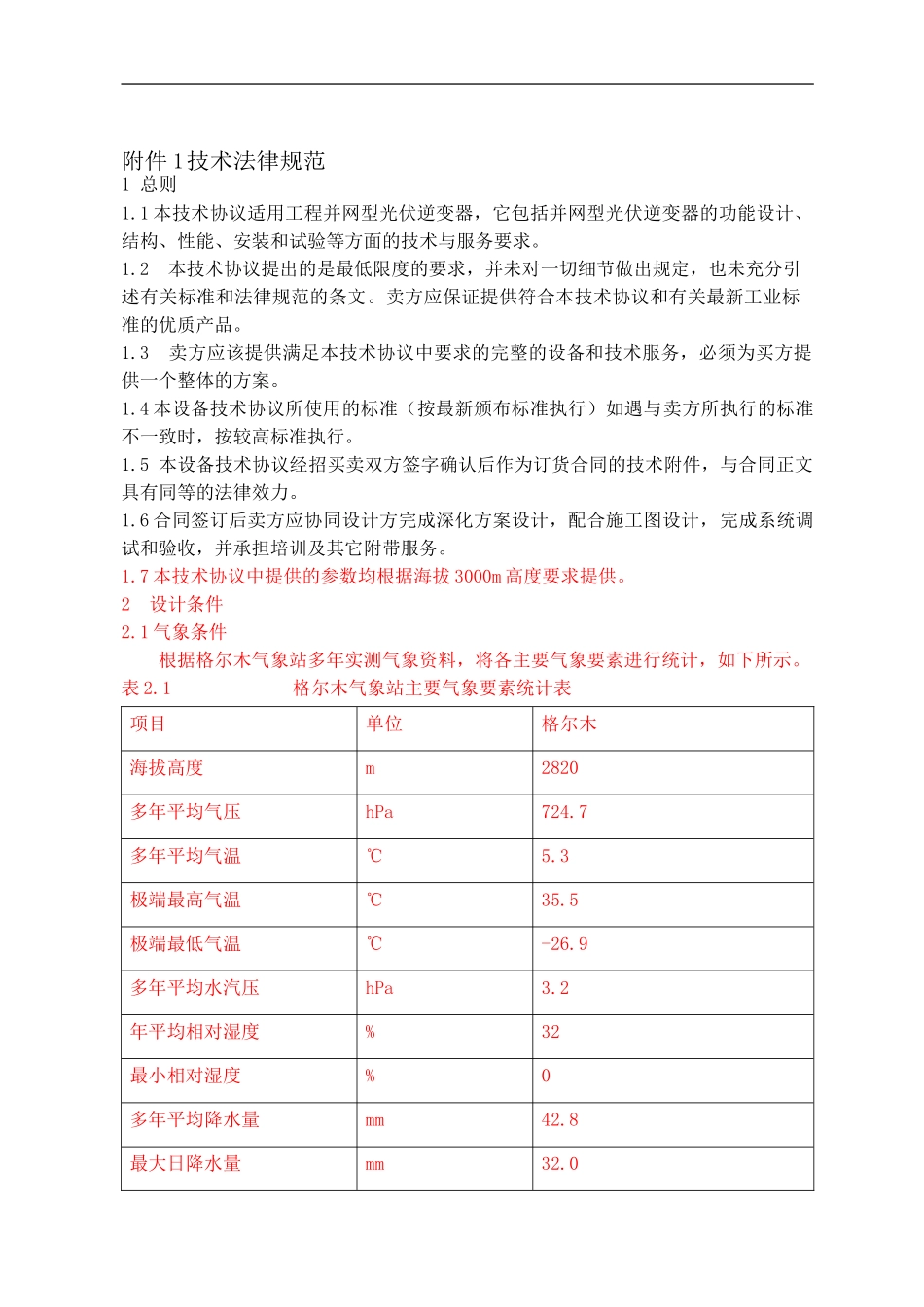

并网逆变器技术协议_第1页
1/20
并网逆变器技术协议_第2页
2/20
并网逆变器技术协议_第3页
3/20
附件 1技术法律规范1 总则1.1 本技术协议适用工程并网型光伏逆变器,它包括并网型光伏逆变器的功能设计、结构、性能、安装和试验等方面的技术与服务要求。1.2 本技术协议提出的是最低限度的要求,并未对一切细节做出规定,也未充分引述有关标准和法律规范的条文。卖方应保证提供符合本技术协议和有关最新工业标准的优质产品。1.3 卖方应该提供满足本技术协议中要求的完整的设备和技术服务,必须为买方提供一个整体的方案。1.4 本设备技术协议所使用的标准(按最新颁布标准执行)如遇与卖方所执行的标准不一致时,按较高标准执行。1.5 本设备技术协议经招买卖双方签字确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.6 合同签订后卖方应协同设计方完成深化方案设计,配合施工图设计,完成系统调试和验收,并承担培训及其它附带服务。1.7 本技术协议中提供的参数均根据海拔 3000m 高度要求提供。2 设计条件2.1 气象条件根据格尔木气象站多年实测气象资料,将各主要气象要素进行统计,如下所示。表 2.1 格尔木气象站主要气象要素统计表项目单位格尔木海拔高度m2820多年平均气压hPa724.7多年平均气温℃5.3极端最高气温℃35.5极端最低气温℃-26.9多年平均水汽压hPa3.2年平均相对湿度%32最小相对湿度%0多年平均降水量mm42.8最大日降水量mm32.0下载后可任意编辑多年平均风速m/s2.8最大风速m/s22.0同时风向W主导风向W最大积雪深度cm6最大冻土深度cm105年平均总云量成5.5年平均低云量成1.1年平均晴天日数d66.1年平均阴天日数d90.5年平均大风日数d19.1日照时数h3096.3日照百分率%70年平均沙尘暴日数d13.2年平均雷暴日数d2.9年平均雾日数d0年平均积雪日数d8.2年平均冰雹日数d0.5年最多冻融循环次数times932.2 工程概况2.2.1 本工程总装机容量为 50MWp,本期工程装机容量为 5MWp。推举采纳分块发电、集中并网方案。太阳能光伏组件发出的直流电经过电缆送至初级、次级汇流箱;经汇流箱汇流后接至逆变器,经逆变后的三相沟通电经 35kV 箱式升压变电站,送至站内35k 汇流后,送至公共电网。2.2.2 光伏电池组件参数本工程拟采纳多晶硅太阳能电池,采纳 230Wp 太阳能光伏组件,组件串联数为 20块。组件开路电压 37.1V,工作电压 30V,开路电压温度系数-0.355%。下载后可任意编辑2.3 安装条件安装方式:布置于逆变器小室内。2.4 遵循的主要现行标准并网逆变器的制造、试验和验收满足以下的法律规范和标准但不限于此:GB...
