开关站设备技术协议

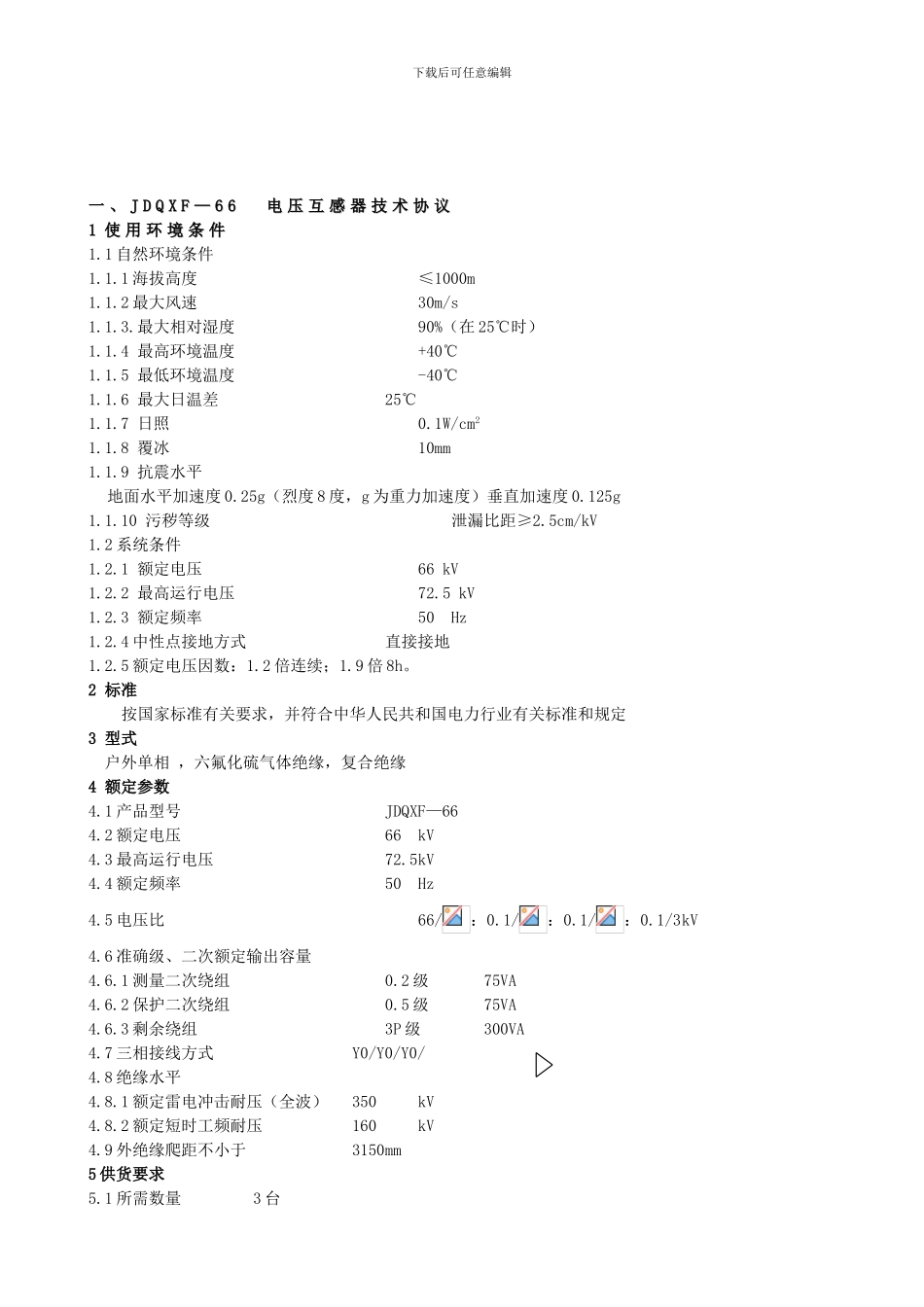

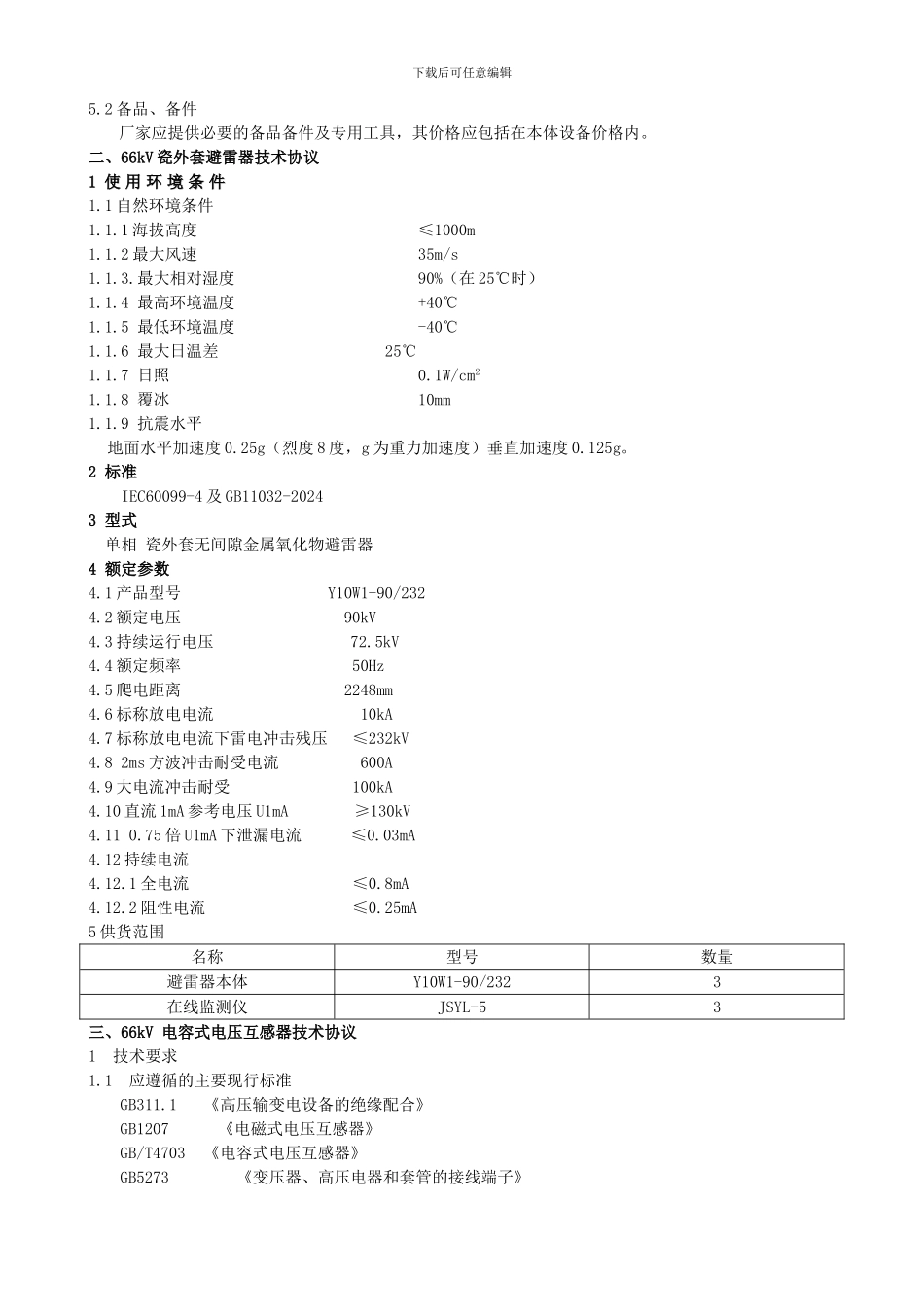

下载后可任意编辑一 、一 、 J D Q X F — 6 6 J D Q X F — 6 6 电 压 互 感 器 技 术 协 议电 压 互 感 器 技 术 协 议11 使 用 环 境 条 件使 用 环 境 条 件1.1 自然环境条件1.1.1 海拔高度≤1000m1.1.2 最大风速30m/s1.1.3.最大相对湿度90%（在 25℃时）1.1.4 最高环境温度+40℃1.1.5 最低环境温度-40℃1.1.6 最大日温差25℃1.1.7 日照0.1W/cm21.1.8 覆冰10mm1.1.9 抗震水平 地面水平加速度 0.25g（烈度 8 度，g 为重力加速度）垂直加速度 0.125g1.1.10 污秽等级泄漏比距≥2.5cm/kV1.2 系统条件1.2.1 额定电压66 kV1.2.2 最高运行电压72.5 kV1.2.3 额定频率50Hz1.2.4 中性点接地方式直接接地1.2.5 额定电压因数：1.2 倍连续；1.9 倍 8h。2 标准按国家标准有关要求，并符合中华人民共和国电力行业有关标准和规定3 型式 户外单相 ，六氟化硫气体绝缘，复合绝缘4 额定参数4.1 产品型号JDQXF—664.2 额定电压66kV4.3 最高运行电压72.5kV4.4 额定频率50Hz4.5 电压比66/：0.1/：0.1/：0.1/3kV4.6 准确级、二次额定输出容量4.6.1 测量二次绕组0.2 级75VA4.6.2 保护二次绕组0.5 级75VA4.6.3 剩余绕组3P 级300VA4.7 三相接线方式Y0/Y0/Y0/4.8 绝缘水平 4.8.1 额定雷电冲击耐压（全波）350kV4.8.2 额定短时工频耐压160 kV4.9 外绝缘爬距不小于3150mm5 供货要求5.1 所需数量3 台下载后可任意编辑5.2 备品、备件 厂家应提供必要的备品备件及专用工具，其价格应包括在本体设备价格内。二、66kV 瓷外套避雷器技术协议11 使 用 环 境 条 件 使 用 环 境 条 件 1.1 自然环境条件1.1.1 海拔高度≤1000m1.1.2 最大风速35m/s1.1.3.最大相对湿度90%（在 25℃时）1.1.4 最高环境温度+40℃1.1.5 最低环境温度-40℃1.1.6 最大日温差25℃1.1.7 日照0.1W/cm21.1.8 覆冰10mm1.1.9 抗震水平 地面水平加速度 0.25g（烈度 8 度，g 为重力加速度）垂直加速度 0.125g。2 标准IEC60099-4 及 GB11032-20243 型式 单相 瓷外套无间隙金属氧化物避雷器4 额定参数4.1 产品型号 Y10W1-90/232 4.2 额定电压 90kV 4.3 持续运行电压 72.5kV 4.4 额定频率 50Hz 4.5 爬电距离 2248mm 4.6 标称放电电流 10kA 4.7 标称放电电流下雷电冲击残压 ≤232kV 4.8 2ms 方波冲击耐受电流 600A 4.9 大电流冲击耐受 100kA ...
