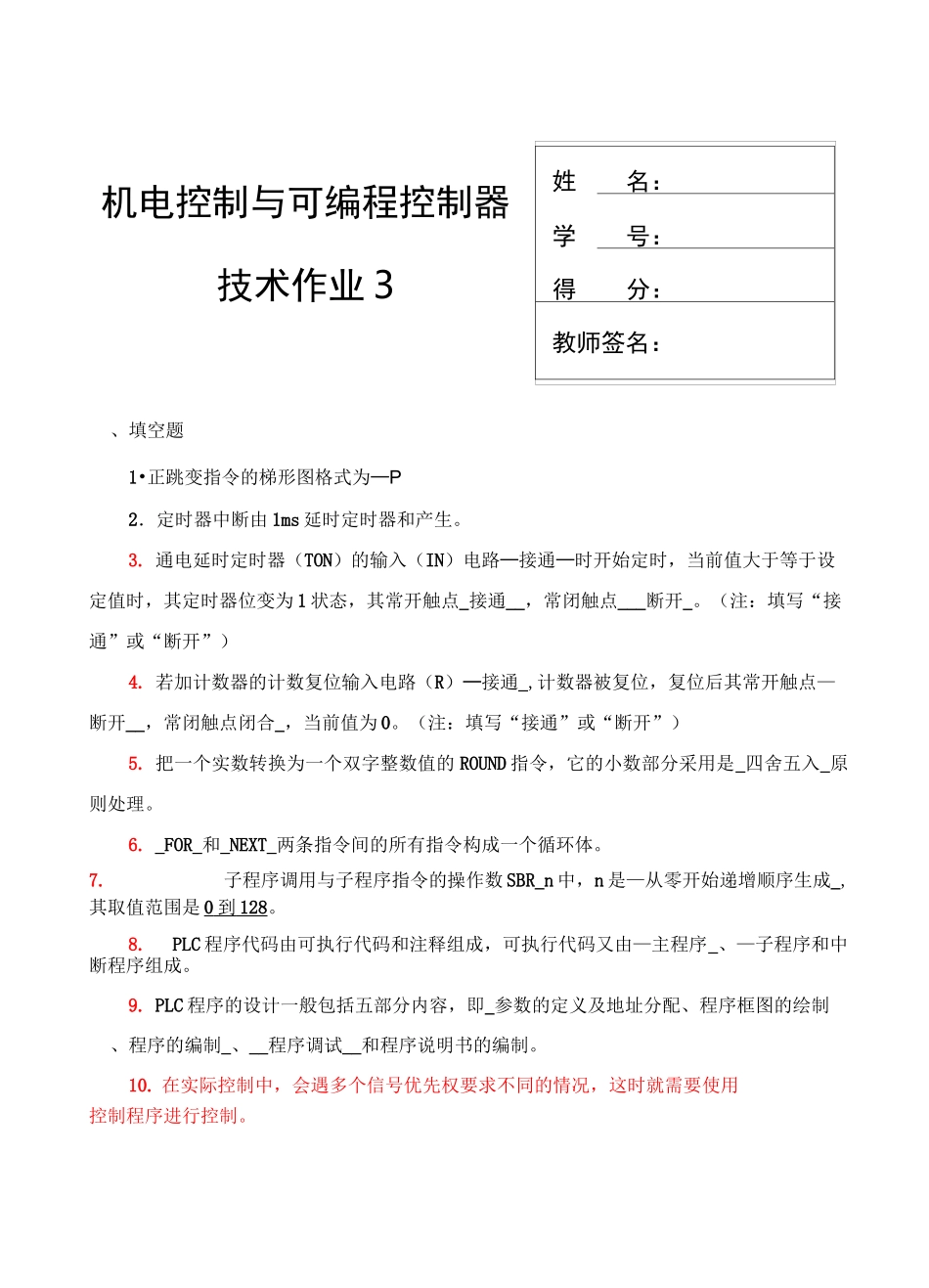

机电控制与可编程序控制器技术课程形成性考核(三)

、填空题1•正跳变指令的梯形图格式为—P2．定时器中断由 1ms 延时定时器和产生。3. 通电延时定时器（TON）的输入（IN）电路—接通—时开始定时，当前值大于等于设定值时，其定时器位变为 1 状态，其常开触点_接通__，常闭触点___断开_。（注：填写“接通”或“断开”）4. 若加计数器的计数复位输入电路（R）—接通_,计数器被复位，复位后其常开触点—断开__，常闭触点闭合_，当前值为 0。（注：填写“接通”或“断开”）5. 把一个实数转换为一个双字整数值的 ROUND 指令，它的小数部分采用是_四舍五入_原则处理。6. _FOR_和_NEXT_两条指令间的所有指令构成一个循环体。7.子程序调用与子程序指令的操作数 SBR_n 中，n 是—从零开始递增顺序生成_,其取值范围是 0 到 128 。8.PLC 程序代码由可执行代码和注释组成，可执行代码又由—主程序_、—子程序和中断程序组成。9. PLC 程序的设计一般包括五部分内容，即_参数的定义及地址分配、程序框图的绘制、程序的编制_、__程序调试__和程序说明书的编制。10. 在实际控制中，会遇多个信号优先权要求不同的情况，这时就需要使用控制程序进行控制。机电控制与可编程控制器技术作业 3姓名：学号：得分：教师签名：二、判断题1. 对 PLC 的中断程序而言，只有中断申请被接受后中断程序才被扫描一次，因此，若要多次执行终端程序，则必须要多次申请。（对）2. 西门子公司具有品种非常丰富的 PLC 产品，其中 S7-200 系列 PLC 结构紧凑、功能强、具有很高的性能价格比，属于模块式结构。（错）3. 提供一个周期是 1 秒钟，占空比是 50%的特殊存储器位是 SM0.4。（对）4. EM232 模拟量输出模块是将模拟量输出寄存器 AQW 中的数字量转换为模拟量。（对）5. PLC 程序由系统软件和用户程序两部分组成，其中用户程序由 PLC 的生产厂家提供,操作系统需要用户为完成特定控制任务自行编写。（错）6. 对应的梯形图、语句表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（错）7. PLC 程序的梯形图语言相比其它几种编程语言，形象直观，程序的输入和修改方便，功能最强。（对）8. 模拟量输入寄存器 AI 和模拟量输出寄存器 AW，只能进行字寻址。（Y）9. 正跳变指令每次检测到输入信号由 0 变 1 之后，使电路接通一个扫描周期。（Y）10. S7-200 的 CPU22X 系列的 PLC 有 256 个定时器。（Y）11. 定时器类型不同但分辨率都相同。（N）12...
