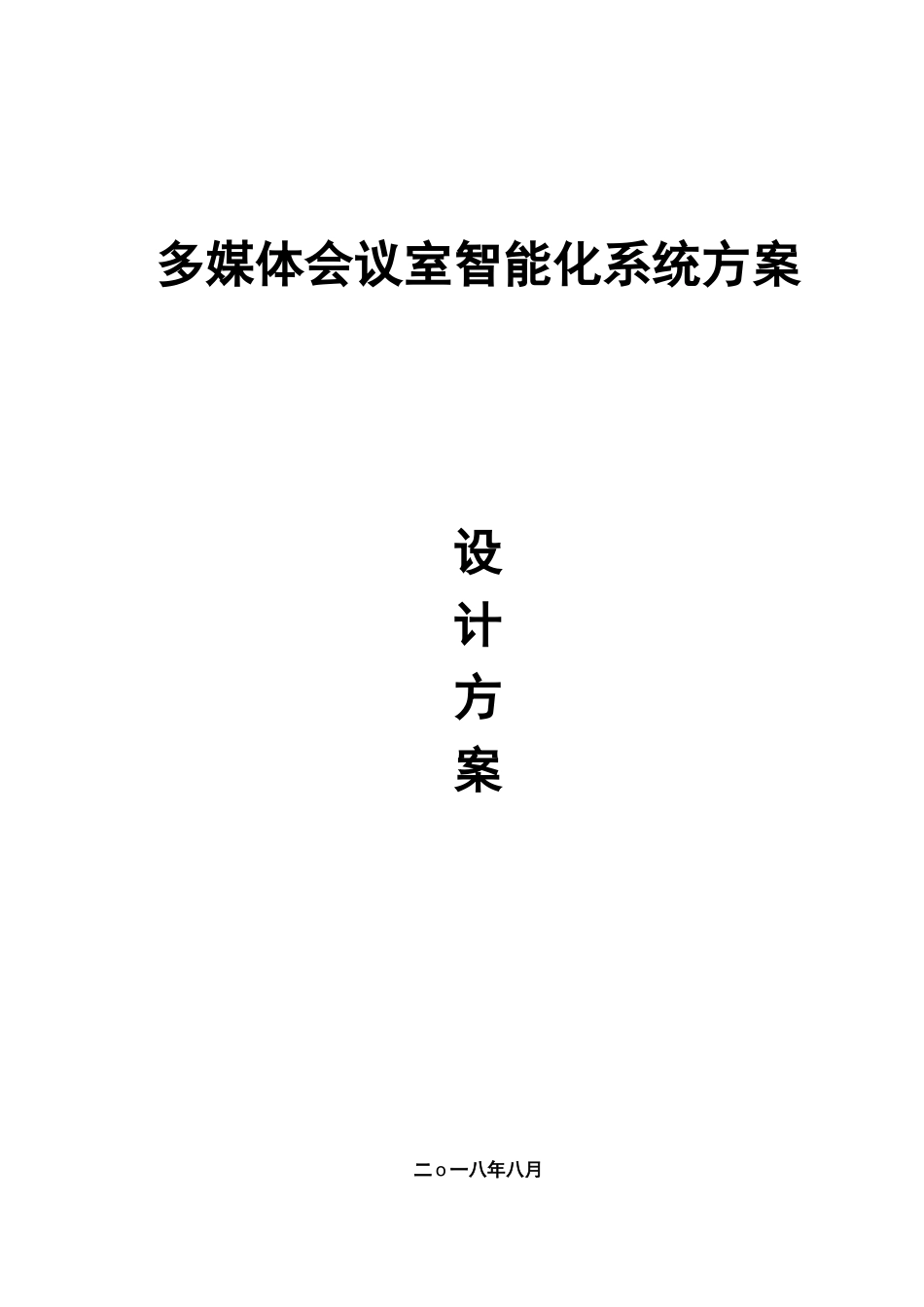

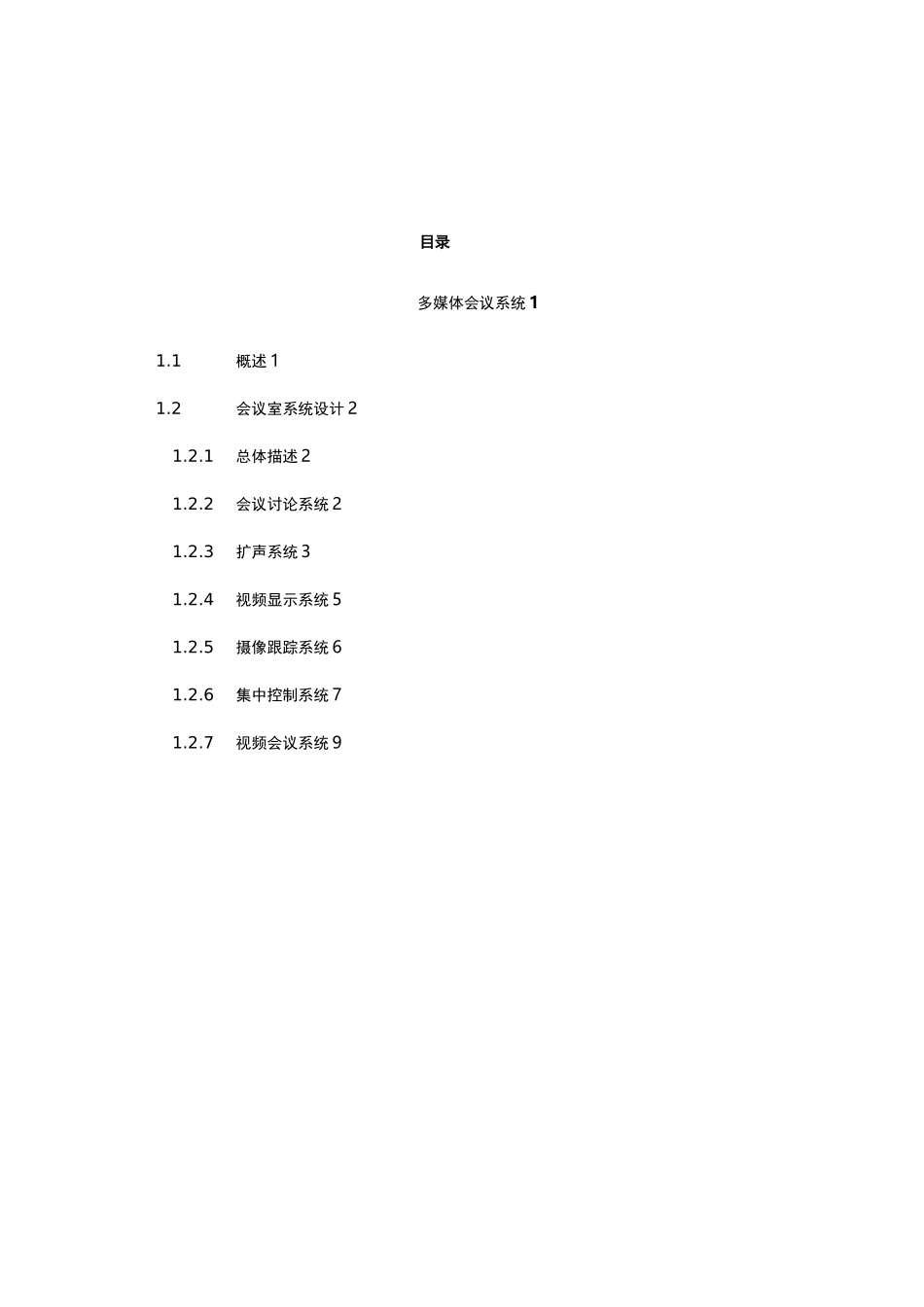

多媒体会议室智能化系统方案设计方案二 o 一八年八月目录多媒体会议系统 11.1概述 11.2会议室系统设计 21.2.1总体描述 21.2.2会议讨论系统 21.2.3扩声系统 31.2.4视频显示系统 51.2.5摄像跟踪系统 61.2.6集中控制系统 71.2.7视频会议系统 9word 格式word 格式word 格式1.2.2 会议讨论系统本系统将可实现会议发言、请求发言、讨论等会议功能。会议发言系统设置会议中控器 1 台,主席机 1 支和其彳也所需的代表单元用于与会成员和相关人员的发言及管理。该系统在无人职守的情况下都能自如运行,会议主席具有控制会议进程和其它功能的最高优先权。主席可根据现场情况对发言的人员进行控制,以保证会议正常进行。在会场设置话筒地插接口,代表机可以从任何一个插口连接,通过手拉手的方式互连 2 台、3 台,直至 n 台,实现灵活的会议布局形式,可以考虑配备无线话筒。1.2.3 扩声系统在绝大多数的音响系统工程设计中,建筑声学和电子声学相比永远是排在第一位的,因为即使是再好的电子音响设备,在一个建声比较差的环境里面也无法发挥它的优势。因此,扩声系统设计要想达到好的音质,必须要满足一些必要的条件,这是整个音响系统声学指标的基本要求。结合用户的实际应用情况,我们在方案设计和设备选型过程中重点兼顾了多个系统的功能特点和不同用户的不同级别服务要求,从系统的组成到厅堂音质的设计,都兼DisEUsiEciUrilword 格式顾到了各种需求的特性要求。如以听语言为主的场合,重点突出清晰度;而听音乐为主的场合,重点突出声音丰满,优美动听。以数字控制系统为主导的逻辑图如下:宜卜迪道 1山俩调音台它的主要作用是将来自各种音源(传声器、CD 机、LD 录音座等)、各种电声乐器(电子琴、合成器、电吉他、低音结他等)、各种周边设备的音频信号按要求进行混合处理;对各路声信号进行一定的修饰、补偿;按要求将声信号分成多组输出。调音台的技术指标和调试的好坏直接关系到声音的质量和系统的噪声。本方案中配置扩声系统所选择的是英国 ALLEN&HEATH 的高品质调台,其中大会议室更配合一台 DBX 的数字音频处理器,这样更能呈现完美的音质。详细配置请参照设备清单。均衡器作为校正室内本身的共振特性不均匀而产生的频率传输特性的缺陷和扩声设备产生的频率畸变(主要是扬声器、传声器等),修饰乐器和演员的音色,提高艺术表演效果。模拟式均衡器是用模拟电路(放大器)构成的,多为图示式,多作为房间补偿,—般只用一次性调整。...
