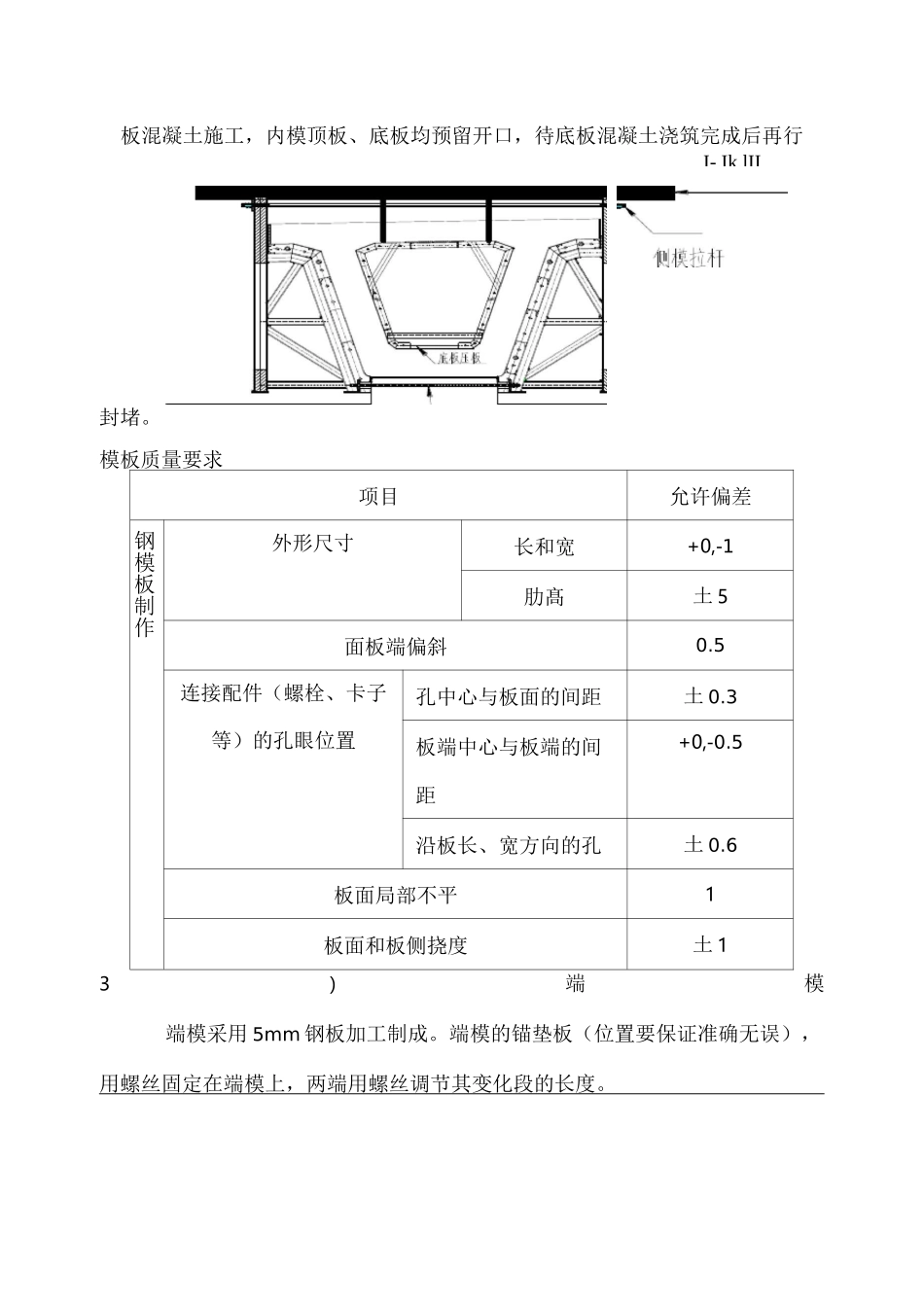

中国建筑项目管理表格三级技术交底卡表格编号CSCEC-PM-0803项目名称及编码共 12 页单位工程名称桥梁工程分项工程名称上部结构施工部位箱梁工程量片分包单位负责人箱梁模板及混凝土施工三级技术交底1.模板施工1.1 施工技术参数预制箱梁几何结构：边梁顶板宽度 2.4/2.85m、底部宽 lm、顶板厚度0.18m、底板厚度从端部 0.25m 渐变至 0.18m、梁髙 1.6m（中心髙度）。中梁顶板宽度 2.4m、底部宽 lm、顶板厚度 0.18m、底板厚度从端部 0.25m 渐变至0.18m、梁髙 1.6m（中心髙度）。1.2 模板安装工艺、质量标准1）侧模采用定型钢模板，由专业生产厂家加工制作。侧模设计时，按箱梁节间长度设计，分为标准节，异型节（包括边梁两端异型节及中梁两端异型节）,在每节与地面支点处设置调平丝杠，并设置横肋和竖向加劲肋。2）内模采用专业生产厂家制作的定型钢模板。由于箱梁横隔板处过人洞尺寸较小，为便于拆模，内模采用定型组合钢模组拼，转角和异型部分特制，用 U 型钢卡联接，每隔 70cm 设一道支撑骨架，支撑骨架与钢模间用搭扣螺栓联接。内模在外面分段组拼成一整体，用龙门吊安装就位，内模底支撑在与梁体同配合比的水泥柱上，侧板用钢筋定位，上侧设压杠以控制其上浮。为方便底板混凝土施工，内模顶板、底板均预留开口，待底板混凝土浇筑完成后再行封堵。模板质量要求项目允许偏差钢模板制作外形尺寸长和宽+0,-1肋髙土 5面板端偏斜0.5连接配件（螺栓、卡子等）的孔眼位置孔中心与板面的间距土 0.3板端中心与板端的间距+0,-0.5沿板长、宽方向的孔土 0.6板面局部不平1板面和板侧挠度土 13）端模端模采用 5mm 钢板加工制成。端模的锚垫板（位置要保证准确无误），用螺丝固定在端模上，两端用螺丝调节其变化段的长度。I-.Ik.lII4)接缝处理底板部的接缝采用对接形式，用 3mm 的双面胶粘结于底模的侧面上。侧模、横隔板接缝用螺栓连接，中间夹止水胶垫(5mm 厚)。(5)锚垫板安装端模采用 5mm 钢板加工制成。端模的锚垫板(位置要保证准确无误)，用螺丝固定在端模上，两端用螺丝调节其变化段的长度，顶板负弯矩处锚垫板安装，使用厚度 8 毫米的钢板制作弯矩口的池板，然后将锚垫板利用螺栓牢固的固定在池板上，负弯矩处钢筋可以根据施工需要进行弯曲调整，但不得改变钢筋数量、尺寸，张拉完成后及时按设计恢复。注意：箱梁模板严禁出现错台、缝隙现象，脱模剂要使用清洁产品，不得污染混凝土表面，不得过刷以免污染钢筋及预应力构...
