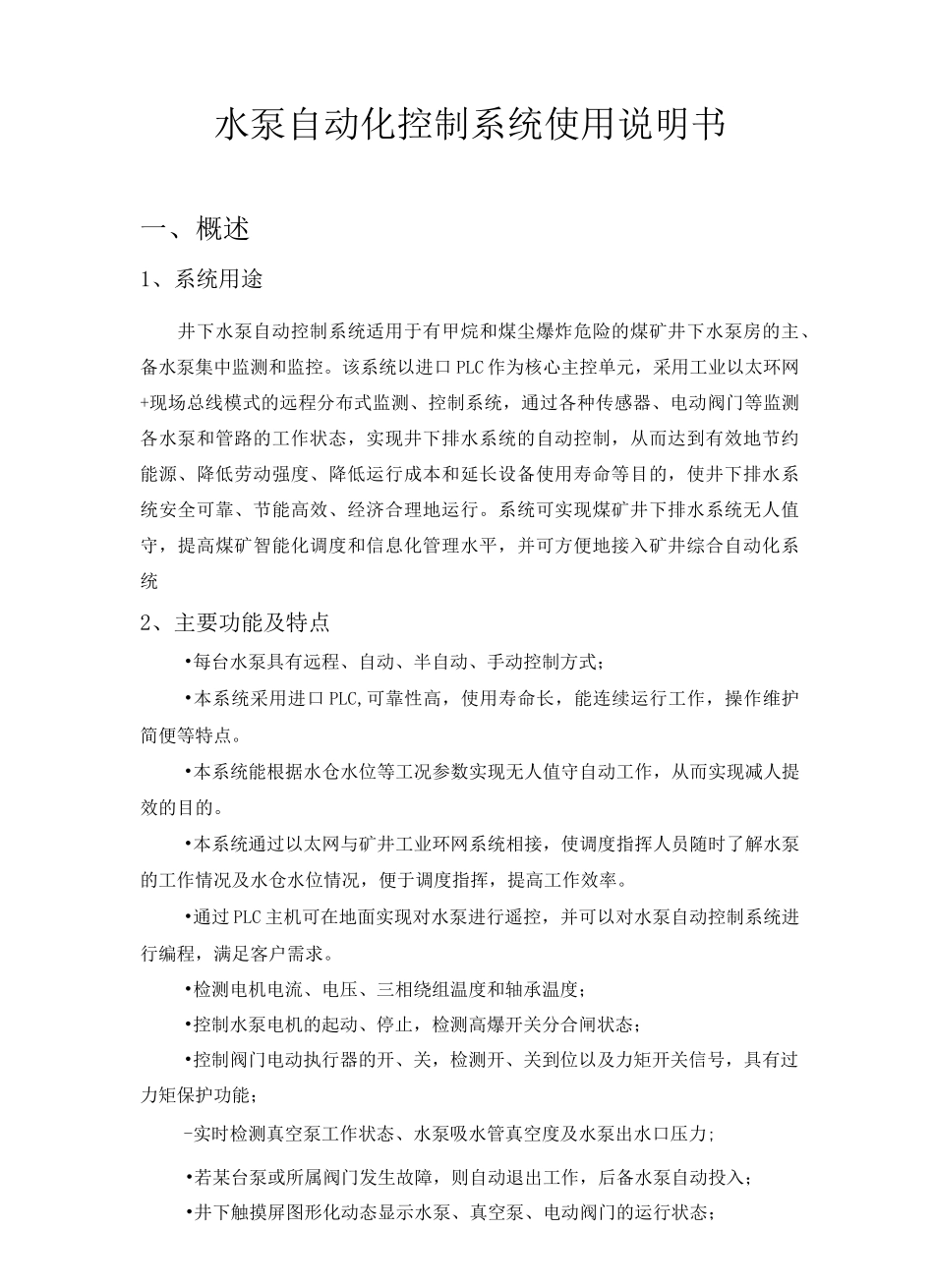

水泵自动化控制系统使用说明书二零一四年七月目录水泵自动化控制系统使用说明书一、概述1、系统用途井下水泵自动控制系统适用于有甲烷和煤尘爆炸危险的煤矿井下水泵房的主、备水泵集中监测和监控。该系统以进口 PLC 作为核心主控单元，采用工业以太环网+现场总线模式的远程分布式监测、控制系统，通过各种传感器、电动阀门等监测各水泵和管路的工作状态，实现井下排水系统的自动控制，从而达到有效地节约能源、降低劳动强度、降低运行成本和延长设备使用寿命等目的，使井下排水系统安全可靠、节能高效、经济合理地运行。系统可实现煤矿井下排水系统无人值守，提高煤矿智能化调度和信息化管理水平，并可方便地接入矿井综合自动化系统2、主要功能及特点•每台水泵具有远程、自动、半自动、手动控制方式；•本系统采用进口 PLC,可靠性高，使用寿命长，能连续运行工作，操作维护简便等特点。•本系统能根据水仓水位等工况参数实现无人值守自动工作，从而实现减人提效的目的。•本系统通过以太网与矿井工业环网系统相接，使调度指挥人员随时了解水泵的工作情况及水仓水位情况，便于调度指挥，提高工作效率。•通过 PLC 主机可在地面实现对水泵进行遥控，并可以对水泵自动控制系统进行编程，满足客户需求。•检测电机电流、电压、三相绕组温度和轴承温度；•控制水泵电机的起动、停止，检测高爆开关分合闸状态；•控制阀门电动执行器的开、关，检测开、关到位以及力矩开关信号，具有过力矩保护功能；-实时检测真空泵工作状态、水泵吸水管真空度及水泵出水口压力;•若某台泵或所属阀门发生故障，则自动退出工作，后备水泵自动投入；•井下触摸屏图形化动态显示水泵、真空泵、电动阀门的运行状态；•光纤以太网接口便于接入矿井综合自动化系统。•现场控制中心将采集的数据和调度策略传至地面调度中心，使地面调度中心同步显示水泵运行工况，地面调度中心可以发出指令给现场，实现远程指挥；•通过摄像机将水泵工况画面传输到地面调度中心，地面调度中心能够直观的看到水泵现场的具体情况；•实时显示和记录所有的检测数据，绘制实时曲线和历史曲线，可以随时查询、打印实时数据及任意时间段的历史数据；•人机界面显示的内容丰富、形象、直观，操作简单、易懂，提高了系统的自动化程度和智能程度；•根据不同时期的具体情况，可以对软件的运行参数进行调整，以适应复杂的情况，提高了系统的适应性；•软件对操作权限进行了划分，不同的值班人员具有不...
