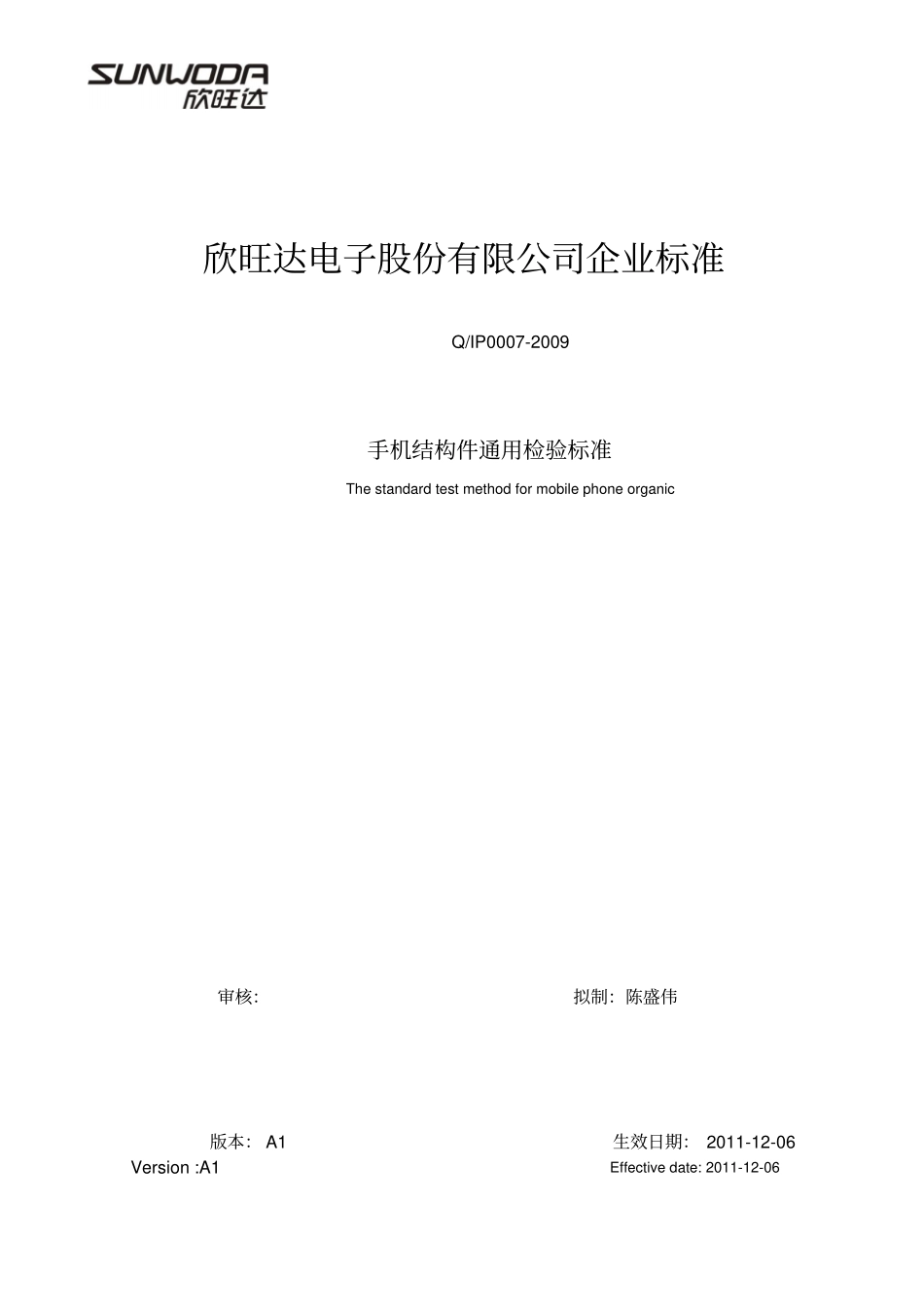

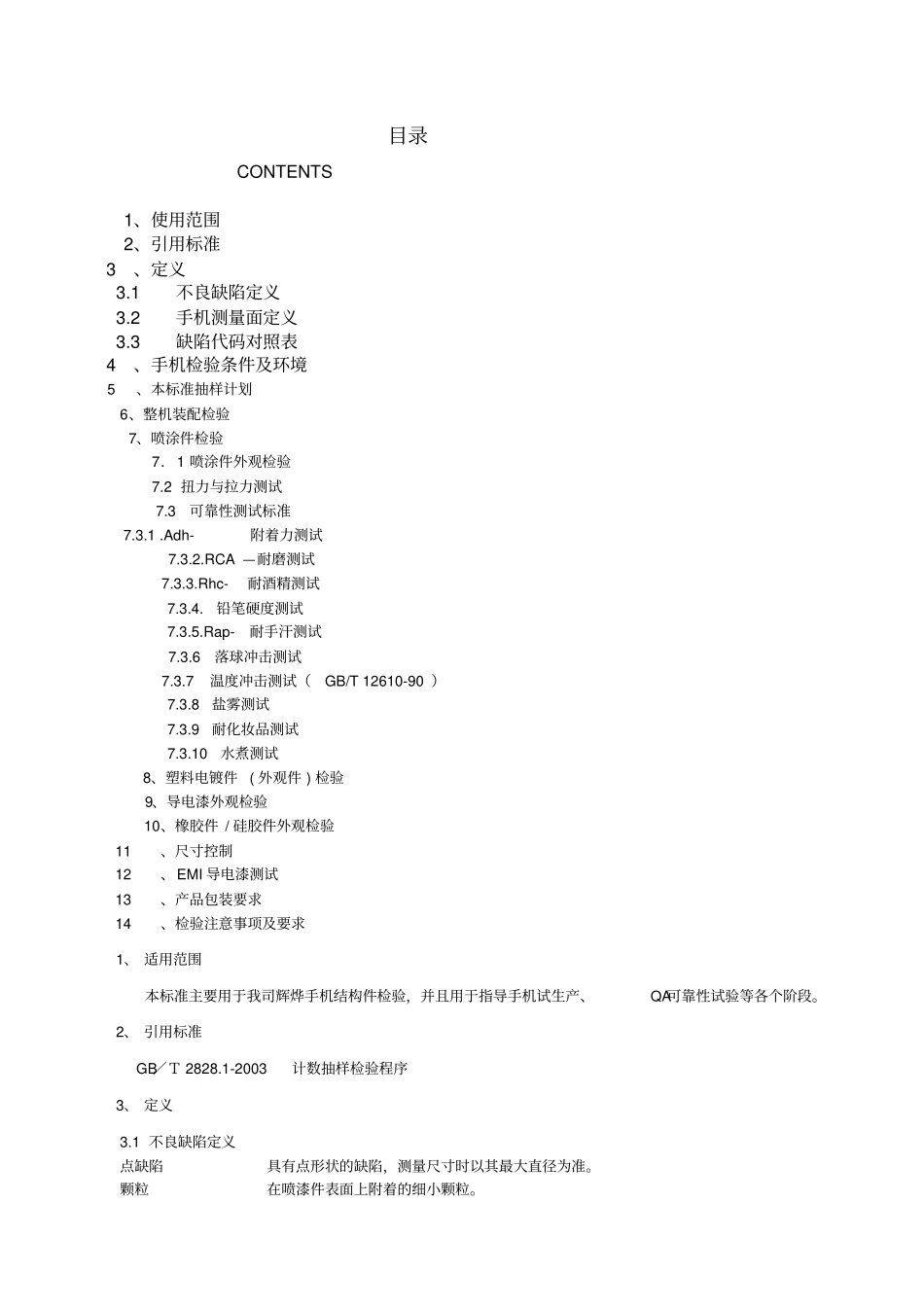

欣旺达电子股份有限公司企业标准 Q/IP0007-2009 手机结构件通用检验标准The standard test method for mobile phone organic 审核：拟制：陈盛伟版本： A1 生效日期： 2011-12-06 Version :A1 Effective date: 2011-12-06 目录 CONTENTS 1、使用范围2、引用标准 3、定义 3.1不良缺陷定义 3.2手机测量面定义 3.3缺陷代码对照表 4、手机检验条件及环境 5、本标准抽样计划6、整机装配检验7、喷涂件检验7．1 喷涂件外观检验7.2 扭力与拉力测试 7.3可靠性测试标准 7.3.1 .Adh-附着力测试7.3.2.RCA —耐磨测试 7.3.3.Rhc-耐酒精测试7.3.4.铅笔硬度测试7.3.5.Rap-耐手汗测试7.3.6落球冲击测试 7.3.7温度冲击测试（GB/T 12610-90 ）7.3.8盐雾测试7.3.9耐化妆品测试7.3.10水煮测试8、塑料电镀件 ( 外观件 ) 检验9、导电漆外观检验10、橡胶件 / 硅胶件外观检验 11、尺寸控制 12、EMI 导电漆测试 13、产品包装要求 14、检验注意事项及要求1、 适用范围本标准主要用于我司辉烨手机结构件检验，并且用于指导手机试生产、QA可靠性试验等各个阶段。2、 引用标准GB／Ｔ 2828.1-2003 计数抽样检验程序3、 定义3.1 不良缺陷定义点缺陷具有点形状的缺陷，测量尺寸时以其最大直径为准。颗粒在喷漆件表面上附着的细小颗粒。积漆在喷漆件表面出现局部的油漆堆积现象。阴影在喷漆件或塑料件表面出现的颜色较周围暗的区域。桔纹在喷漆件或电镀件表面出现大面积细小的像桔子皮形状的起伏不平。透底在喷漆件表面出现局部的油漆层过薄而露出基体颜色的现象。鱼眼由于溶剂挥发速度不适而造成在喷漆件表面有凹陷或小坑。多喷超出图纸上规定的喷涂区域。剥落产品表面上出现涂层或镀层脱落的现象。毛絮油漆内本身带有的，或油漆未干燥时落在油漆表面而形成的纤维状毛絮。色差产品表面呈现出与标准样品（客户承认样品）的颜色的差异，称为色差。光泽不良产品表面呈现出与标准样品（客户承认样品）光泽不一致的情况。手印在产品表面或零件光亮面出现的手指印痕。异色点在产品表面出现的颜色异于周围的点。多胶点因模具方面的损伤而造成局部细小的塑胶凸起。缩水当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。亮斑对于非光面的塑料件，由于壁厚不均匀，在壁厚突变处产生的局部发亮现象。硬划痕由于硬物摩擦而造成产品表面有深度的划痕。细划痕没有深度的划痕。飞边由...
