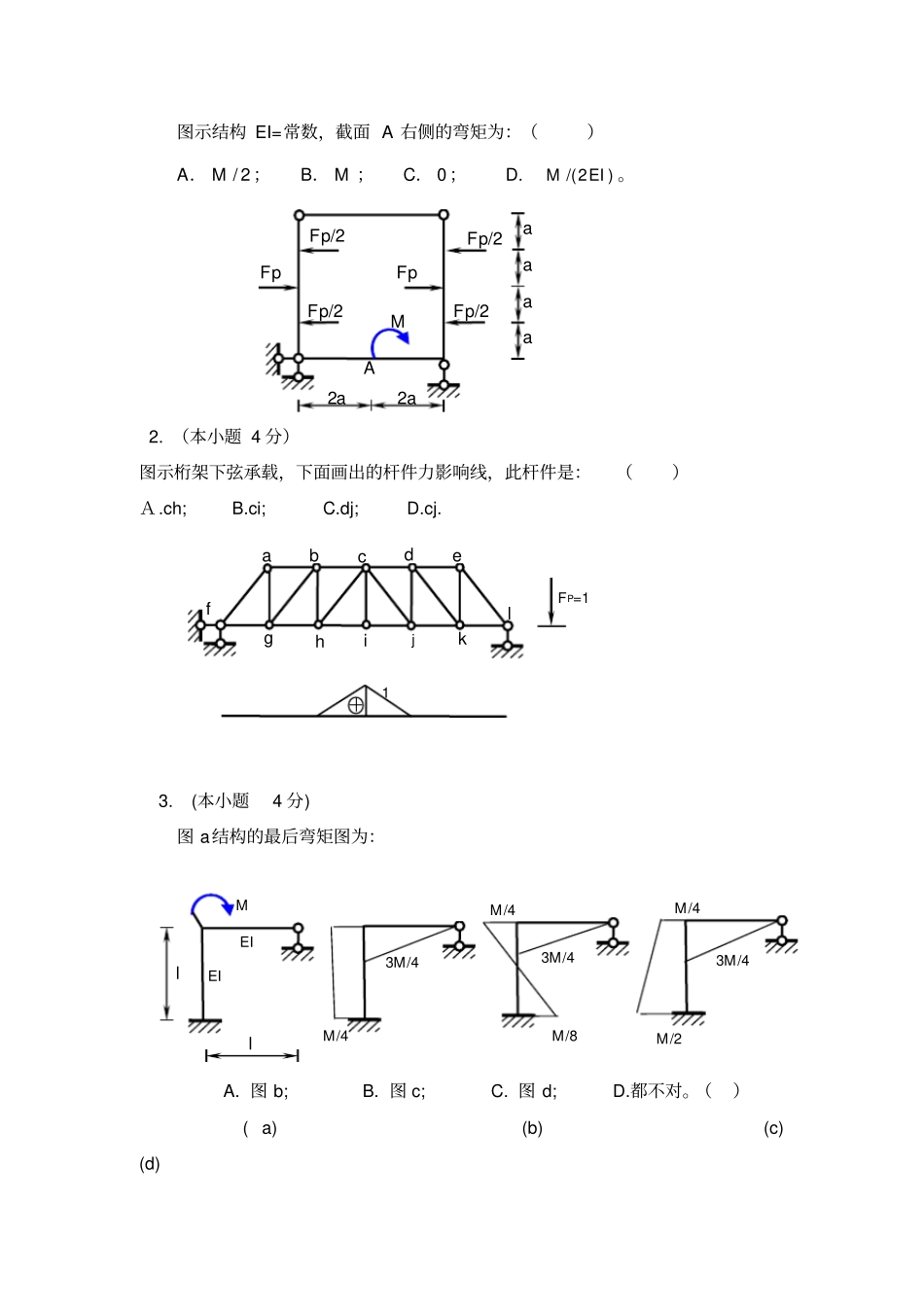

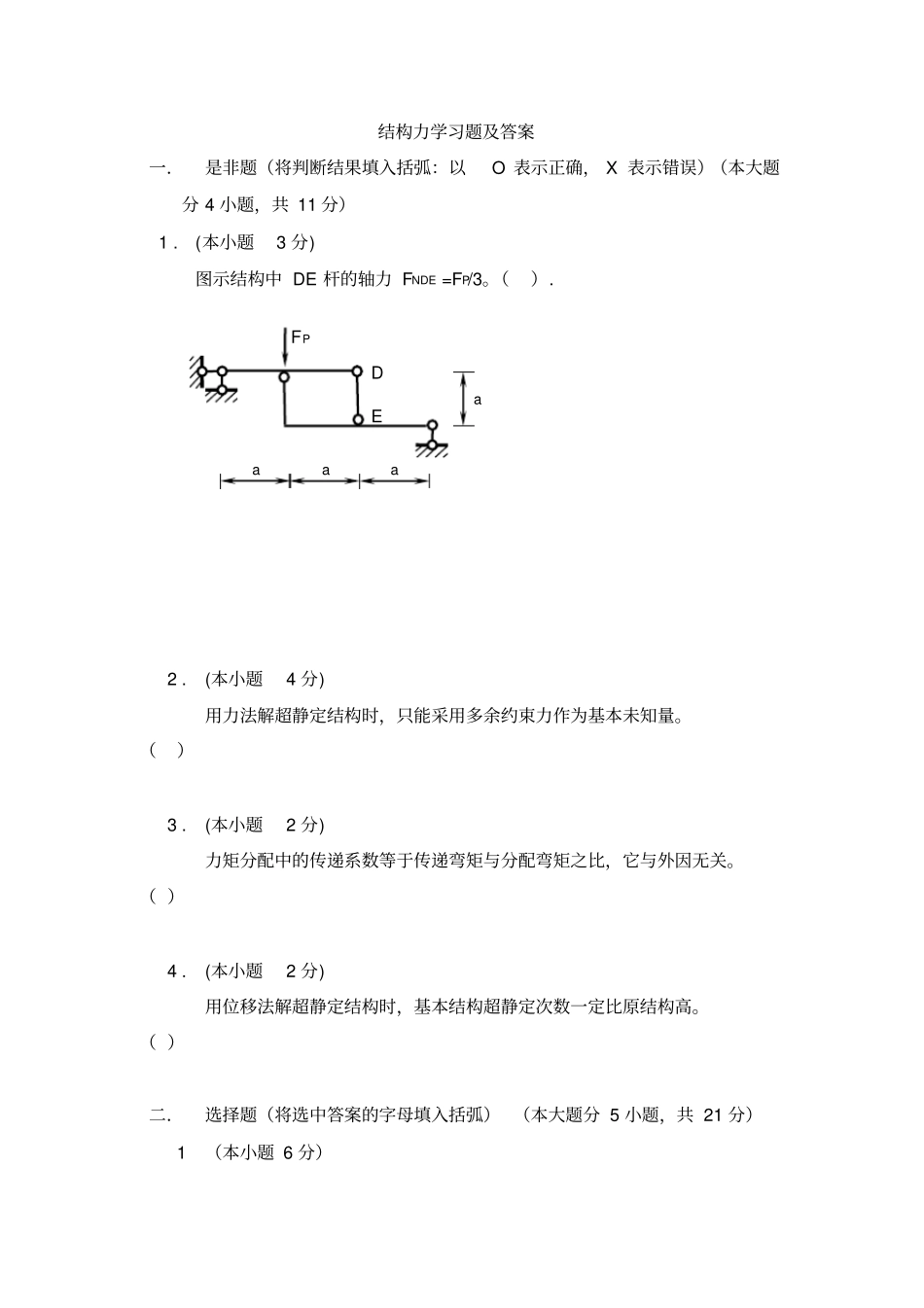

结构力学习题及答案一．是非题（将判断结果填入括弧：以O 表示正确， X 表示错误）（本大题分 4 小题，共 11 分）1 . (本小题3 分) 图示结构中 DE 杆的轴力 FNDE =FP/3。（）. 2 . (本小题4 分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。（）3 . (本小题2 分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（ ）4 . (本小题2 分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。（ ）二．选择题（将选中答案的字母填入括弧） （本大题分 5 小题，共 21 分）1 （本小题 6 分）a a a a FPE D 图示结构 EI=常数，截面 A 右侧的弯矩为：（）A．2/M；B． M ；C． 0 ；D. )2/( EIM。2. （本小题 4 分）图示桁架下弦承载，下面画出的杆件力影响线，此杆件是：（）Ａ.ch; B.ci; C.dj; D.cj. 3. (本小题4 分) 图 a结构的最后弯矩图为：A. 图 b; B. 图 c; C. 图 d; D.都不对。（）( a) (b) (c) (d) Fp/2M 2a 2a a a a a A Fp/2Fp/2Fp/2FpFpa d c e b f g h i k l FP=1 1 j llM/4 3M/4 M/4 3M/4 3M/4 M/4 M/8 M/2 EI EI M 4. (本小题4 分) 用图乘法求位移的必要条件之一是：A.单位荷载下的弯矩图为一直线；B.结构可分为等截面直杆段；C.所有杆件 EI 为常数且相同；D.结构必须是静定的。( ) 5. （本小题 3 分）图示梁 A 点的竖向位移为（向下为正） ： ( ) Ａ． FPl3/(24EI); B. FPl3 /(!6EI); C. 5FPl3 /(96EI); D. 5FPl3/(48EI). 三（本大题5 分）对图示体系进行几何组成分析。四（本大题9 分）图示结构 B 支座下沉 4 mm，各杆 EI=2.0 ×105 kN· m2，用力法计算并作 M 图。A l/2l/2EI 2EI FP五（本大题11 分） 用力矩分配法计算图示结构，并作M 图。 EI=常数。六（本大题 14 分）已知图示结构，422.1 10 kN m ,10 kN/mEIq求 B 点的水平位移。七（本大题14 分）用位移法作图示结构M 图，各杆线刚度均为 i，各杆长为 l 。2 m 4 m 4 m 2EI EI 2EI 2EI B q B 6 m 4 m △=4 mm FPl2l2llllFP八.(本大题 15 分) 用力法作图结构的M 图.EI=常数 . 结构力学试卷答案三．是非题1 . （X）；2. （X）；3 . （O）；4. （O）四．选择题1 （ A） 2. （ B ）3. （A）4. (B ) 5. ( C) 三图示体...
