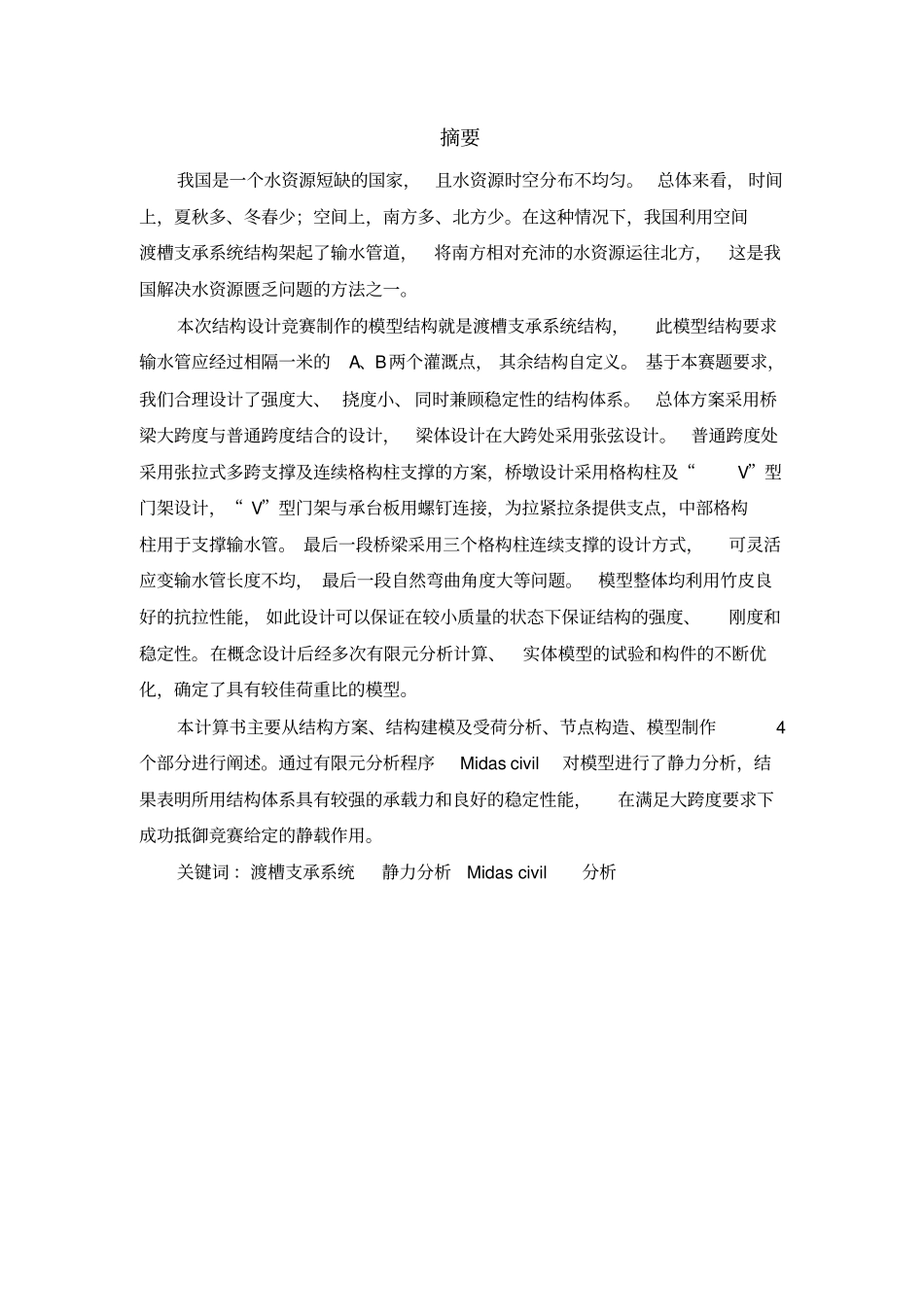

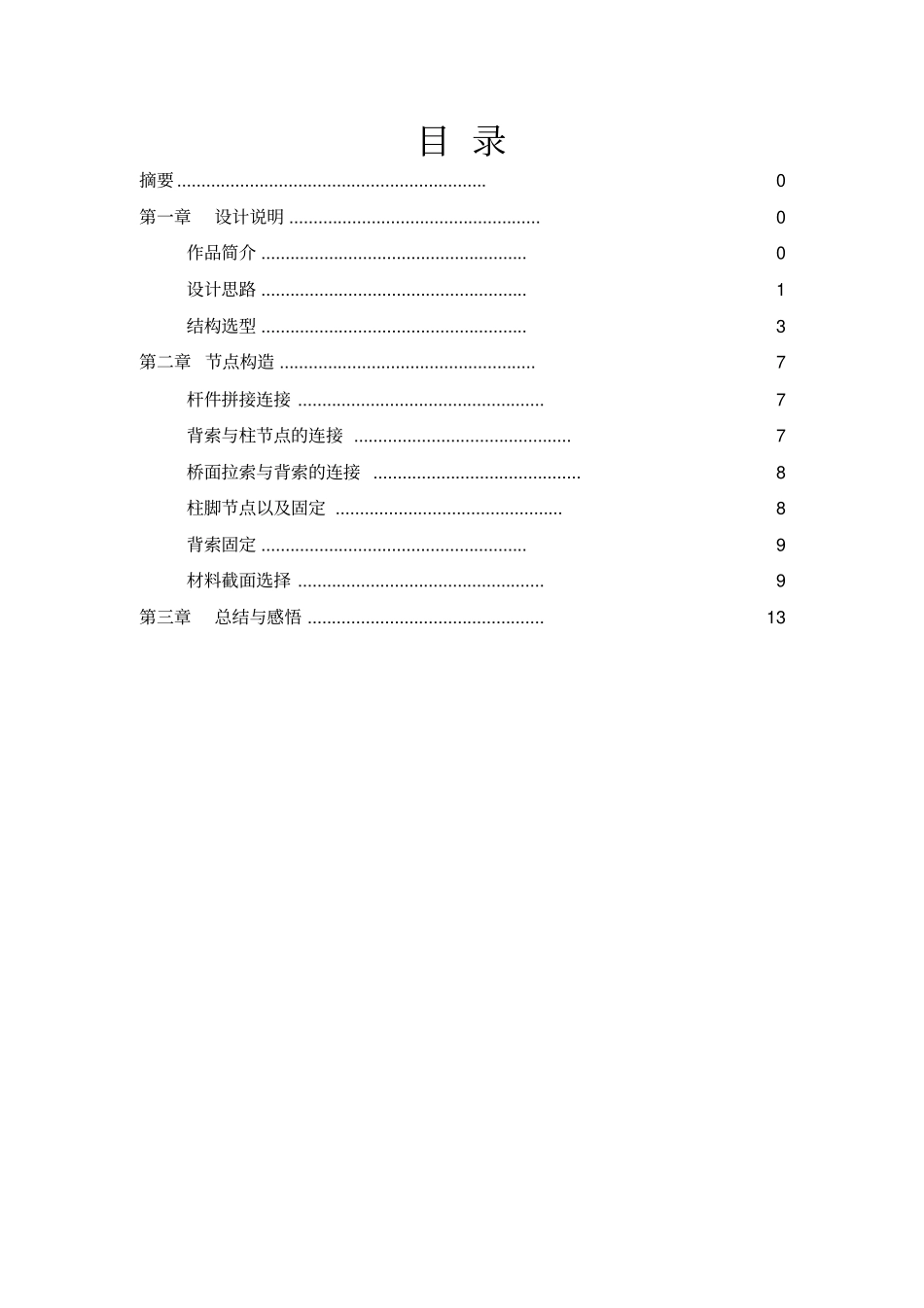

西南科技大学第十五届结构设计竞赛（建工组）渡槽支承系统结构模型设计及制作方案设计说明书作品名称驻华而立参赛编号 001参赛队员张三 李四 王五提交类型终稿二○一八年四月摘要我国是一个水资源短缺的国家，且水资源时空分布不均匀。 总体来看， 时间上，夏秋多、冬春少；空间上，南方多、北方少。在这种情况下，我国利用空间渡槽支承系统结构架起了输水管道，将南方相对充沛的水资源运往北方，这是我国解决水资源匮乏问题的方法之一。本次结构设计竞赛制作的模型结构就是渡槽支承系统结构，此模型结构要求输水管应经过相隔一米的A、B两个灌溉点， 其余结构自定义。 基于本赛题要求，我们合理设计了强度大、 挠度小、 同时兼顾稳定性的结构体系。总体方案采用桥梁大跨度与普通跨度结合的设计，梁体设计在大跨处采用张弦设计。普通跨度处采用张拉式多跨支撑及连续格构柱支撑的方案，桥墩设计采用格构柱及“V”型门架设计，“ V”型门架与承台板用螺钉连接，为拉紧拉条提供支点，中部格构柱用于支撑输水管。 最后一段桥梁采用三个格构柱连续支撑的设计方式，可灵活应变输水管长度不均， 最后一段自然弯曲角度大等问题。模型整体均利用竹皮良好的抗拉性能， 如此设计可以保证在较小质量的状态下保证结构的强度、刚度和稳定性。在概念设计后经多次有限元分析计算、实体模型的试验和构件的不断优化，确定了具有较佳荷重比的模型。本计算书主要从结构方案、结构建模及受荷分析、节点构造、模型制作4个部分进行阐述。通过有限元分析程序Midas civil对模型进行了静力分析，结果表明所用结构体系具有较强的承载力和良好的稳定性能，在满足大跨度要求下成功抵御竞赛给定的静载作用。关键词 ：渡槽支承系统静力分析 Midas civil分析目 录摘要 ................................................................ 0第一章设计说明 .................................................... 0作品简介 ....................................................... 0设计思路 ....................................................... 1结构选型 ....................................................... 3第二章 节点构造 ..................................................... 7杆件拼接连接 ................................................... 7背索与柱节点的连接 ............................................. 7...
