继电保护定值计算课程设计成果华电

继电保护定值计算课程设计成果华电_第1页
1/26

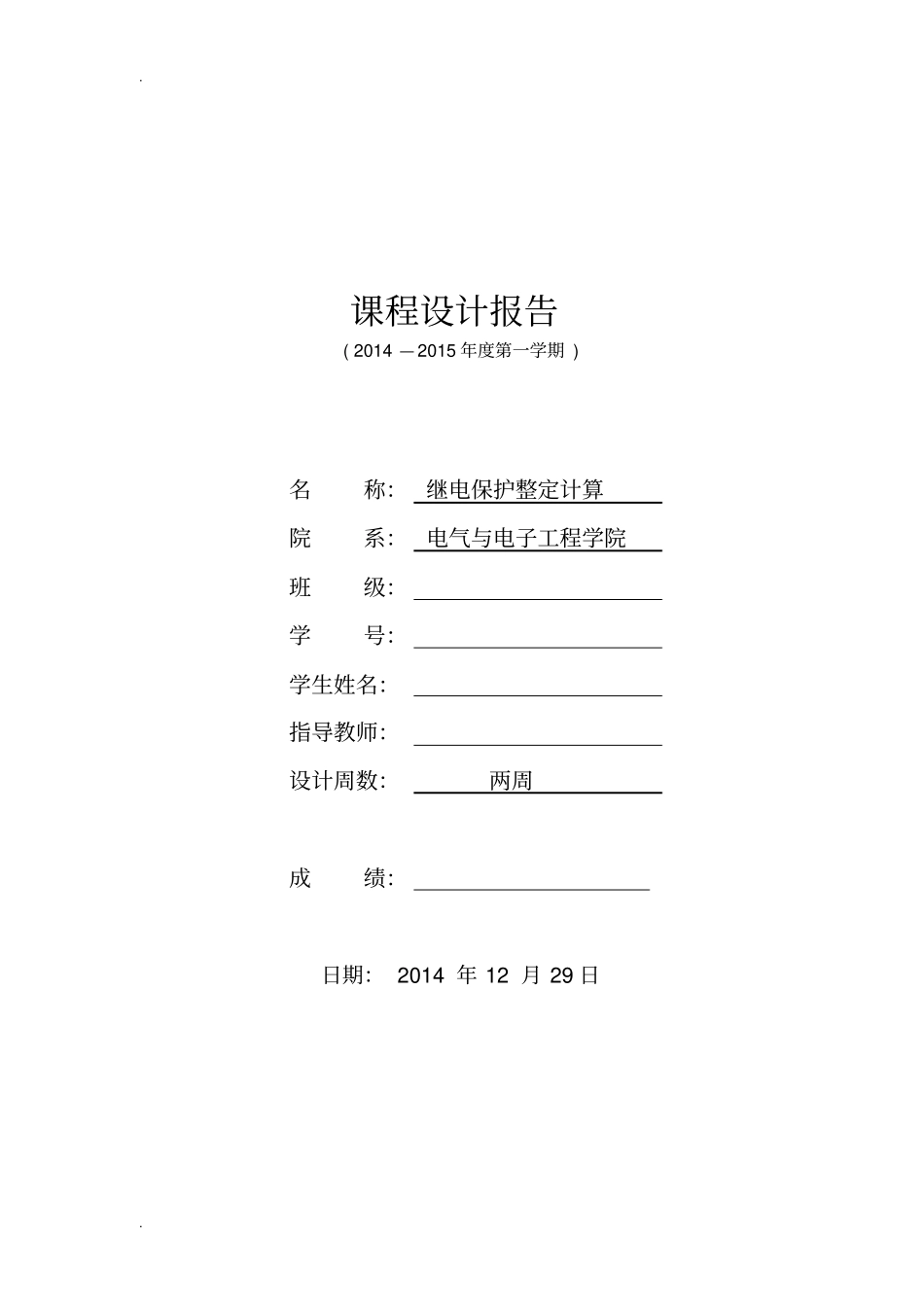

继电保护定值计算课程设计成果华电_第2页
2/26

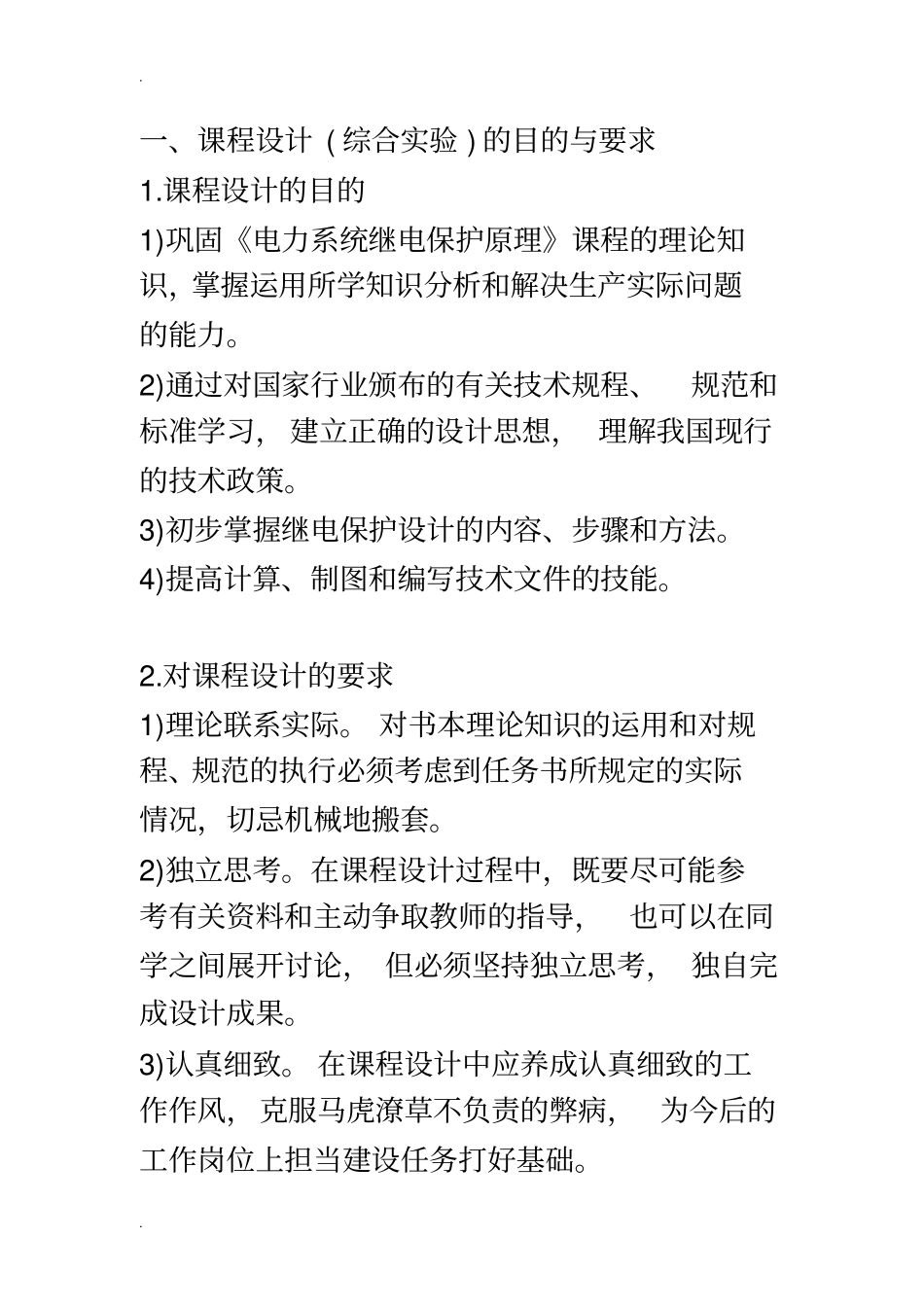

继电保护定值计算课程设计成果华电_第3页
3/26
继电保护定值计算课程设计成果( 华电) . . 课程设计报告( 2014 — 2015 年度第一学期 ) 名称:继电保护整定计算院系:电气与电子工程学院班级:学号:学生姓名:指导教师:设计周数:两周成绩:日期: 2014 年 12 月 29 日. . 一、课程设计 ( 综合实验 ) 的目的与要求1.课程设计的目的1)巩固《电力系统继电保护原理》课程的理论知识,掌握运用所学知识分析和解决生产实际问题的能力。2)通过对国家行业颁布的有关技术规程、规范和标准学习, 建立正确的设计思想, 理解我国现行的技术政策。3)初步掌握继电保护设计的内容、步骤和方法。4)提高计算、制图和编写技术文件的技能。2.对课程设计的要求1)理论联系实际。 对书本理论知识的运用和对规程、规范的执行必须考虑到任务书所规定的实际情况,切忌机械地搬套。2)独立思考。在课程设计过程中,既要尽可能参考有关资料和主动争取教师的指导,也可以在同学之间展开讨论, 但必须坚持独立思考, 独自完成设计成果。3)认真细致。 在课程设计中应养成认真细致的工作作风,克服马虎潦草不负责的弊病,为今后的工作岗位上担当建设任务打好基础。. . 4)按照任务书规定的内容和进度完成。二、设计(实验)正文1. 某一水电站网络如图1 所示。 已知:(1) 发电机为水轮立式机组, 功率因数为 0.8、额定电压 6.3kV 、次暂态电抗为0.2,负序阻抗为 0.24;(2) 水电站的最大发电容量为2×5000kW,最小发电容量为 5000kW ,正常运行方式发电容量为 2×5000kW;(3). 平行线路 L1 、L2 同时运行为正常运行方式;(4) 变压器的短路电压均为10%,接线方式为 Yd-11,变比为 38.5/6.3kV。(5) 负荷自起动系数为1.3 ;(6) 保护动作是限级差△ t = 0.5s ;(7) 线路正序电抗每公里均为0.4 Ω ,零序电抗为 3 倍正序电抗;. . 图 1 试求:(1) 确定水电站发电机、 变压器相间短路主保护、后备保护的配置方式;答:对于水电站发电机, 相间短路保护的主保护采用纵联差动保护, 后备保护应配置低电压启动的过电流保护、 复合电压启动的过电流保护、 负序电流保护和阻抗保护。 对于变压器, 相间短路的主保护采用纵联差动保护, 并配置复合电压启动的过电流保护或低电压闭锁的过电流保护作为后备保护。(2) 确定 6QF 断路器的保护配置方式,计算它们的动作定值、 动作时限,并进行灵敏度校验;答:系统等值电路的参数标么值, 选...
