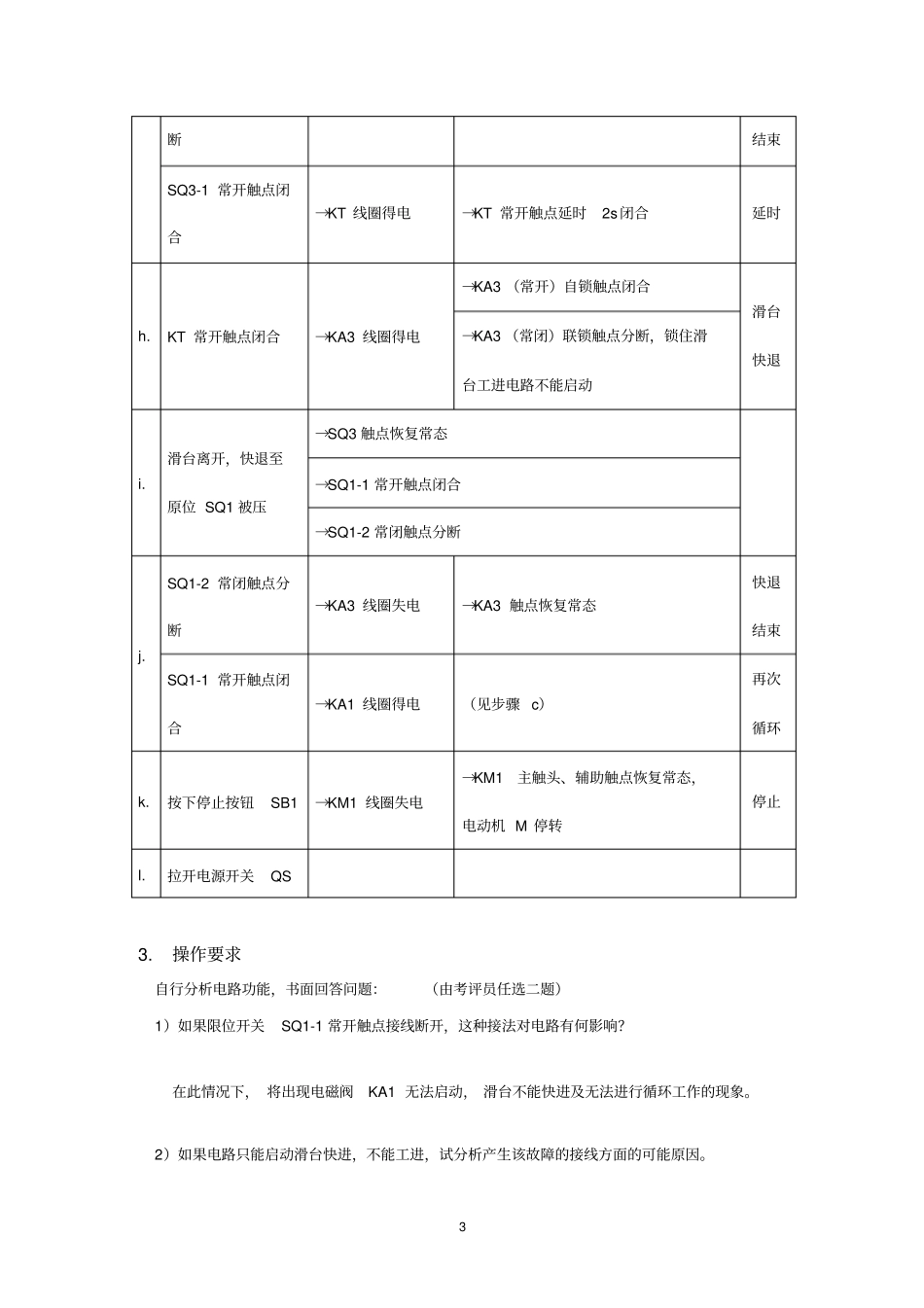

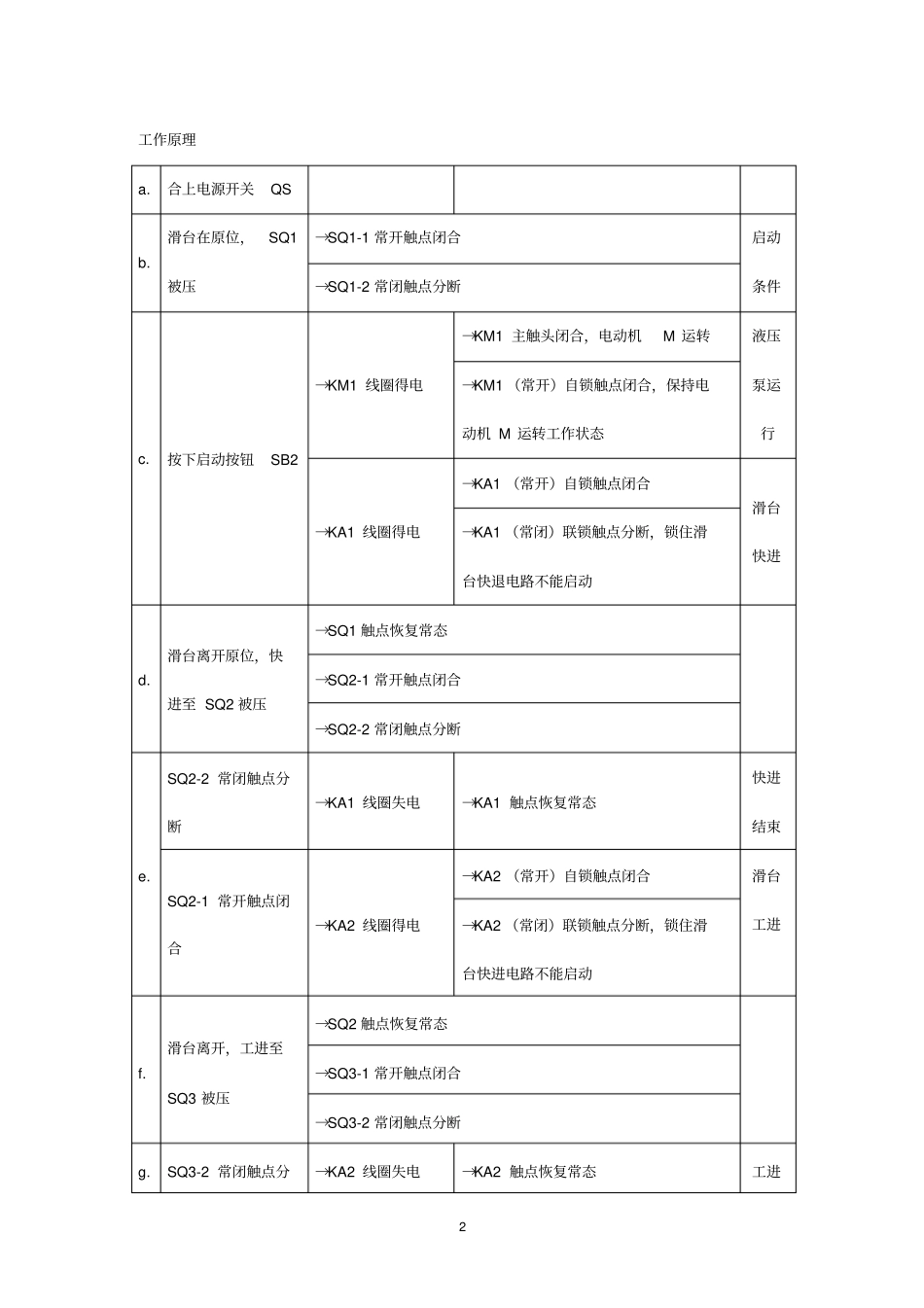

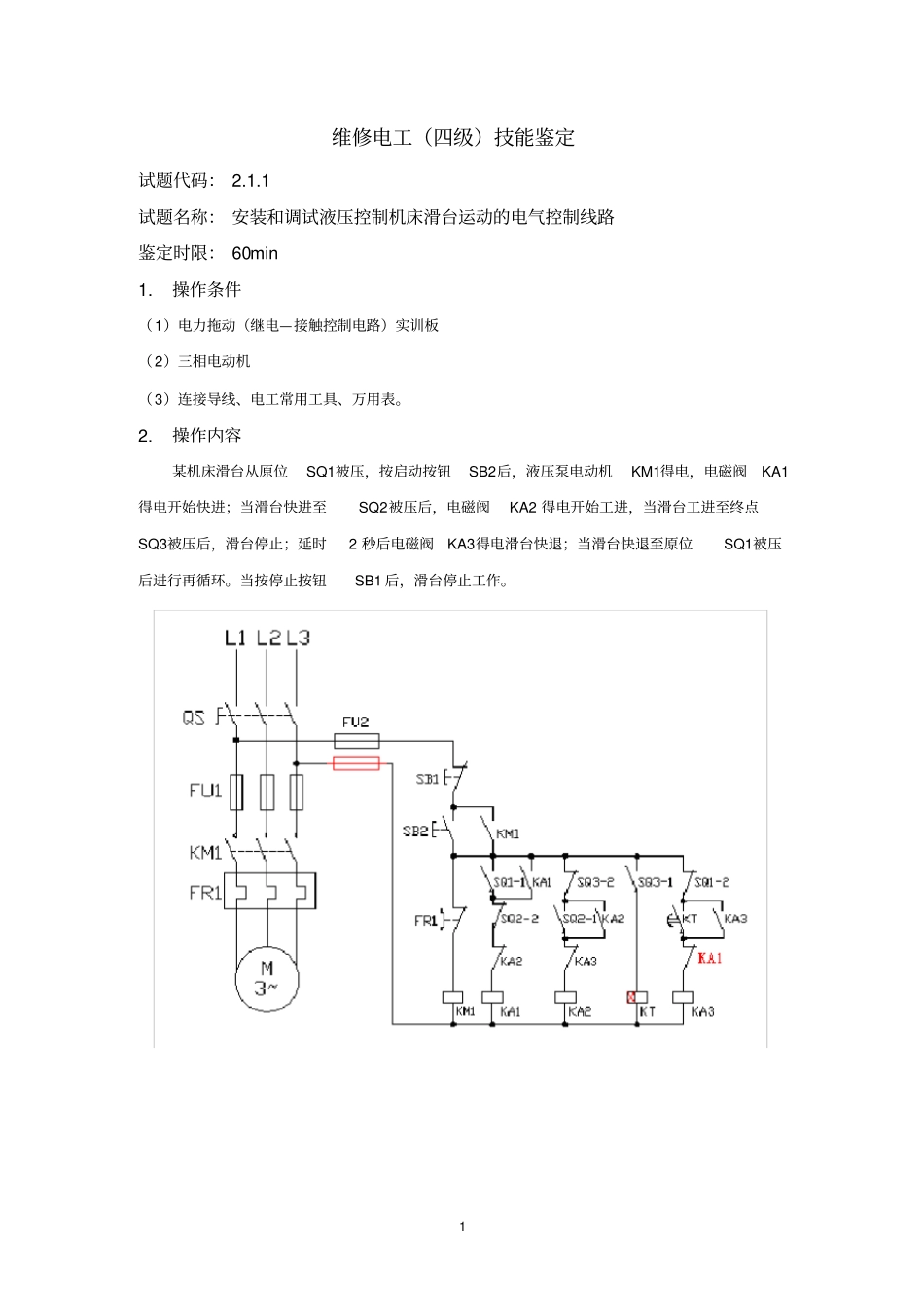

1 维修电工(四级)技能鉴定试题代码: 2.1.1 试题名称: 安装和调试液压控制机床滑台运动的电气控制线路鉴定时限: 60min1.操作条件(1)电力拖动(继电—接触控制电路)实训板(2)三相电动机(3)连接导线、电工常用工具、万用表。2.操作内容某机床滑台从原位SQ1被压,按启动按钮SB2后,液压泵电动机KM1得电,电磁阀KA1得电开始快进;当滑台快进至SQ2被压后,电磁阀KA2 得电开始工进,当滑台工进至终点SQ3被压后,滑台停止;延时2 秒后电磁阀KA3得电滑台快退;当滑台快退至原位SQ1被压后进行再循环。当按停止按钮SB1 后,滑台停止工作。2 工作原理a. 合上电源开关QS b. 滑台在原位,SQ1被压→SQ1-1 常开触点闭合启动条件→SQ1-2 常闭触点分断c. 按下启动按钮SB2 →KM1 线圈得电→KM1 主触头闭合,电动机M 运转液压泵运行→KM1 (常开)自锁触点闭合,保持电动机 M 运转工作状态→KA1 线圈得电→KA1 (常开)自锁触点闭合滑台快进→KA1 (常闭)联锁触点分断,锁住滑台快退电路不能启动d. 滑台离开原位,快进至 SQ2 被压→SQ1 触点恢复常态→SQ2-1 常开触点闭合→SQ2-2 常闭触点分断e. SQ2-2 常闭触点分断→KA1 线圈失电→KA1 触点恢复常态快进结束SQ2-1 常开触点闭合→KA2 线圈得电→KA2 (常开)自锁触点闭合滑台工进→KA2 (常闭)联锁触点分断,锁住滑台快进电路不能启动f. 滑台离开,工进至SQ3 被压→SQ2 触点恢复常态→SQ3-1 常开触点闭合→SQ3-2 常闭触点分断g. SQ3-2 常闭触点分→KA2 线圈失电→KA2 触点恢复常态工进3 断结束SQ3-1 常开触点闭合→KT 线圈得电→KT 常开触点延时2s闭合延时h. KT 常开触点闭合→KA3 线圈得电→KA3 (常开)自锁触点闭合滑台快退→KA3 (常闭)联锁触点分断,锁住滑台工进电路不能启动i. 滑台离开,快退至原位 SQ1 被压→SQ3 触点恢复常态→SQ1-1 常开触点闭合→SQ1-2 常闭触点分断j. SQ1-2 常闭触点分断→KA3 线圈失电→KA3 触点恢复常态快退结束SQ1-1 常开触点闭合→KA1 线圈得电(见步骤 c)再次循环k. 按下停止按钮SB1 →KM1 线圈失电→KM1主触头、辅助触点恢复常态,电动机 M 停转停止l. 拉开电源开关QS 3.操作要求自行分析电路功能,书面回答问题:(由考评员任选二题)1)如果限位开关SQ1-1 常开触点接线断开,这种接法对电路有何影响?在此情况下, 将出现电磁阀KA1 无法启动, 滑台不能快进及无法进行循环工作...
