维修电工实操试题

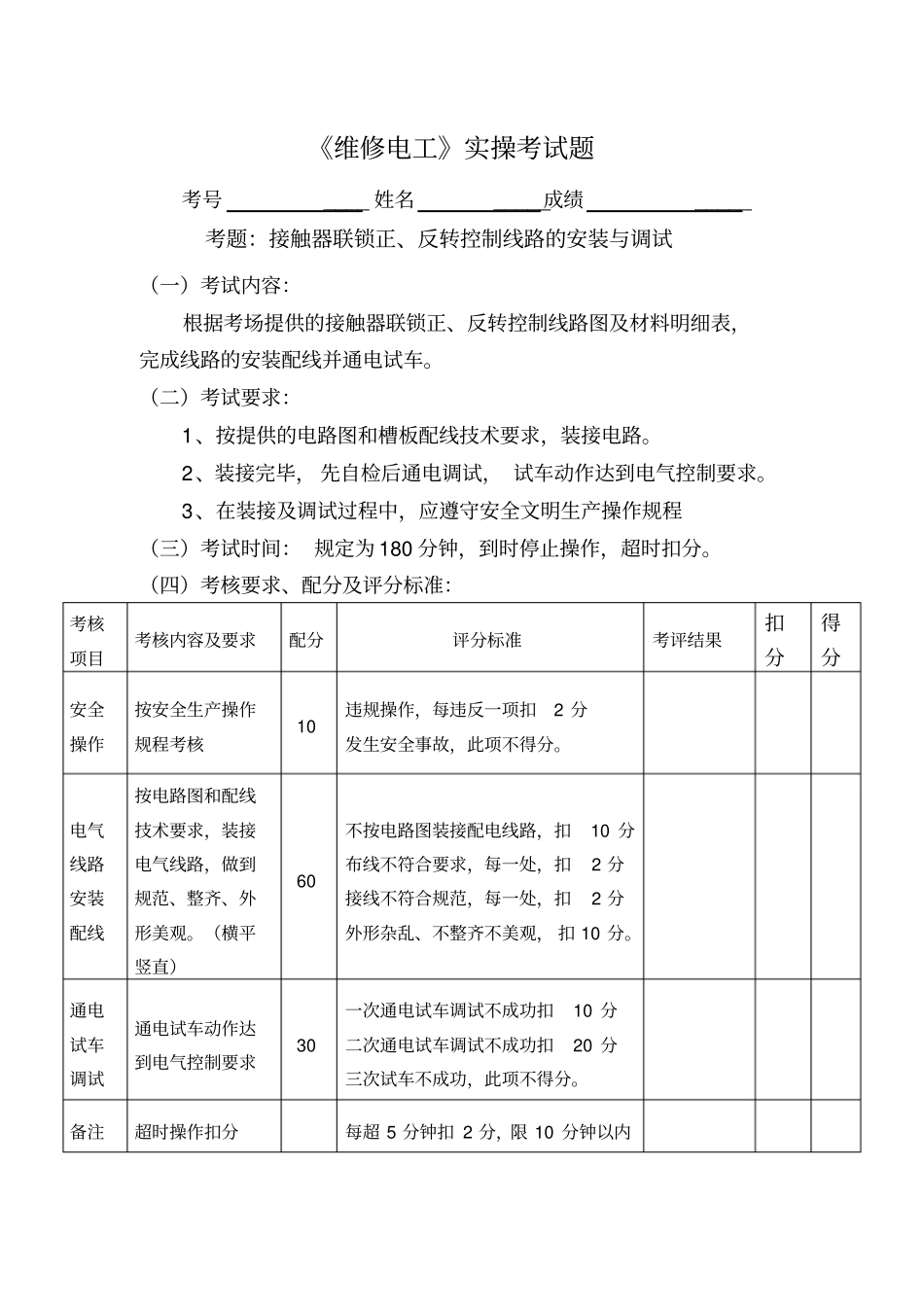

维修电工实操试题_第1页
1/2
维修电工实操试题_第2页
2/2
《维修电工》实操考试题考号____ 姓名_____成绩_____考题:接触器联锁正、反转控制线路的安装与调试(一)考试内容:根据考场提供的接触器联锁正、反转控制线路图及材料明细表,完成线路的安装配线并通电试车。(二)考试要求:1、按提供的电路图和槽板配线技术要求,装接电路。2、装接完毕, 先自检后通电调试, 试车动作达到电气控制要求。3、在装接及调试过程中,应遵守安全文明生产操作规程(三)考试时间: 规定为 180 分钟,到时停止操作,超时扣分。(四)考核要求、配分及评分标准:考核项目考核内容及要求配分评分标准考评结果扣分得分安全操作按安全生产操作规程考核10违规操作,每违反一项扣2 分发生安全事故,此项不得分。电气线路安装配线按电路图和配线技术要求,装接电气线路,做到规范、整齐、外形美观。(横平竖直)60不按电路图装接配电线路,扣10 分布线不符合要求,每一处,扣2 分接线不符合规范,每一处,扣2 分外形杂乱、不整齐不美观, 扣 10 分。通电试车调试通电试车动作达到电气控制要求30一次通电试车调试不成功扣10 分二次通电试车调试不成功扣20 分三次试车不成功,此项不得分。备注超时操作扣分每超 5 分钟扣 2 分,限 10 分钟以内合计100接触器联锁正、反转控制电路材料清单序号名称规格单位数量1三相四线电源3*380*220 \20A台12三相异步电动机AO2-6324型 1400r/min 108w 220/380 0.65A 50Hz台13三相闸刀开关380V32A个14交流接触器CH10-10 线圈电压380V只15热继电器JR16-20/3只16熔断器及熔芯RL1-15/4A套57按纽LA4-2H个18塑料硬铜线BV1 mm 2颜色自定米209塑料软铜线BVR0.75mm2 , 颜色自定米210万用表指针式块111电工常用工具验电笔 ,钢丝钳,螺丝刀(一字和十字),电工刀,尖嘴钳,活扳手等套1
