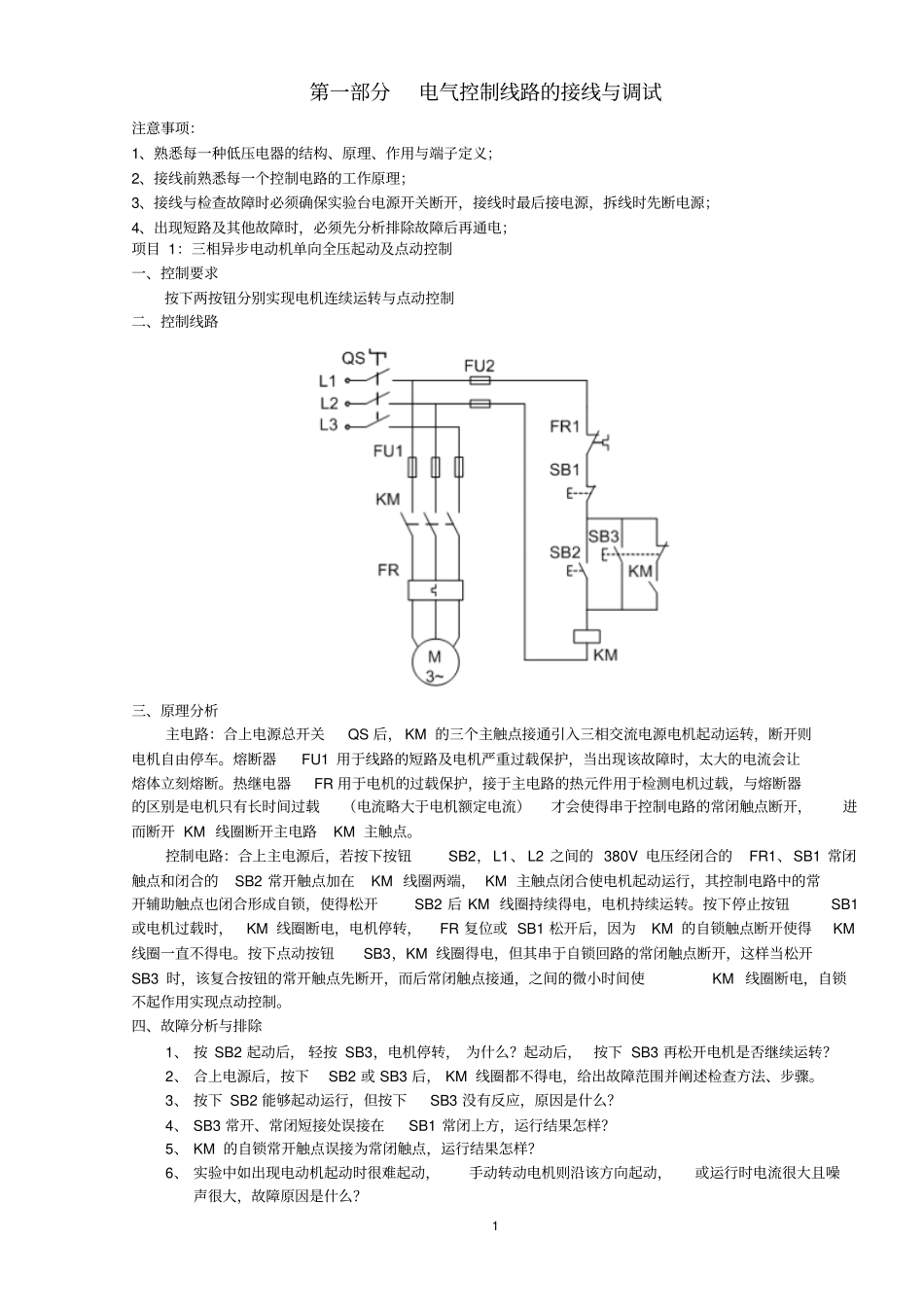

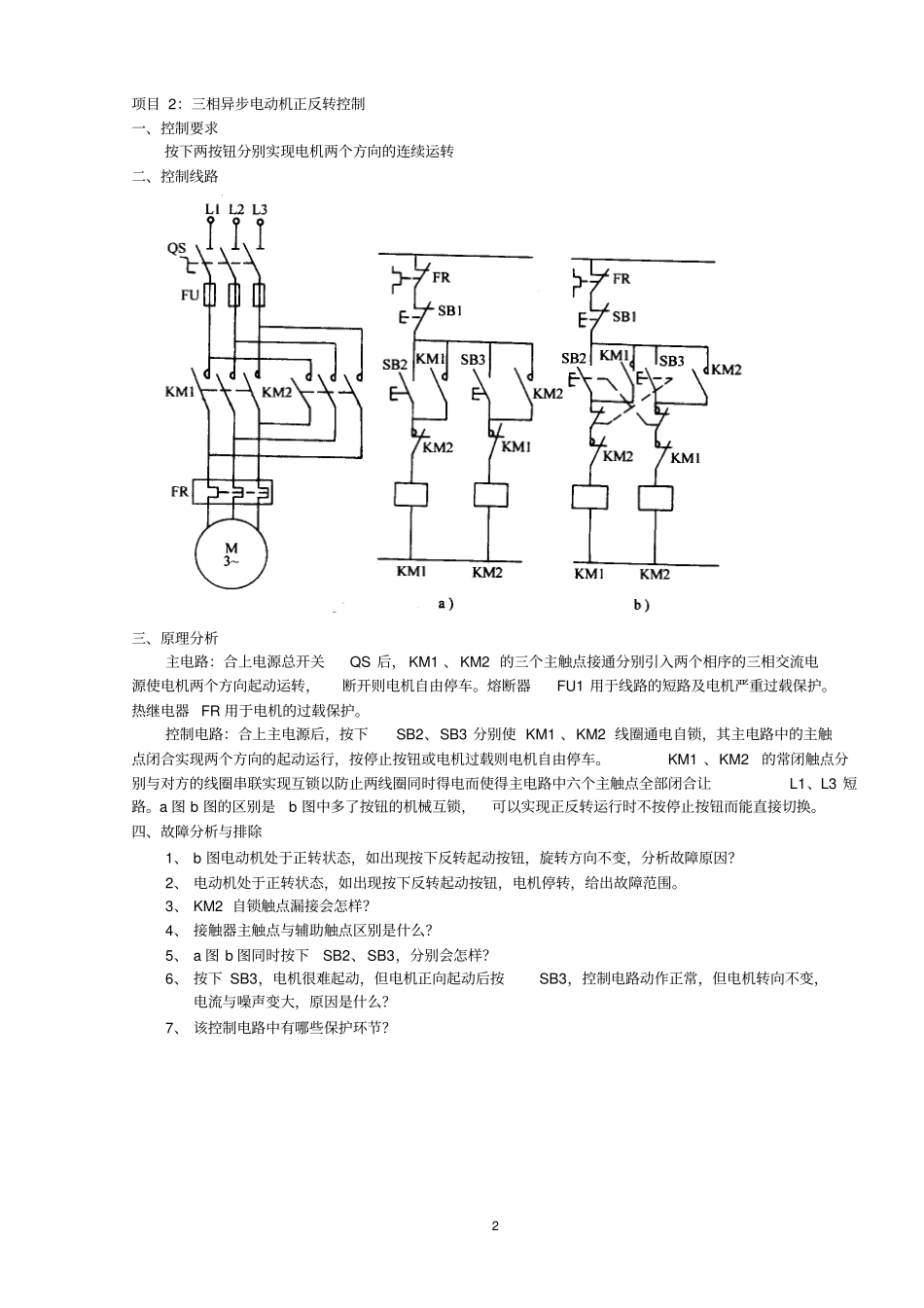

1 第一部分电气控制线路的接线与调试注意事项：1、熟悉每一种低压电器的结构、原理、作用与端子定义；2、接线前熟悉每一个控制电路的工作原理；3、接线与检查故障时必须确保实验台电源开关断开，接线时最后接电源，拆线时先断电源；4、出现短路及其他故障时，必须先分析排除故障后再通电；项目 1：三相异步电动机单向全压起动及点动控制一、控制要求按下两按钮分别实现电机连续运转与点动控制二、控制线路三、原理分析主电路：合上电源总开关QS 后， KM 的三个主触点接通引入三相交流电源电机起动运转，断开则电机自由停车。熔断器FU1 用于线路的短路及电机严重过载保护，当出现该故障时，太大的电流会让熔体立刻熔断。热继电器FR 用于电机的过载保护，接于主电路的热元件用于检测电机过载，与熔断器的区别是电机只有长时间过载（电流略大于电机额定电流）才会使得串于控制电路的常闭触点断开，进而断开 KM 线圈断开主电路KM 主触点。控制电路：合上主电源后，若按下按钮SB2，L1、 L2 之间的 380V 电压经闭合的FR1、SB1 常闭触点和闭合的SB2 常开触点加在KM 线圈两端， KM 主触点闭合使电机起动运行，其控制电路中的常开辅助触点也闭合形成自锁，使得松开SB2 后 KM 线圈持续得电，电机持续运转。按下停止按钮SB1或电机过载时，KM 线圈断电，电机停转，FR 复位或 SB1 松开后，因为KM 的自锁触点断开使得KM线圈一直不得电。按下点动按钮SB3，KM 线圈得电，但其串于自锁回路的常闭触点断开，这样当松开SB3 时，该复合按钮的常开触点先断开，而后常闭触点接通，之间的微小时间使KM 线圈断电，自锁不起作用实现点动控制。四、故障分析与排除1、 按 SB2 起动后， 轻按 SB3，电机停转， 为什么？起动后， 按下 SB3 再松开电机是否继续运转？2、 合上电源后，按下SB2 或 SB3 后， KM 线圈都不得电，给出故障范围并阐述检查方法、步骤。3、 按下 SB2 能够起动运行，但按下SB3 没有反应，原因是什么？4、 SB3 常开、常闭短接处误接在SB1 常闭上方，运行结果怎样？5、 KM 的自锁常开触点误接为常闭触点，运行结果怎样？6、 实验中如出现电动机起动时很难起动，手动转动电机则沿该方向起动，或运行时电流很大且噪声很大，故障原因是什么？2 项目 2：三相异步电动机正反转控制一、控制要求按下两按钮分别实现电机两个方向的连续运转二、控制线路三、原理分析主电路：合上电源总开关QS 后， KM1 、K...
