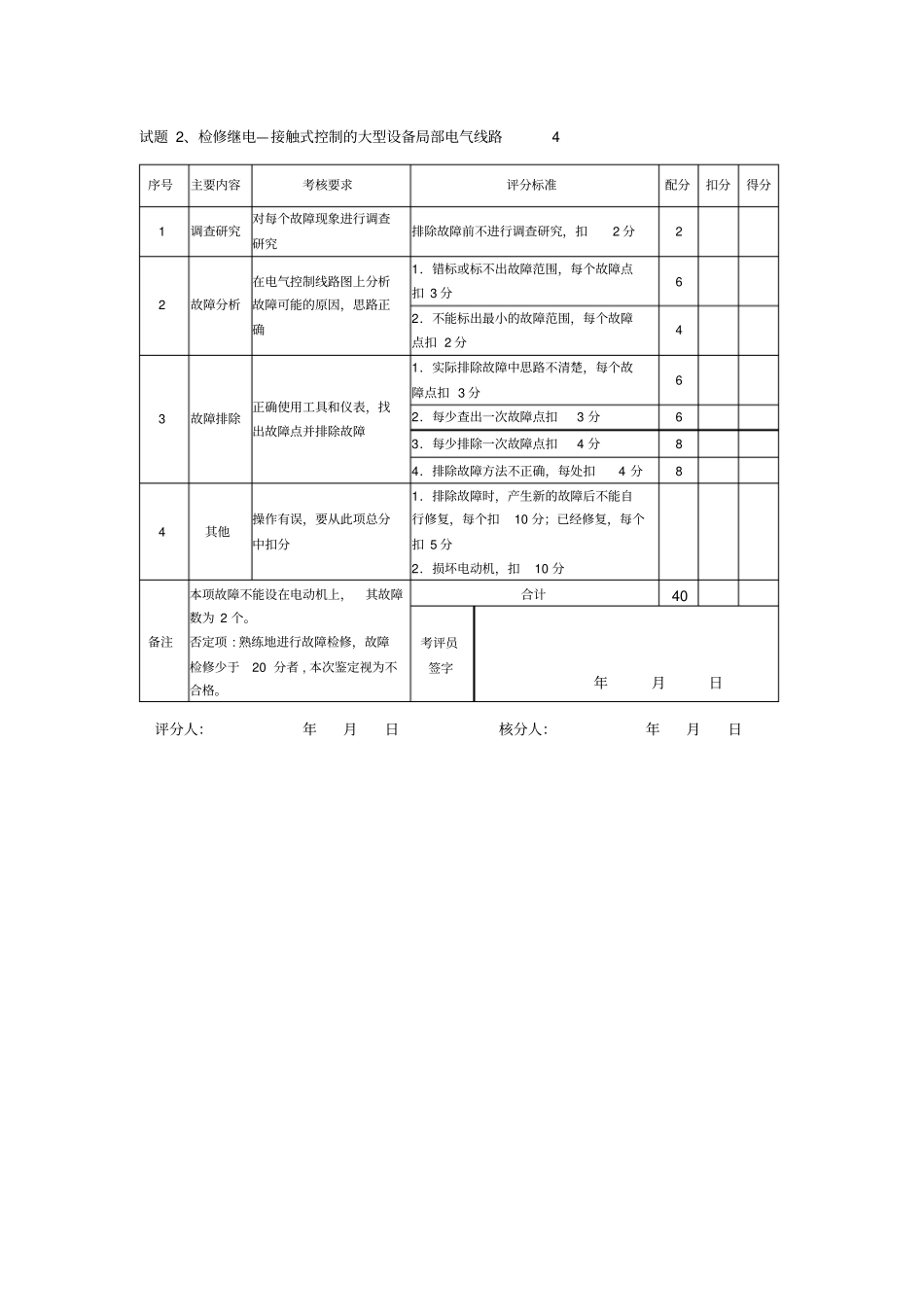

总成绩表统分人：年月日序号试题名称配分( 权重 ) 得分备注1 继电—接触式控制线路的设计、安装与调试40 2 检修继电—接触式控制的大型设备局部电气线路4 40 3 用同步示波器测量交流信号的振幅10 4 进行如下延时定时器电子电路安装、调试方面的培训指导10 合计100 试题 1、继电—接触式控制线路的设计、安装与调试序号主要内容考核要求评分标准配分扣分得分1 电路设计1．根据提出的电气控制要求，正确绘出电路图2．按所设计的电路图，提出主要材料单1．主电路设计1 处错误扣 5 分2．控制电路设计1 处错误扣 5 分3．主要材料单有误每处扣1 分15 2 元件安装1．按图纸的要求，正确利用工具和仪表，熟练地安装电气元器件2．元件在配电板上布置要合理，安装要准确、紧固3．按钮盒不固定在板上1．元件布置不整齐、不匀称、不合理，每只扣1 分2．元件安装不牢固、安装元件时漏装螺钉，每只扣1 分3．损坏元件每只扣1 分5 3 布线1．要求美观、紧固、无毛刺，导线要进行线槽2．电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子1．电动机运行正常，但未按电路图接线，扣 1 分2．布线不进行线槽，不美观，主电路、控制电路每根扣0.5 分3．接点松动、接头露铜过长、反圈、压绝缘层，标记线号不清楚、遗漏或误标，引出端无别径压端子，每处扣0.5 分4．损伤导线绝缘或线芯，每根扣 0.5分10 4 通电试验在保证人身和设备安全的前提下，通电试验一次成功1．时间继电器及热继电器整定值错误各扣 1 分2．主、控电路配错熔体，每个扣1分3．1 次试车不成功扣3 分； 2 次试车不成功扣 5 分；3 次试车不成功扣10分10 备注合计40 考评员签字年月日评分人：年月日核分人：年月日试题 2、检修继电—接触式控制的大型设备局部电气线路4 序号主要内容考核要求评分标准配分扣分得分1 调查研究对每个故障现象进行调查研究排除故障前不进行调查研究，扣2 分2 2 故障分析在电气控制线路图上分析故障可能的原因，思路正确1．错标或标不出故障范围，每个故障点扣 3 分6 2．不能标出最小的故障范围，每个故障点扣 2 分4 3 故障排除正确使用工具和仪表，找出故障点并排除故障1．实际排除故障中思路不清楚，每个故障点扣 3 分6 2．每少查出一次故障点扣3 分6 3．每少排除一次故障点扣4 分8 4．排除故障方法不正确，每处扣4 分8 4 其他操作有误，要从此项总分中扣分1...
