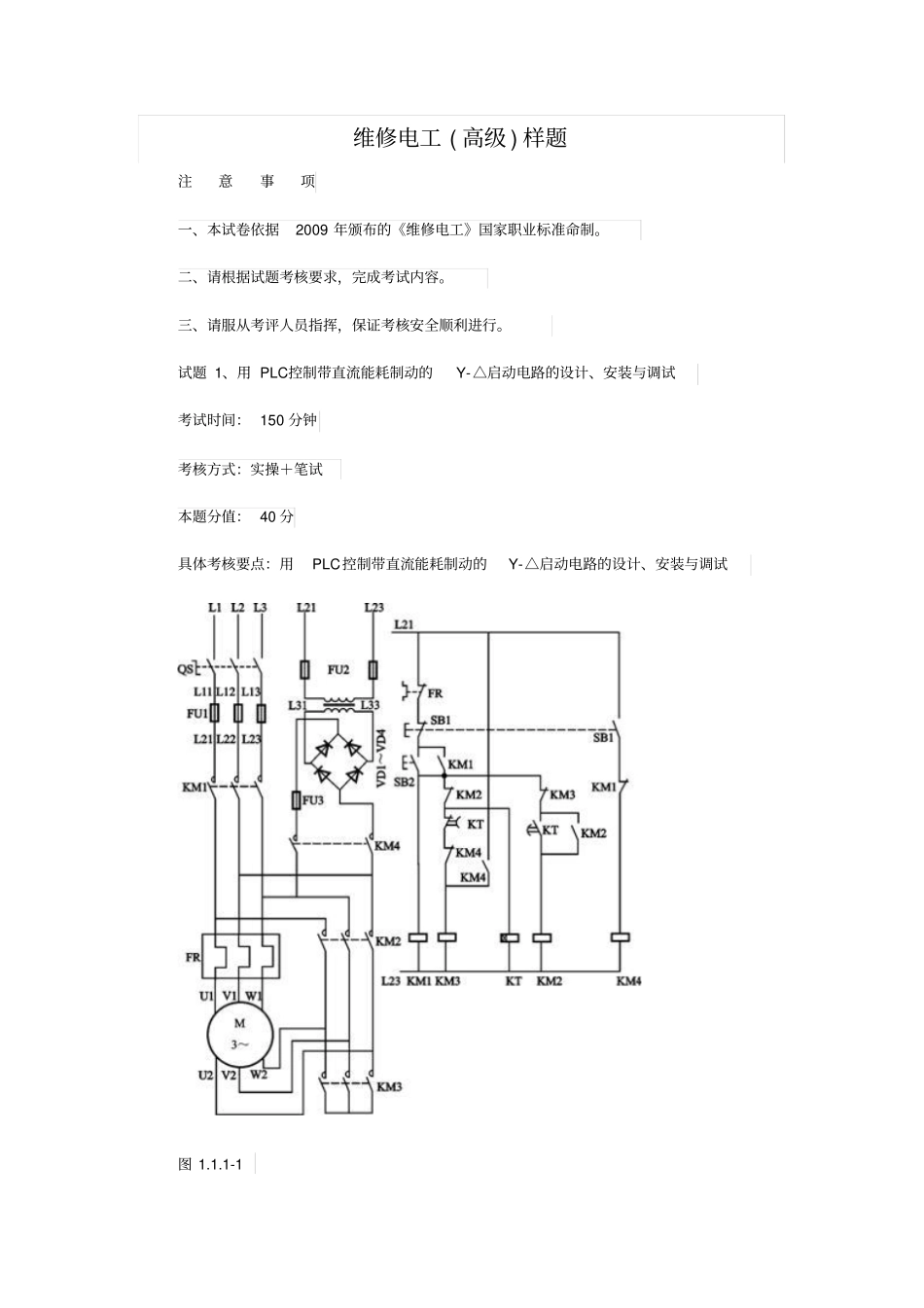

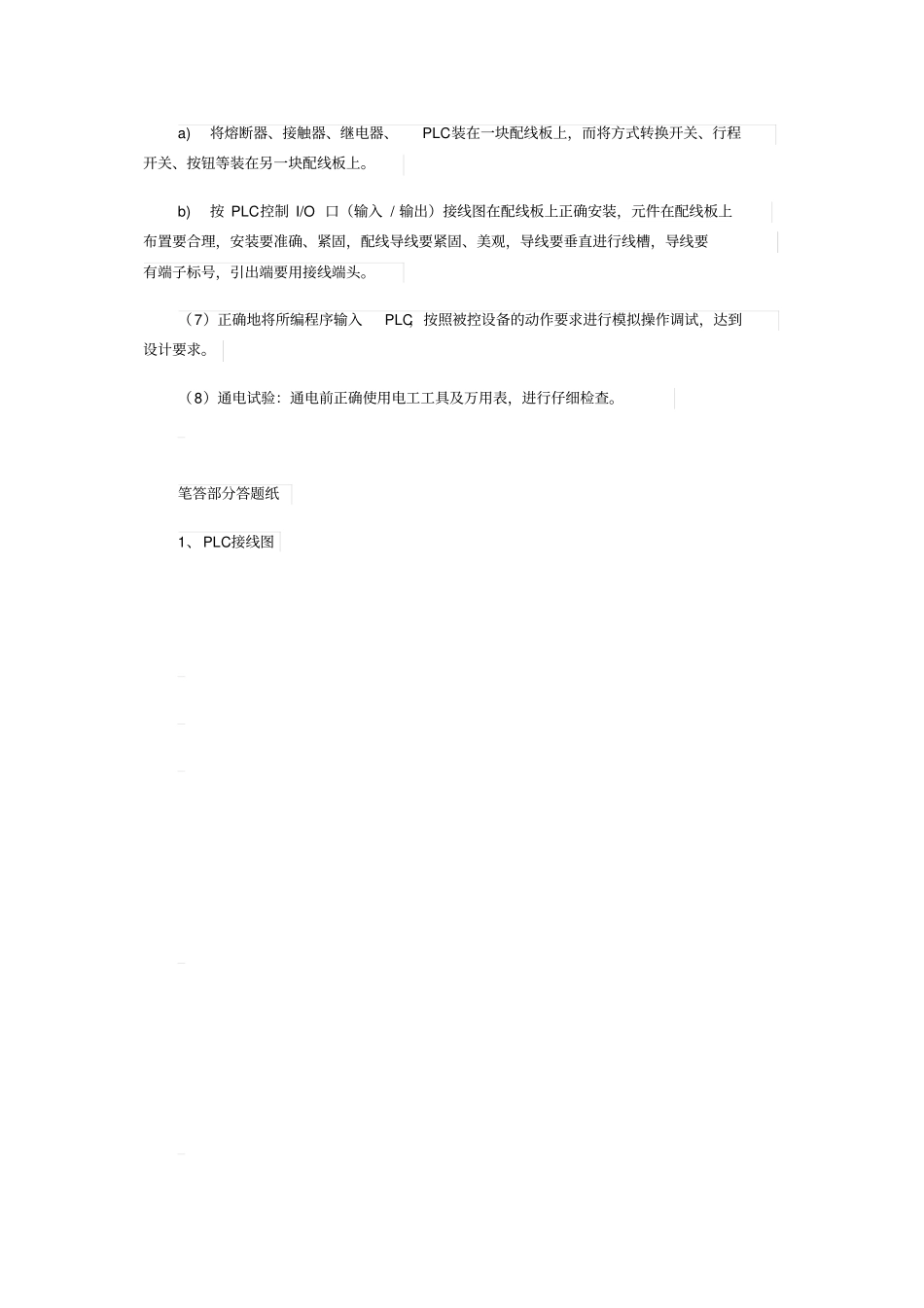

维修电工 ( 高级 ) 样题注意事项一、本试卷依据2009 年颁布的《维修电工》国家职业标准命制。二、请根据试题考核要求，完成考试内容。三、请服从考评人员指挥，保证考核安全顺利进行。试题 1、用 PLC控制带直流能耗制动的Y-△启动电路的设计、安装与调试考试时间： 150 分钟考核方式：实操＋笔试本题分值： 40 分具体考核要点：用PLC控制带直流能耗制动的Y-△启动电路的设计、安装与调试图 1.1.1-1笔试部分：（1）正确识读给定的电路图；写出下列图形文字符号的名称。QS（）； FU1（）； KM1（）。（2）正确使用工具；简述螺丝刀使用注意事项。答:（3）正确使用仪表；简述指针式万用表电阻挡的使用方法。答:（4）安全文明生产，回答何为安全电压？答：操作部分：根据给定的图1.1.1-1，将控制电路部分改为PLC控制。（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按规范绘制PLC控制 I/O 口（输入 / 输出）接线图。（6）安装与接线：按照电气安装规范a) 将熔断器、接触器、继电器、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。b) 按 PLC控制 I/O 口（输入 / 输出）接线图在配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出端要用接线端头。（7）正确地将所编程序输入PLC，按照被控设备的动作要求进行模拟操作调试，达到设计要求。（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。笔答部分答题纸1、PLC接线图2、PLC梯形图试题 2、步进电动机驱动系统安装和调试考试时间： 60 分钟考核方式：实操＋笔试本题分值： 30 分具体考核要点：步进电动机驱动系统安装和调试笔试部分：（1）正确使用工具，简述剥线钳的使用方法。答：（2）正确使用仪表，简述功率表的使用方法。答：（3）安全文明生产，回答照明灯的电压为什么采用24V？答：操作部分：（4）电路绘制：根据任务，绘制步进电动机驱动系统电路图。（5）安装与接线：根据步进电动机控制系统接线图，标明各设备元件名称与编号，并在装置上完成系统接线，采用共阳极接法。① 将熔断器、继电器、步进电机驱动器装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。② 按接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要垂直进行线槽，...
