综合布线系统设计方案设计说明

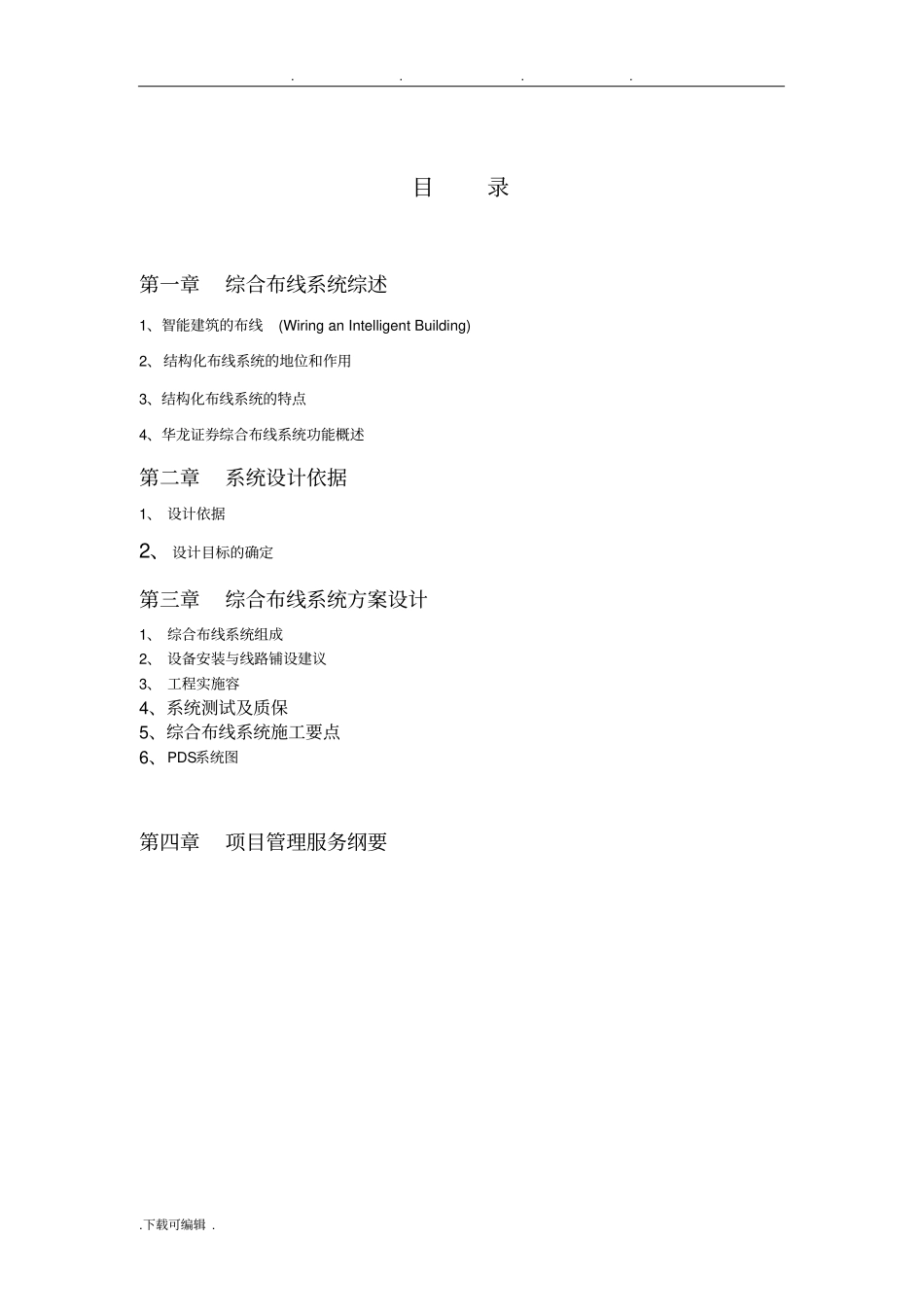

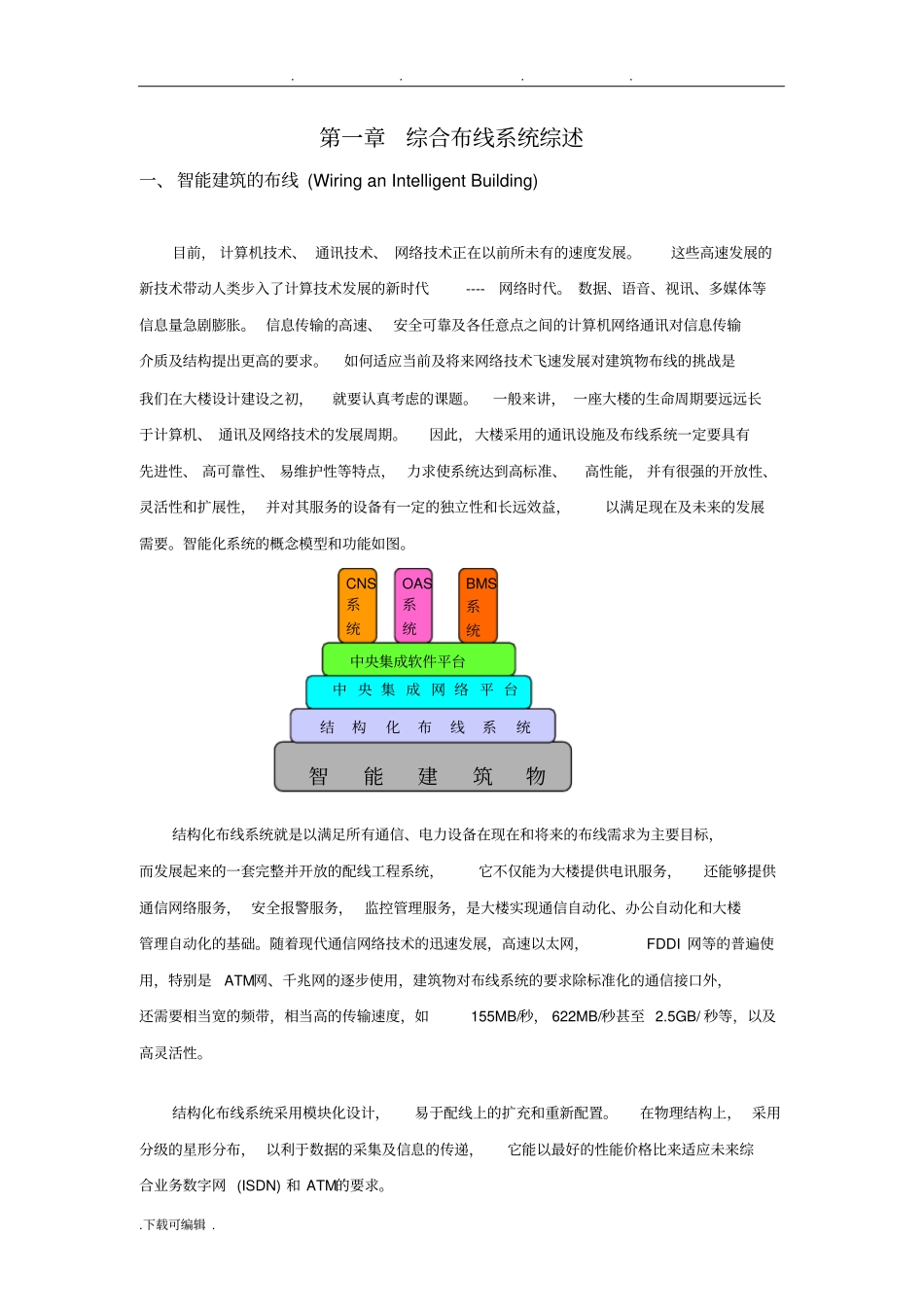

. . . . .下载可编辑 . 华 龙 证 券结构化综合布线系统设计方案上海联颖电子. . . . .下载可编辑 . 目录第一章综合布线系统综述1、智能建筑的布线(Wiring an Intelligent Building) 2、结构化布线系统的地位和作用3、结构化布线系统的特点4、华龙证券综合布线系统功能概述第二章系统设计依据1、 设计依据2、设计目标的确定第三章综合布线系统方案设计1、 综合布线系统组成2、 设备安装与线路铺设建议3、 工程实施容4、系统测试及质保5、综合布线系统施工要点6、PDS系统图第四章项目管理服务纲要. . . . .下载可编辑 . 第一章综合布线系统综述一、 智能建筑的布线 (Wiring an Intelligent Building) 目前， 计算机技术、 通讯技术、 网络技术正在以前所未有的速度发展。这些高速发展的新技术带动人类步入了计算技术发展的新时代----网络时代。 数据、语音、视讯、多媒体等信息量急剧膨胀。 信息传输的高速、 安全可靠及各任意点之间的计算机网络通讯对信息传输介质及结构提出更高的要求。如何适应当前及将来网络技术飞速发展对建筑物布线的挑战是我们在大楼设计建设之初，就要认真考虑的课题。一般来讲， 一座大楼的生命周期要远远长于计算机、 通讯及网络技术的发展周期。因此，大楼采用的通讯设施及布线系统一定要具有先进性、 高可靠性、 易维护性等特点， 力求使系统达到高标准、高性能， 并有很强的开放性、灵活性和扩展性， 并对其服务的设备有一定的独立性和长远效益，以满足现在及未来的发展需要。智能化系统的概念模型和功能如图。结构化布线系统就是以满足所有通信、电力设备在现在和将来的布线需求为主要目标，而发展起来的一套完整并开放的配线工程系统，它不仅能为大楼提供电讯服务，还能够提供通信网络服务， 安全报警服务， 监控管理服务，是大楼实现通信自动化、办公自动化和大楼管理自动化的基础。随着现代通信网络技术的迅速发展，高速以太网，FDDI 网等的普遍使用，特别是ATM网、千兆网的逐步使用，建筑物对布线系统的要求除标准化的通信接口外，还需要相当宽的频带，相当高的传输速度，如155MB/秒， 622MB/秒甚至 2.5GB/ 秒等，以及高灵活性。结构化布线系统采用模块化设计，易于配线上的扩充和重新配置。在物理结构上， 采用分级的星形分布， 以利于数据的采集及信息的传递，它能以最好的性能价格比来适应未来综合业务数字网 (ISDN) 和 ATM的要求。智能建筑物结构...
