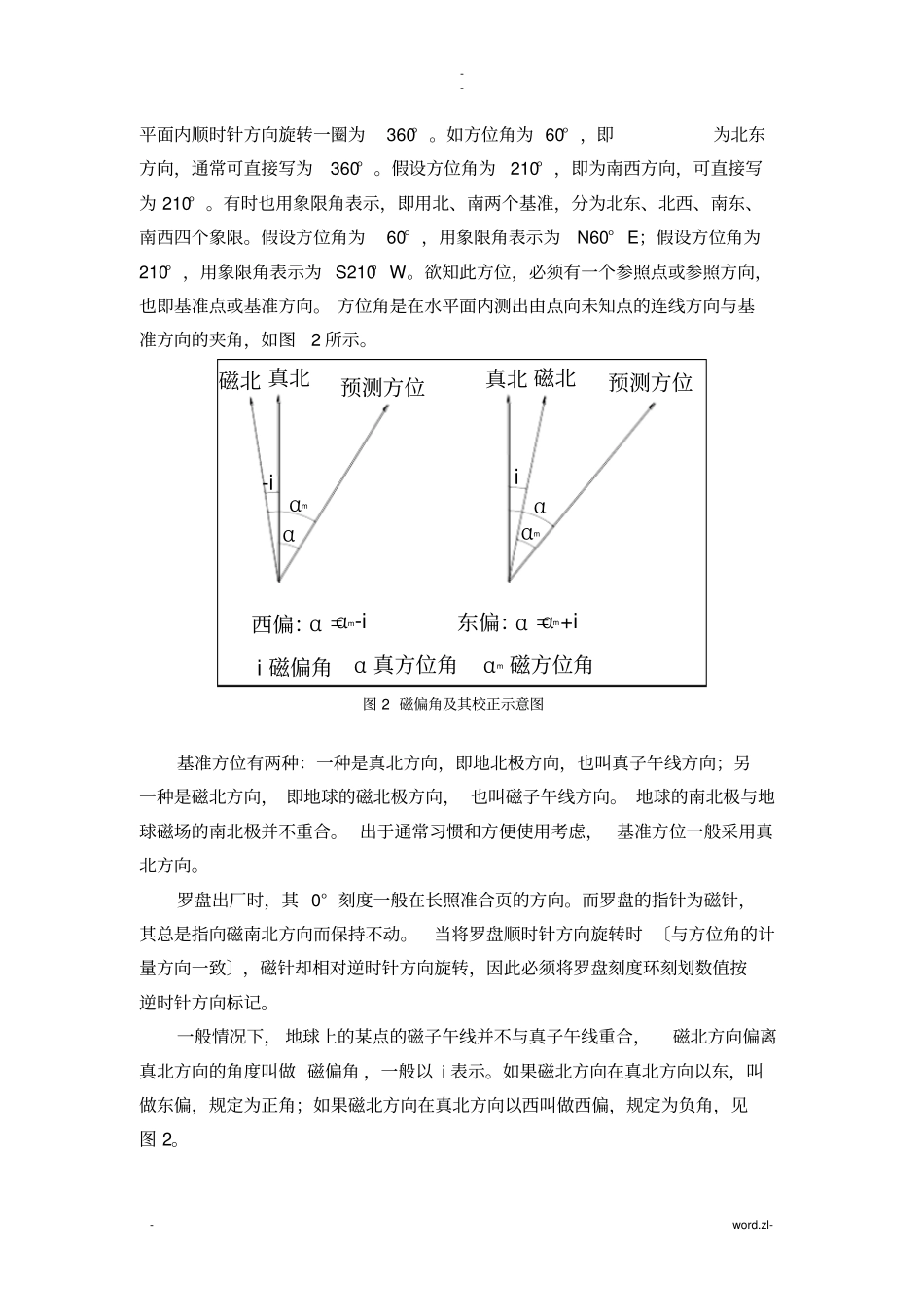

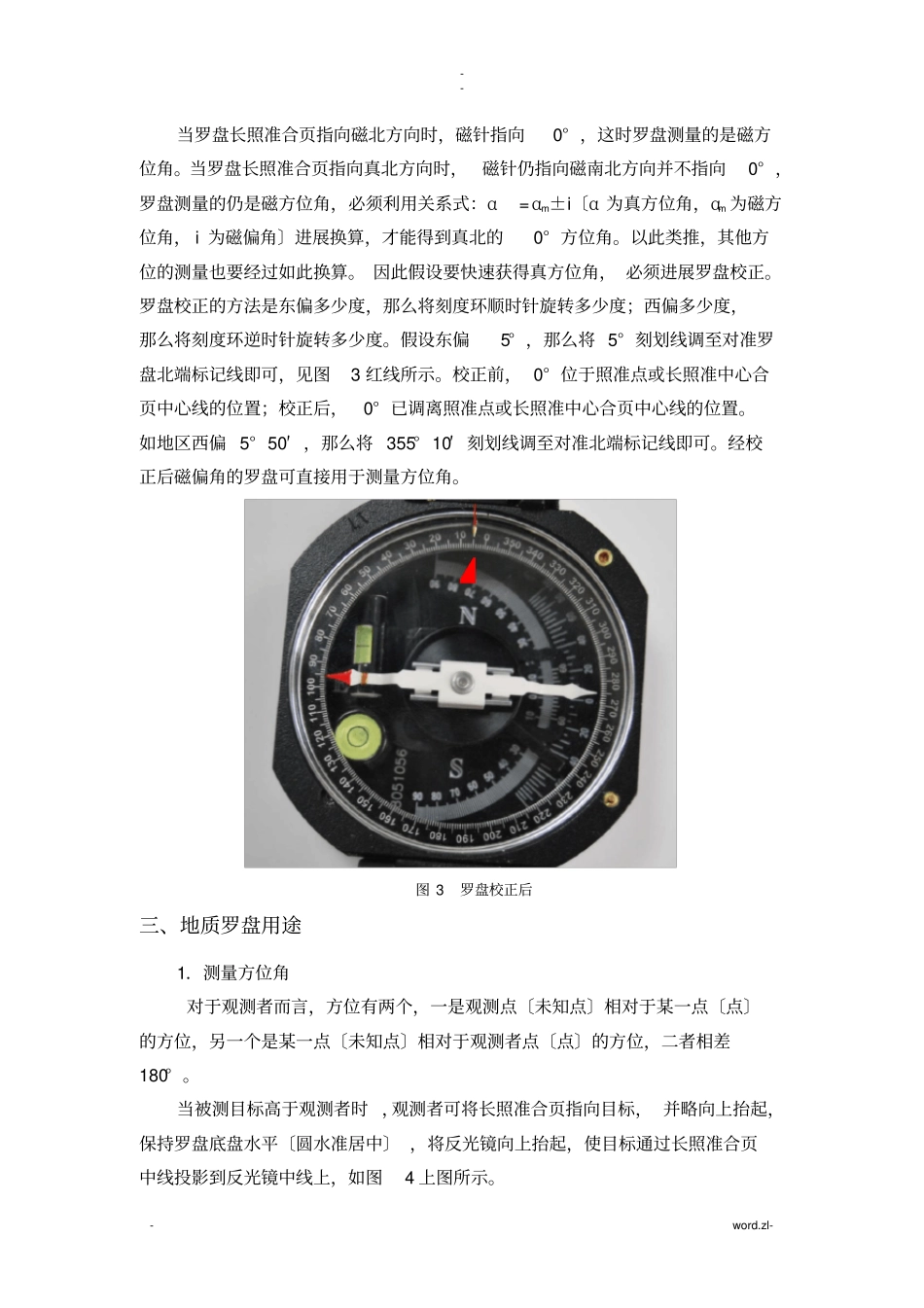

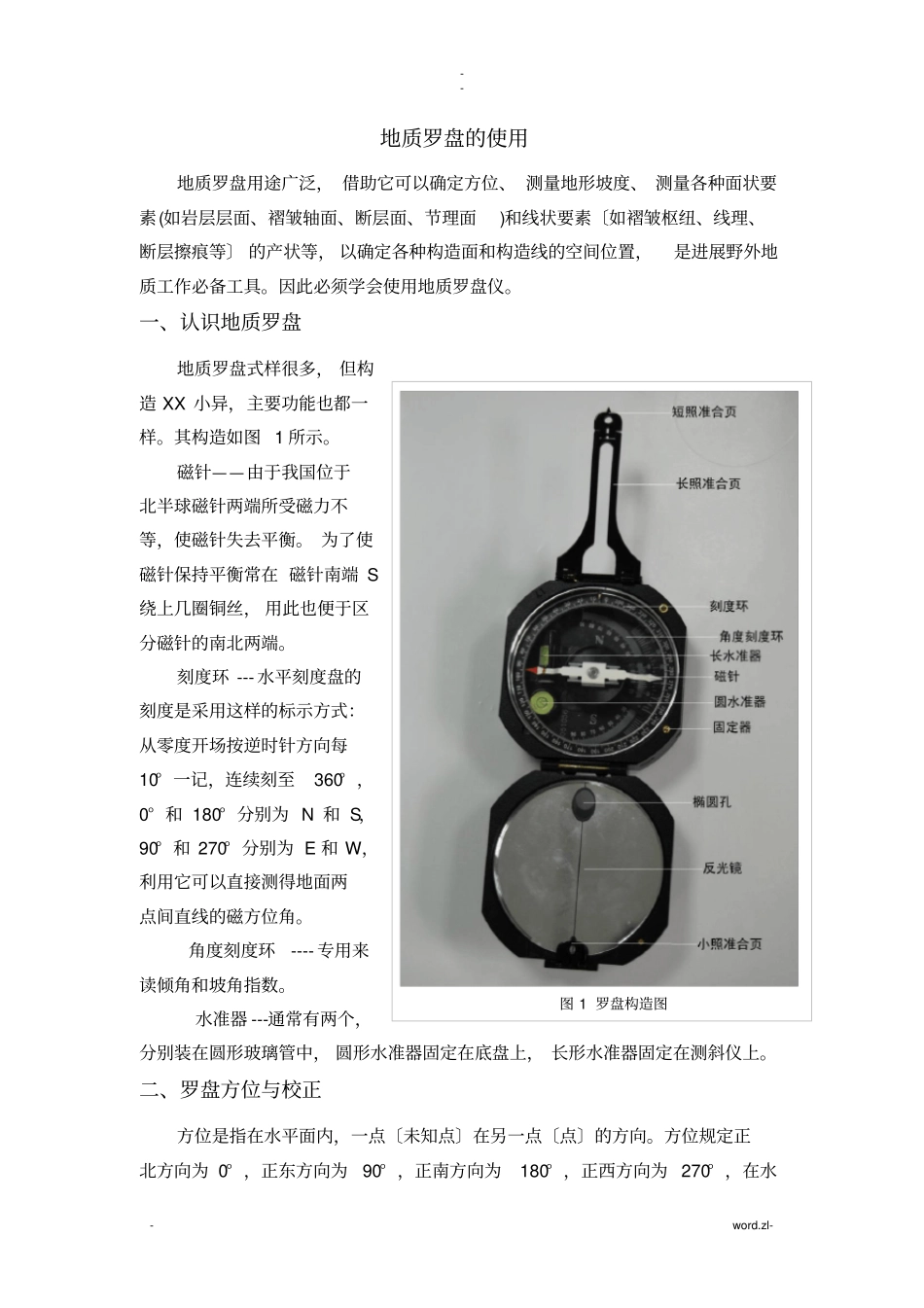

- -- word.zl-地质罗盘的使用地质罗盘用途广泛, 借助它可以确定方位、 测量地形坡度、 测量各种面状要素(如岩层层面、褶皱轴面、断层面、节理面)和线状要素〔如褶皱枢纽、线理、断层擦痕等〕 的产状等, 以确定各种构造面和构造线的空间位置,是进展野外地质工作必备工具。因此必须学会使用地质罗盘仪。一、认识地质罗盘地质罗盘式样很多, 但构造 XX 小异,主要功能也都一样。其构造如图 1 所示。磁针——由于我国位于北半球磁针两端所受磁力不等,使磁针失去平衡。 为了使磁针保持平衡常在 磁针南端 S绕上几圈铜丝, 用此也便于区分磁针的南北两端。刻度环 --- 水平刻度盘的刻度是采用这样的标示方式:从零度开场按逆时针方向每10° 一记,连续刻至360° ,0° 和 180° 分别为 N 和 S,90° 和 270° 分别为 E 和 W,利用它可以直接测得地面两点间直线的磁方位角。角度刻度环---- 专用来读倾角和坡角指数。水准器 ---通常有两个,分别装在圆形玻璃管中, 圆形水准器固定在底盘上, 长形水准器固定在测斜仪上。二、罗盘方位与校正方位是指在水平面内,一点〔未知点〕在另一点〔点〕的方向。方位规定正北方向为 0° ,正东方向为90° ,正南方向为180° ,正西方向为 270° ,在水图 1 罗盘构造图- -- word.zl-平面内顺时针方向旋转一圈为360° 。如方位角为 60° ,即为北东方向,通常可直接写为360° 。假设方位角为210° ,即为南西方向,可直接写为 210° 。有时也用象限角表示,即用北、南两个基准,分为北东、北西、南东、南西四个象限。假设方位角为60° ,用象限角表示为N60° E;假设方位角为210° ,用象限角表示为 S210° W。欲知此方位,必须有一个参照点或参照方向,也即基准点或基准方向。 方位角是在水平面内测出由点向未知点的连线方向与基准方向的夹角,如图2 所示。αmα-iαmαi磁北 真北预测方位真北 磁北预测方位i 磁偏角西偏:α =αm-i东偏:+imαα =α 真方位角mα 磁方位角图 2 磁偏角及其校正示意图基准方位有两种:一种是真北方向,即地北极方向,也叫真子午线方向;另一种是磁北方向, 即地球的磁北极方向, 也叫磁子午线方向。 地球的南北极与地球磁场的南北极并不重合。 出于通常习惯和方便使用考虑, 基准方位一般采用真北方向。罗盘出厂时,其 0° 刻度一般在长照准合页的方向。而罗盘的指针为磁针,其总是指向磁南北方向而保持...
