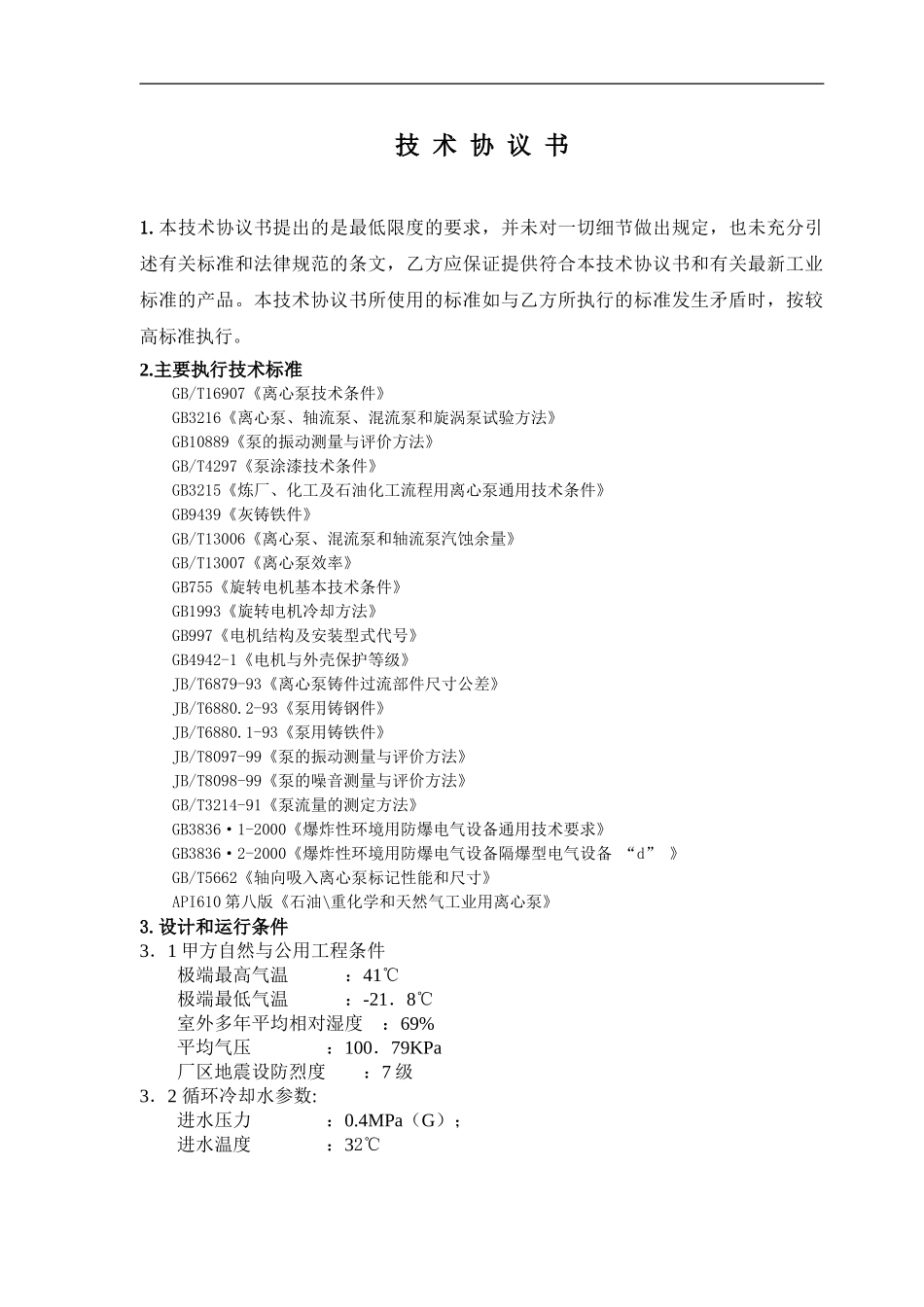

技 术 协 议 书1.本技术协议书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和法律规范的条文，乙方应保证提供符合本技术协议书和有关最新工业标准的产品。本技术协议书所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。2.主要执行技术标准GB/T16907《离心泵技术条件》GB3216《离心泵、轴流泵、混流泵和旋涡泵试验方法》GB10889《泵的振动测量与评价方法》GB/T4297《泵涂漆技术条件》 GB3215《炼厂、化工及石油化工流程用离心泵通用技术条件》GB9439《灰铸铁件》GB/T13006《离心泵、混流泵和轴流泵汽蚀余量》GB/T13007《离心泵效率》GB755《旋转电机基本技术条件》GB1993《旋转电机冷却方法》GB997《电机结构及安装型式代号》GB4942-1《电机与外壳保护等级》JB/T6879-93《离心泵铸件过流部件尺寸公差》JB/T6880.2-93《泵用铸钢件》JB/T6880.1-93《泵用铸铁件》JB/T8097-99《泵的振动测量与评价方法》JB/T8098-99《泵的噪音测量与评价方法》GB/T3214-91《泵流量的测定方法》GB3836·1-2000《爆炸性环境用防爆电气设备通用技术要求》GB3836·2-2000《爆炸性环境用防爆电气设备隔爆型电气设备 “d” 》GB/T5662《轴向吸入离心泵标记性能和尺寸》API610 第八版《石油\重化学和天然气工业用离心泵》3.设计和运行条件3．1 甲方自然与公用工程条件极端最高气温 ：41℃极端最低气温 ：-21．8℃室外多年平均相对湿度 ：69%平均气压 ：100．79KPa厂区地震设防烈度 ：7 级3．2 循环冷却水参数: 进水压力 ：0.4MPa（G）；进水温度 ：32℃ 下载后可任意编辑3.3 本次采购的泵型号及主要技术参数（见如下数据表）名 称数量型号及参数机械密封轴材质泵壳、叶轮材质电机型号功率/电压预塔进料泵2 台FZA80-250流量 82 m /h,扬程 70mPLAN543Cr13ZG0Cr18Ni9YB2200L2-3B337KW/380V预塔回流泵2 台FZA50-250流量 68m /h,扬程 60mPLAN543Cr13ZG0Cr18Ni9YB2200L1-2B330KW/380V加压塔进料泵2 台FZA50-400流量 90 m /h,扬程 140mPLAN543Cr13ZG0Cr18Ni9YB2280M-2B390KW/380V回收塔进料泵2 台32WB-30流量 2m /h,扬程 40mPLAN113Cr13ZG0Cr18Ni9YB290S-2B31.5KW/380V回收塔回流泵2 台FZA25-200流量 4.5 m /h,扬程 55mPLAN543Cr13ZG0Cr18Ni9YB2100L-2B33KW/380V杂醇油泵1 台FZA40-160C流量 20 m /h,扬程 20mPLAN543Cr13ZG0Cr18Ni9YB2112M-2B34KW/380V配碱泵1 台IHG40-100流量 5 m /h,...
