空压机备机厂家回复的技术协议

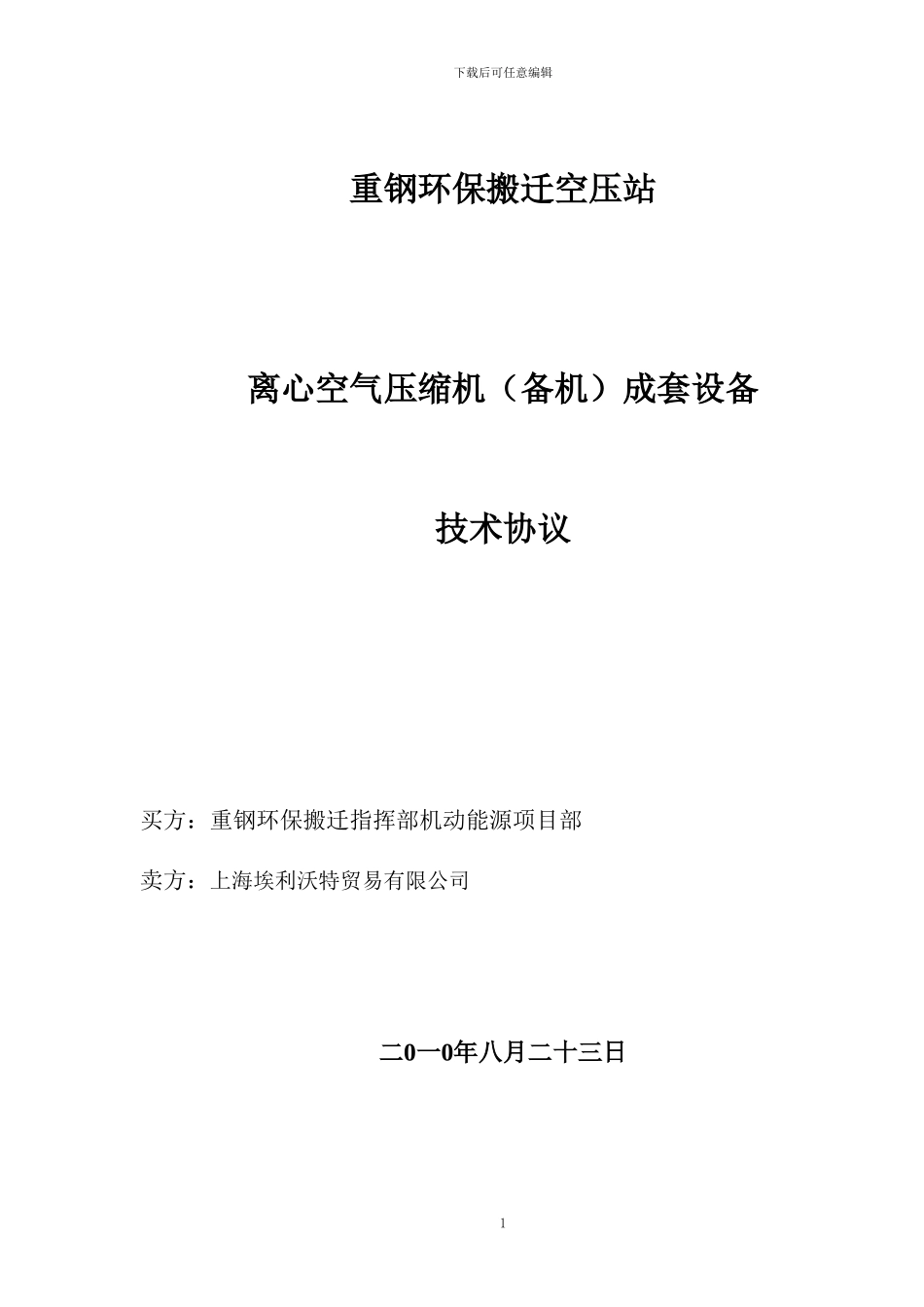

空压机备机厂家回复的技术协议_第1页
1/26

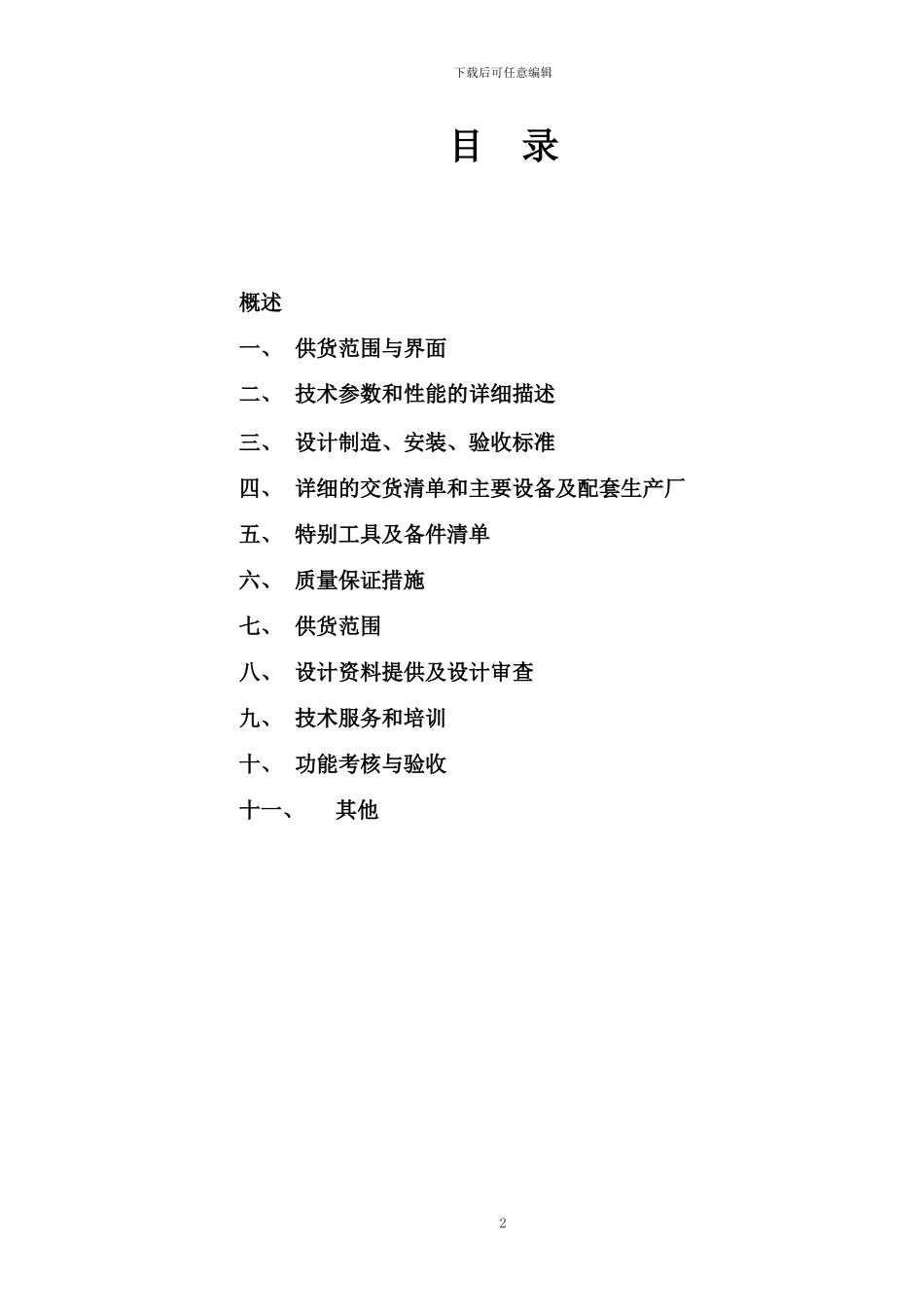

空压机备机厂家回复的技术协议_第2页
2/26
空压机备机厂家回复的技术协议_第3页
3/26
下载后可任意编辑重钢环保搬迁空压站离心空气压缩机(备机)成套设备 技术协议买方:重钢环保搬迁指挥部机动能源项目部卖方:上海埃利沃特贸易有限公司二0一0年八月二十三日1下载后可任意编辑目 录概述一、 供货范围与界面二、 技术参数和性能的详细描述三、 设计制造、安装、验收标准四、 详细的交货清单和主要设备及配套生产厂五、 特别工具及备件清单六、 质量保证措施七、 供货范围八、 设计资料提供及设计审查九、 技术服务和培训十、 功能考核与验收十一、其他2下载后可任意编辑3下载后可任意编辑概述该机组为知名国际品牌的合资设备;机组由卖方成套设计、成套供货、并对其技术性能、供货质量全面负责。空压机主机生产厂家为美国FS-ELLIOTT公司。交货时间:确保2010年4月10日交付安装。交货方式:组装成套供货,后冷却器独立供货。一、 供货范围与界面1.1供货范围重钢环保搬迁指挥部购买 2台套离心式空气压缩机,具体为:1)P700-2250,单台流量270 Nm3/min, 排气压力0.8 MPa (G),一台;2)P700-1750,单台流量250 Nm3/min, 排气压力0.5 MPa (G),一台。整套设备包含离心式空气压缩机主机、主电机、基座、润滑系统、仪器仪表、随机控制系统及PLC柜冷却器、空气压缩机冷却系统、放空阀、放空消音器及其它辅助设备等(包括出口止回阀、进、排气膨胀节、与用户接口所有配对法兰及连接螺栓、螺母垫片、地脚螺栓)。1.2供货界面1)压缩机主机,进口以入口膨胀器为界,含膨胀器及配对法兰,联接件;出口以空压机出口联接法兰为界,含配对法兰,联接件;联接法兰后D219/325和D219/273大小头三通由买方负责,三通后膨胀器、止回阀、放空阀和后冷却冷却器及配对法兰、联接件由卖方负责提供。2)冷却水以冷却器进出联接法兰为界,含配对法兰,联接件。3)高低压电气设备以接线端子为界。4)控制、信号以LPC为界,含LPC。5)仪表用氮气以设备接口为界,含配套联接、密封件。二、 技术参数和性能的详细描述4下载后可任意编辑2.1 当地气象条件夏季通风室外计算干球温度: 33℃夏季空调室外计算干球温度: 35.5℃夏季空调室外计算日平均温度: 32.5℃极端最高温度: 42.2℃冬季空调室外计算干球温度: 2℃冬季通风室外计算干球温度: 7℃极端最低温度: -1.8℃最热月月平均室外计算相对湿度: 75%最冷月月平均室外计算相对湿度: 82%年平均相对湿度: 79%夏季室外风速: 1.4m/s冬季室外风速: 1.2 m/s夏季大气压...
