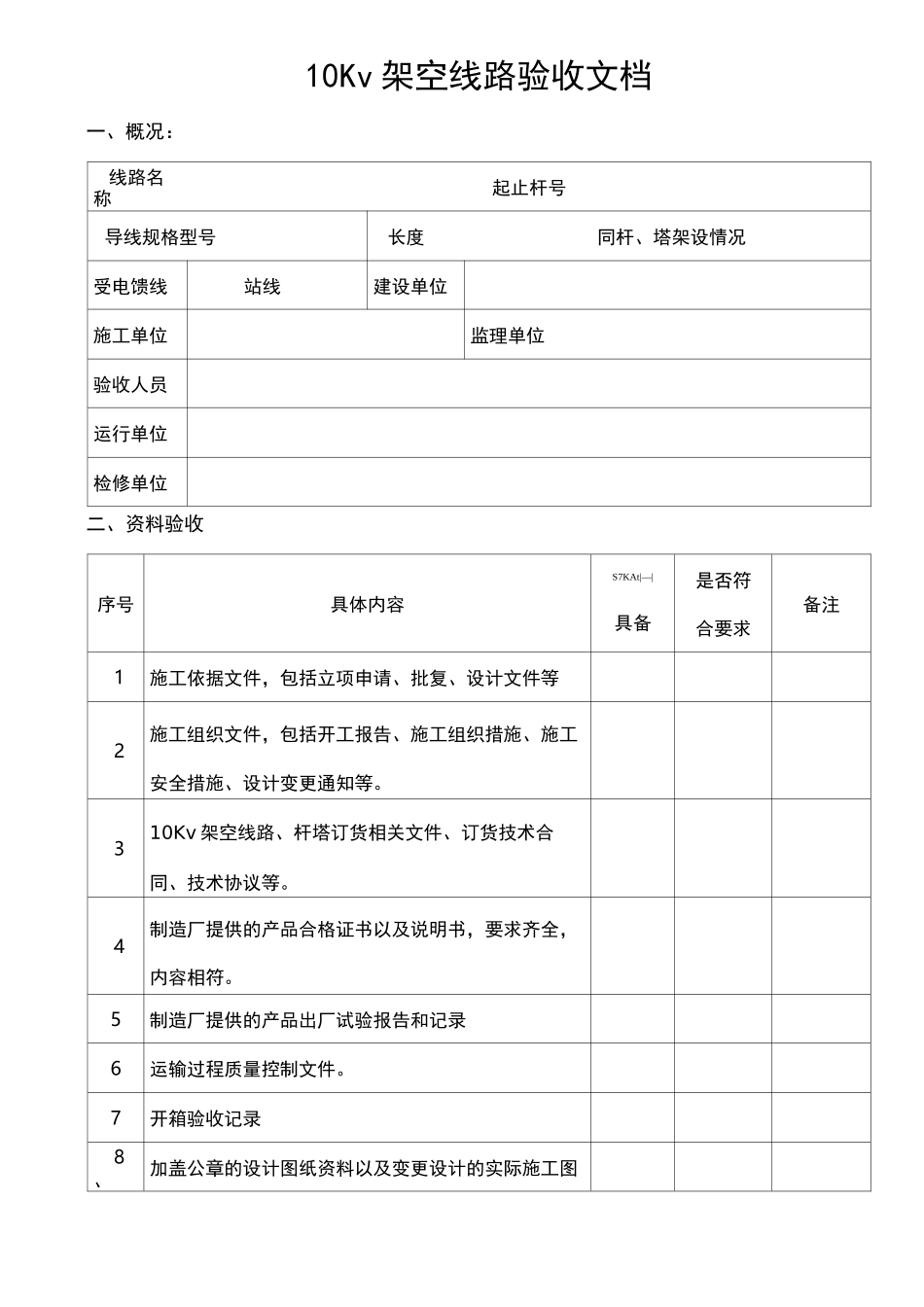

10Kv 架空线路验收文档一、概况：线路名称起止杆号导线规格型号长度同杆、塔架设情况受电馈线站线建设单位施工单位监理单位验收人员运行单位检修单位二、资料验收序号具体内容S7KAt|—|具备是否符合要求备注1施工依据文件，包括立项申请、批复、设计文件等2施工组织文件，包括开工报告、施工组织措施、施工安全措施、设计变更通知等。310Kv 架空线路、杆塔订货相关文件、订货技术合同、技术协议等。4制造厂提供的产品合格证书以及说明书，要求齐全，内容相符。5制造厂提供的产品出厂试验报告和记录6运输过程质量控制文件。7开箱验收记录8、加盖公章的设计图纸资料以及变更设计的实际施工图（含绝缘子剖面图、电杆组装图、接地安装图、工程内容说明书等）9施工质量文件，包括质量检杳评定、测试材料等。10施工安装文件，包括现场施工记录、安装记录等。11交接实验报告、调试报告12竣工报告，竣工报告包括杆塔明细表，各种线路长度、实际丄程量等。13监理报告14隐蔽工程报告15走向沿布图（以地图为背景，需明确标明杆塔位置及型号，并注明线型，并注明交叉跨越所处地点。）16线路结线图17接地电阻记录18避雷器试验记录注：检查记录填写：“£—合格,“X”—不合格,“/”—无需检查。不合格项根据情况发出整改通知单。三、安装质量和工程质量检查验收1、现场验收项目检查表检杳项目检杳内容及标准札/查记录备注电1混凝土电杆无纵横向裂纹、露筋、跑浆杆2混凝土电杆顶端应封堵组3杆长及稍径：电杆长度不小于 10m,稍径不小于立150mm4线路档距：一般为 50—80m，最大不超过100m。（特殊除外）5杆身弯曲不应超过杆长的 1/10006电杆埋深不应小于杆长的 1/67山坡上的杆位，应有防洪措施8n 杆咼差小于 20mm9旧杆孔洞应封堵10 居民区钢筋混凝土电杆应接地铁塔组装1塔材规格应符合设计要求2热镀锌、焊接、开孔、紧固等工艺满足设计和规范3铁塔基础浇筑符合设计要求4铁塔组立架线后倾斜不超过 3%。5螺栓穿向与紧固满足设计与规范6接地线连接可靠，接地方式与电阻值应满足设计要求，小于 10Q。7直线塔检杳后即可浇筑保护帽，耐张塔在架线后浇筑保护帽。拉线安装1拉线装设：分支、转角、耐张、终端应装设拉线。耐张段超过 10 基直线杆或处于风口的电杆应装设防风拉线。2应悬挂“严禁攀登，咼压危险”标志牌3拉线棒露出地面的圆钢长度 50—70cm4拉线与电杆夹角：宜采用 45。，不应小于 30°拉线安装5拉线平面分角位置正确6拉线回尾长度要求为 30-5...
