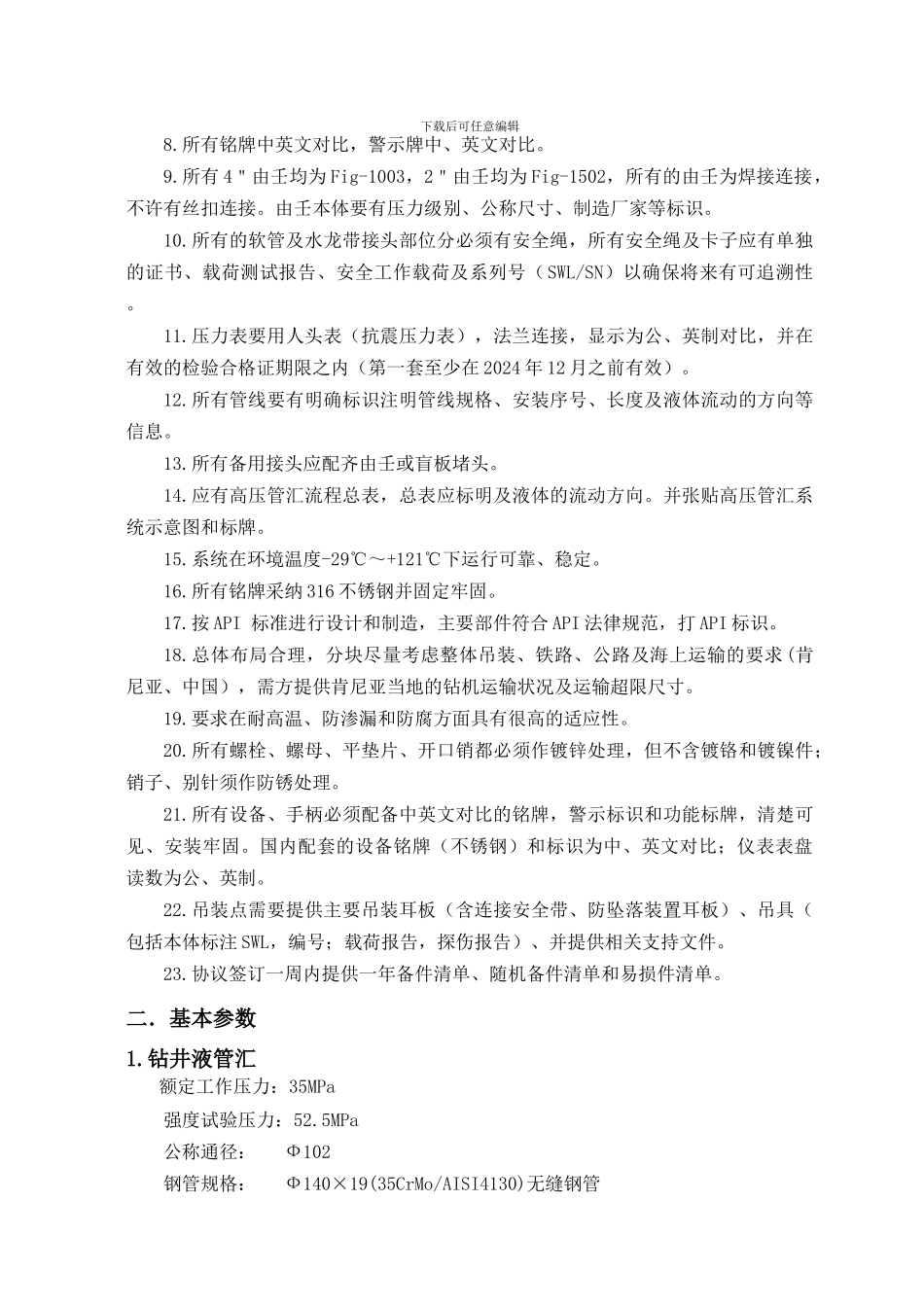

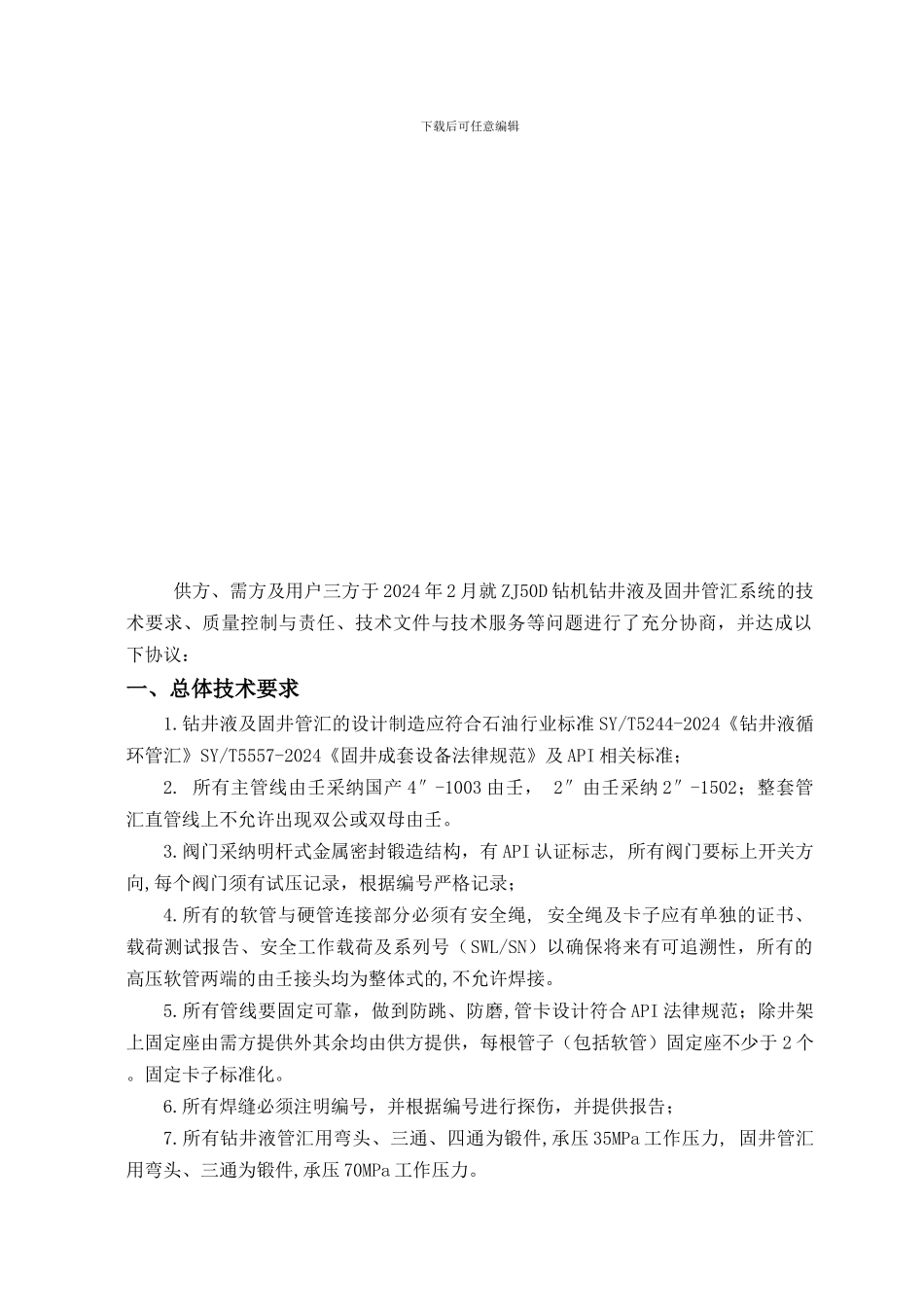

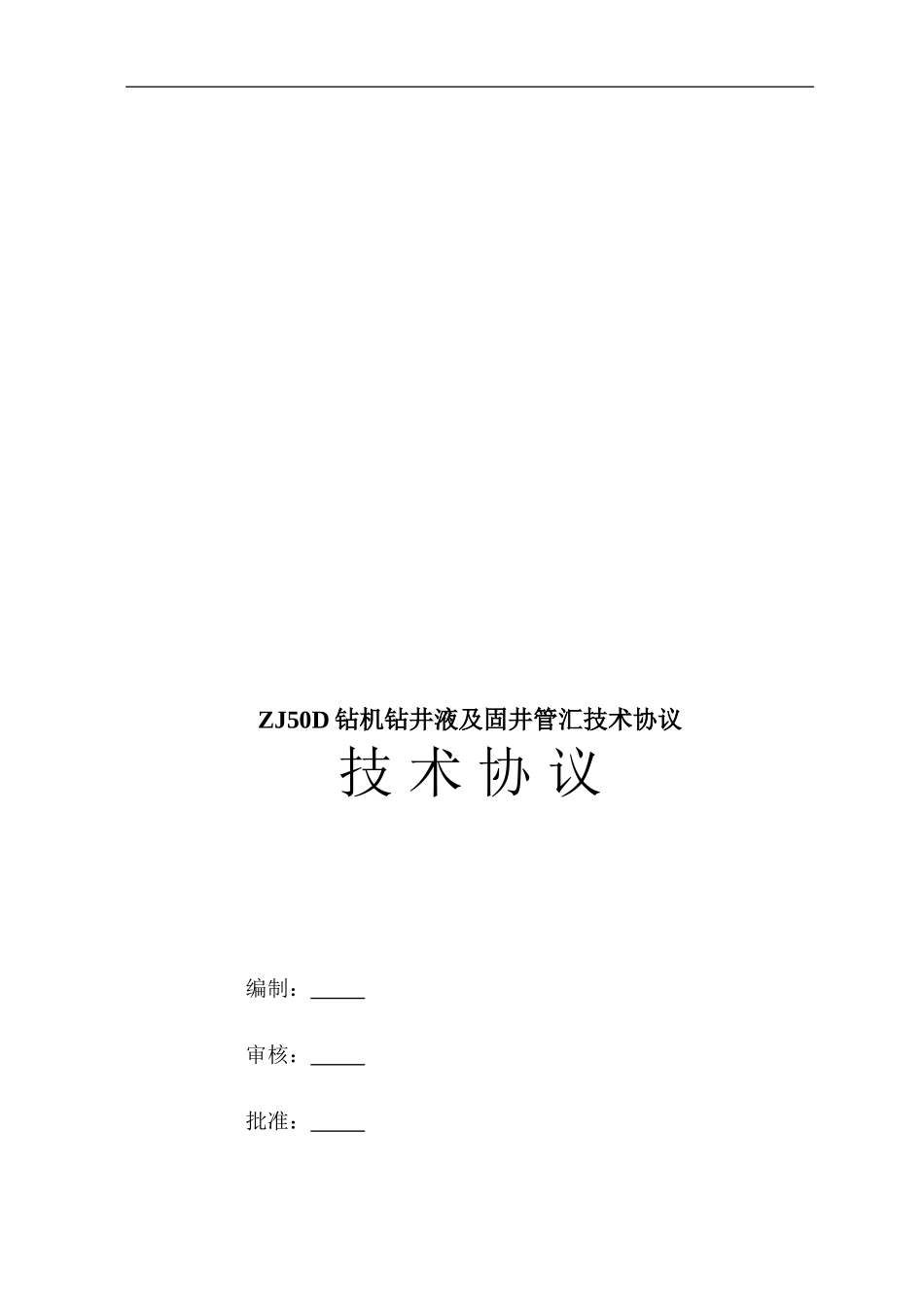

ZJ50D 钻机钻井液及固井管汇技术协议技 术 协 议 编制： 审核： 批准： 下载后可任意编辑 供方、需方及用户三方于 2024 年 2 月就 ZJ50D 钻机钻井液及固井管汇系统的技术要求、质量控制与责任、技术文件与技术服务等问题进行了充分协商，并达成以下协议： 一、总体技术要求1.钻井液及固井管汇的设计制造应符合石油行业标准 SY/T5244-2024《钻井液循环管汇》SY/T5557-2024《固井成套设备法律规范》及 API 相关标准；2. 所有主管线由壬采纳国产 4″-1003 由壬， 2″由壬采纳 2″-1502；整套管汇直管线上不允许出现双公或双母由壬。3.阀门采纳明杆式金属密封锻造结构，有 API 认证标志, 所有阀门要标上开关方向,每个阀门须有试压记录，根据编号严格记录；4.所有的软管与硬管连接部分必须有安全绳, 安全绳及卡子应有单独的证书、载荷测试报告、安全工作载荷及系列号（SWL/SN）以确保将来有可追溯性，所有的高压软管两端的由壬接头均为整体式的,不允许焊接。5.所有管线要固定可靠，做到防跳、防磨,管卡设计符合 API 法律规范；除井架上固定座由需方提供外其余均由供方提供，每根管子（包括软管）固定座不少于 2 个。固定卡子标准化。6.所有焊缝必须注明编号，并根据编号进行探伤，并提供报告；7.所有钻井液管汇用弯头、三通、四通为锻件,承压 35MPa 工作压力, 固井管汇用弯头、三通为锻件,承压 70MPa 工作压力。下载后可任意编辑8.所有铭牌中英文对比，警示牌中、英文对比。9.所有 4＂由壬均为 Fig-1003，2＂由壬均为 Fig-1502，所有的由壬为焊接连接，不许有丝扣连接。由壬本体要有压力级别、公称尺寸、制造厂家等标识。10.所有的软管及水龙带接头部位分必须有安全绳，所有安全绳及卡子应有单独的证书、载荷测试报告、安全工作载荷及系列号（SWL/SN）以确保将来有可追溯性。11.压力表要用人头表（抗震压力表），法兰连接，显示为公、英制对比，并在有效的检验合格证期限之内（第一套至少在 2024 年 12 月之前有效）。12.所有管线要有明确标识注明管线规格、安装序号、长度及液体流动的方向等信息。13.所有备用接头应配齐由壬或盲板堵头。14.应有高压管汇流程总表，总表应标明及液体的流动方向。并张贴高压管汇系统示意图和标牌。15.系统在环境温度-29℃～+121℃下运行可靠、稳定。16.所有铭牌采纳 316 不锈钢并固定牢固。17.按 API 标准进行设计和制造，主要部件符合 API 法律规范，打 API 标识。...
