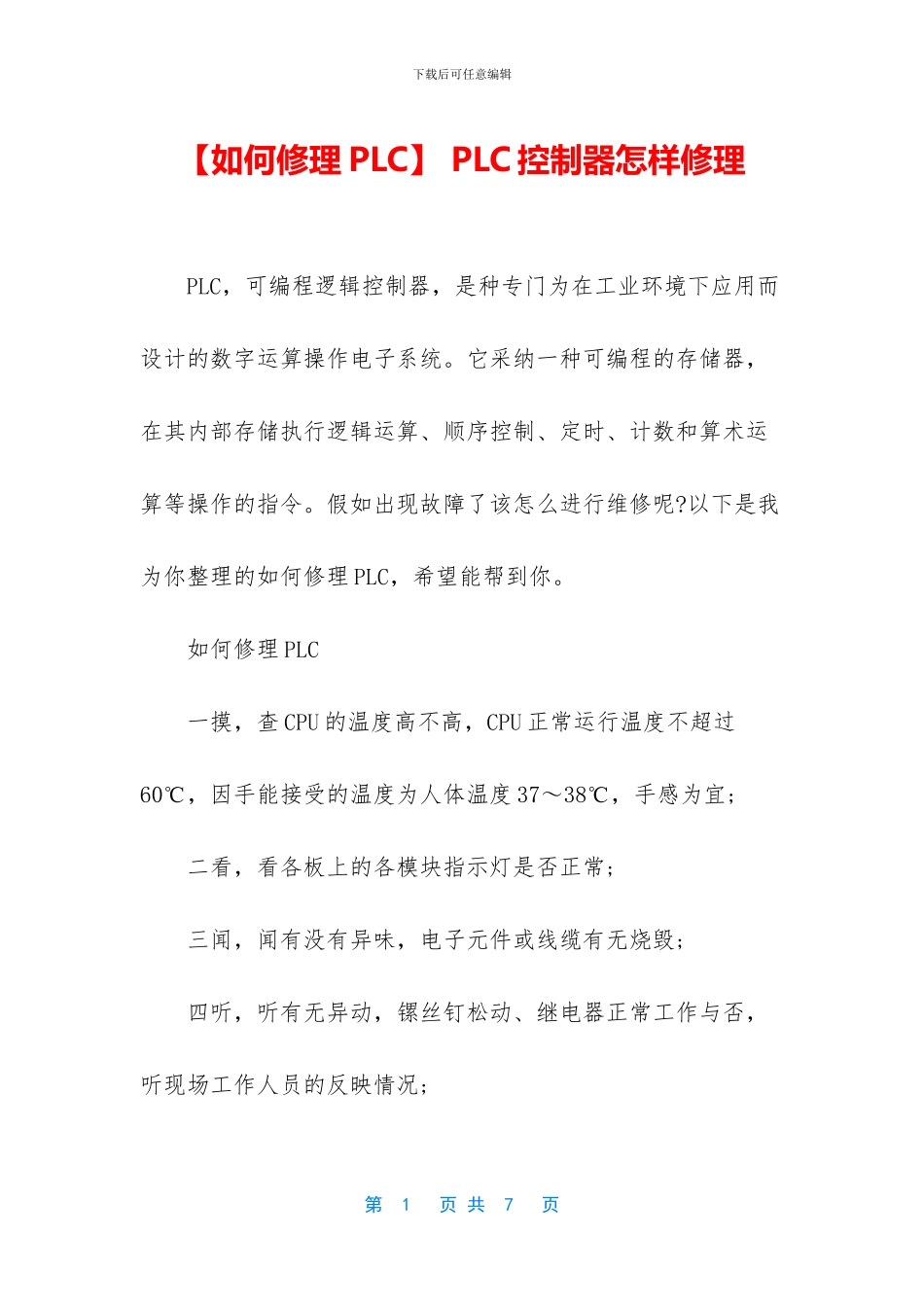

下载后可任意编辑【如何修理 PLC】 PLC 控制器怎样修理 PLC,可编程逻辑控制器,是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采纳一种可编程的存储器,在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令。假如出现故障了该怎么进行维修呢?以下是我为你整理的如何修理 PLC,希望能帮到你。 如何修理 PLC 一摸,查 CPU 的温度高不高,CPU 正常运行温度不超过60℃,因手能接受的温度为人体温度 37~38℃,手感为宜; 二看,看各板上的各模块指示灯是否正常; 三闻,闻有没有异味,电子元件或线缆有无烧毁; 四听,听有无异动,镙丝钉松动、继电器正常工作与否,听现场工作人员的反映情况; 第 1 页 共 7 页下载后可任意编辑 五出现故障根据图纸和工艺流程来寻找故障所在地; 六对不确定的部位进行部件替换法来确定故障。 故障检测具体步骤:当 PLC 的软件不正常时,主要看 CPU的 RUN 状态是否正常,不正常则进行 CPU 清除后重新下载控制程序。当 PLC 硬件不正常时则要按以下顺序进行检查工作: 1、查看 PLC 电源是否有电:有电则测量电压是否在+24V 的±5%范围之内,有电且正常,则进行下一步;有电不正常则进行电源模块的输出端与输入端进行检测,若输出端不正常而输入端正常,则更换模块;若输入端不正常,则进行输入端的逆流法则进行相应检查,如进行 24V 交直流变压器的输入电压端的沟通电压 220V 的±10%检查,正常,则更换直流 24V 变压器。无电则按迹寻踪,借助原理图+现场布置总图+接线图纸,检查给电源模块供电的各种电器器件的输出端的接线是否正确,不正确,重新接线;正确用万用表则检查空气开关的进线端与出线端第 2 页 共 7 页下载后可任意编辑有无正常供电,无正常供电,查明是外界还是自身原因,若为外界则是电压不足还是根本无电压,或负载过重,又或严重过流等等的分析,一直到将事故排除正常供电为止;若为本身器件坏则更换之。 2、了解过 CPU 工作模式及优先级:高优先级有STOP、HOLDUP、xxxx(xxxxTART、xxxxTART);低优先级有:RUN、RUN-P(PG/PC 的在线读写程序)。查看 CPU 是在 RUN 模式,或是在 STOP 模式,又或是 RUN 模式的闪耀状态和 STOP 模式兼有的保持模式或叫调试模式。假如仅是 RUN 模式则 CPU 和各板为正常进行第 3 步。假如是保持模式出现,可能是运行过程中用户程序出现断点而处于调试程序状态,或在启动模式下断...
