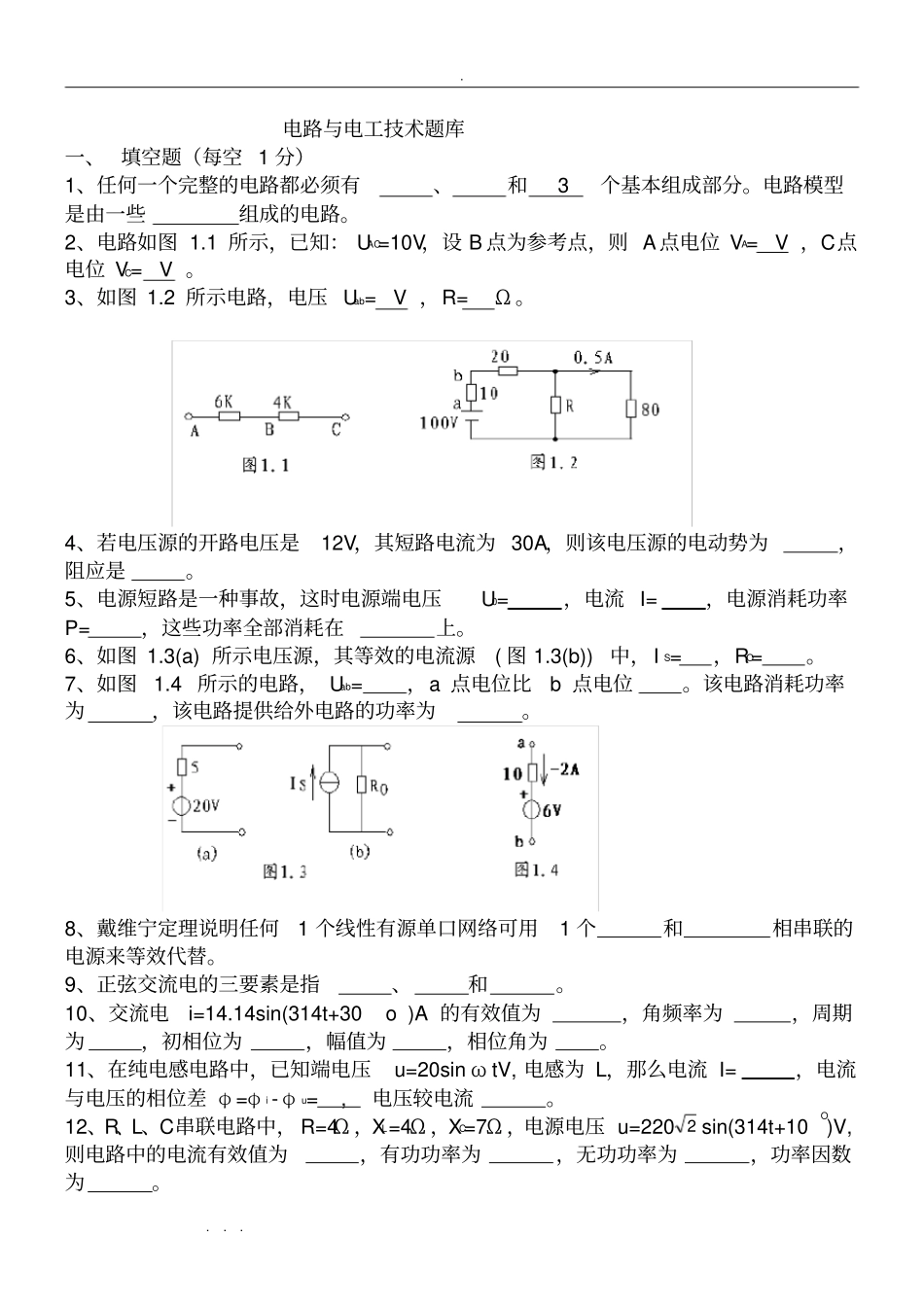

. . . . 电路与电工技术题库一、 填空题（每空 1 分）1、任何一个完整的电路都必须有、和 3个基本组成部分。电路模型是由一些组成的电路。2、电路如图 1.1 所示，已知： UAC=10V，设 B 点为参考点，则 A点电位 VA= V ，C点电位 VC= V 。3、如图 1.2 所示电路，电压 Uab= V ，R= Ω 。4、若电压源的开路电压是12V，其短路电流为 30A，则该电压源的电动势为，阻应是。5、电源短路是一种事故，这时电源端电压U0= ，电流 I= ，电源消耗功率P= ，这些功率全部消耗在上。6、如图 1.3(a) 所示电压源，其等效的电流源( 图 1.3(b))中，I S= ，RO= 。7、如图1.4 所示的电路， Uab= ，a 点电位比b 点电位。该电路消耗功率为，该电路提供给外电路的功率为。8、戴维宁定理说明任何1 个线性有源单口网络可用1 个和相串联的电源来等效代替。9、正弦交流电的三要素是指、和。10、交流电i=14.14sin(314t+30o )A 的有效值为，角频率为，周期为，初相位为，幅值为，相位角为。11、在纯电感电路中，已知端电压u=20sin ω tV, 电感为 L，那么电流 I= ，电流与电压的相位差 φ =φ i - φ u= ,电压较电流。12、R、L、C串联电路中， R=4Ω ，XL=4Ω ，XC=7Ω ，电源电压 u=220 2 sin(314t+10O)V,则电路中的电流有效值为，有功功率为，无功功率为，功率因数为。. . . . 13、已知 2 串联元件的两端有效值分别为6V和 8V。若这 2 个元件是电阻和电感，则总电压的有效值为；若这 2 个元件是电阻和电容，则总电压的有效值为；若这 2 个元件是电感和电容，则总电压的有效值为；若这 2 个元件都是电阻，则总电压有效值为。14、如图 1.5 所示电路中，当交流电压的有效值不变，频率增高时，I R，I C，I L，I 。15、求下列各交流电路中的未知电压或电流的有效值（图1.6 中已知电压、电流均为有效值）。UR= ，U= ，I= ，I= 。16、在 R、L、C串联电路中发生的谐振称为谐振。谐振时电路阻抗最，电流最，电路呈现性质。17、R、L、C 串联电路接在交流电源上，当XC=XL 时，电路将发生现象，电路阻抗的性质为，总电压与电流的相位差。18、一阻抗 Z=4-j3 Ω 接于 220V交流电源上，这是性电路，电流 I= ，电流于电压，相位差是。19、某正弦电压的频率为20Hz，有效值为210 V，在 t=0 时，电压的瞬时值为5V，且此时电压在增高，则该电压的T= s，瞬时值表达式 u= 。20、如图 1.7...
