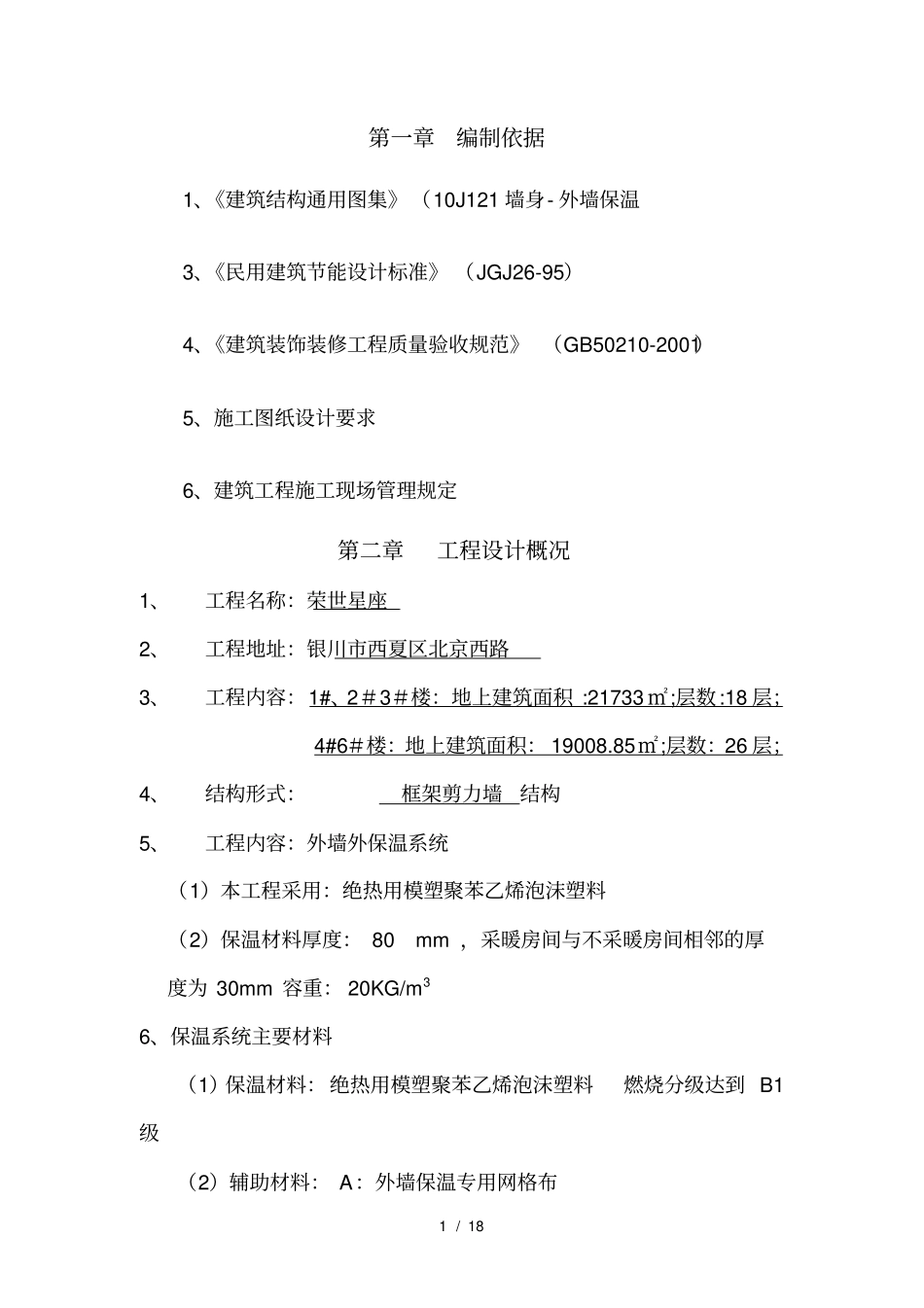

1 / 18 第一章编制依据1、《建筑结构通用图集》(10J121 墙身- 外墙保温3、《民用建筑节能设计标准》 (JGJ26-95)4、《建筑装饰装修工程质量验收规范》 (GB50210-2001)5、施工图纸设计要求6、建筑工程施工现场管理规定第二章工程设计概况1、工程名称:荣世星座2、工程地址:银川市西夏区北京西路3、工程内容:1#、2#3#楼:地上建筑面积 :21733 ㎡;层数:18 层;4#6#楼:地上建筑面积: 19008.85㎡;层数:26 层;4、结构形式:框架剪力墙结构5、工程内容:外墙外保温系统(1)本工程采用:绝热用模塑聚苯乙烯泡沫塑料(2)保温材料厚度: 80 mm ,采暖房间与不采暖房间相邻的厚度为 30mm 容重: 20KG/m3 6、保温系统主要材料(1)保温材料:绝热用模塑聚苯乙烯泡沫塑料燃烧分级达到 B1级(2)辅助材料: A:外墙保温专用网格布2 / 18 B:膨胀钢钉: 6mm*120mm C:镀锌角钢: 60mm*60mm*4mm D:专用胶粘剂:生产品牌与标志第三章聚苯板保温构造施工1、基本构造1.1适用于聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。基层墙体可以是混凝土墙和各种砌体辅有锚栓的外贴面砖薄抹灰外保温系统构造表表 1.2 基层墙体①聚苯镀锌钢丝网聚合物砂浆做法外墙外保温系统基本构造构造示意粘结层②保温层③底层防护层④增强材料⑤面层防护层⑥外饰面⑦混凝土墙,各种砌体墙聚合物粘结剂,聚苯板聚合物抹面砂浆大德网加设机械锚固件聚合物抹面砂浆饰面砖2、 技术指标2.1 水泥:强度等级 42.5 普通硅酸盐水泥, 应符合 GB175-1999《硅酸盐水泥、普通硅酸盐水泥》的规定。2.2 中砂:应符合 JGJ52-92《普通混凝土用砂质量标准及检验方法》的规定,筛除大于 2.5mm颗粒,含泥量少于 3%。2.3 聚苯板钢丝网聚合物砂浆外保温系统(不包括粘结层):其技术指标应符合表 2.3 要求。3 / 18 外保温系统(不包括粘结层)技术指标表 2.3 项目指标系统热阻, m2· k/w 符合建筑节能规定指标透水性( 24h),ml ≤3 水蒸气湿流密度, g/ m2· h,(包括外饰面,不含瓷砖)≥1.00 抗冲击强度, J 标准做法3 无裂缝加强做法10 无裂缝24h 吸水量※,g/ m2(不含饰面层)≤1000 冻融( 25 次)表面应无破损、 裂纹、剥落现象※如吸水量≤ 500 g/ m2,可不做冻融试验2.4 聚苯乙烯泡沫塑料板:其性能指标除应符合表2.4.1 ,表 2.4.2 的要求外,还应符合 GB/T10801.1-2002...
