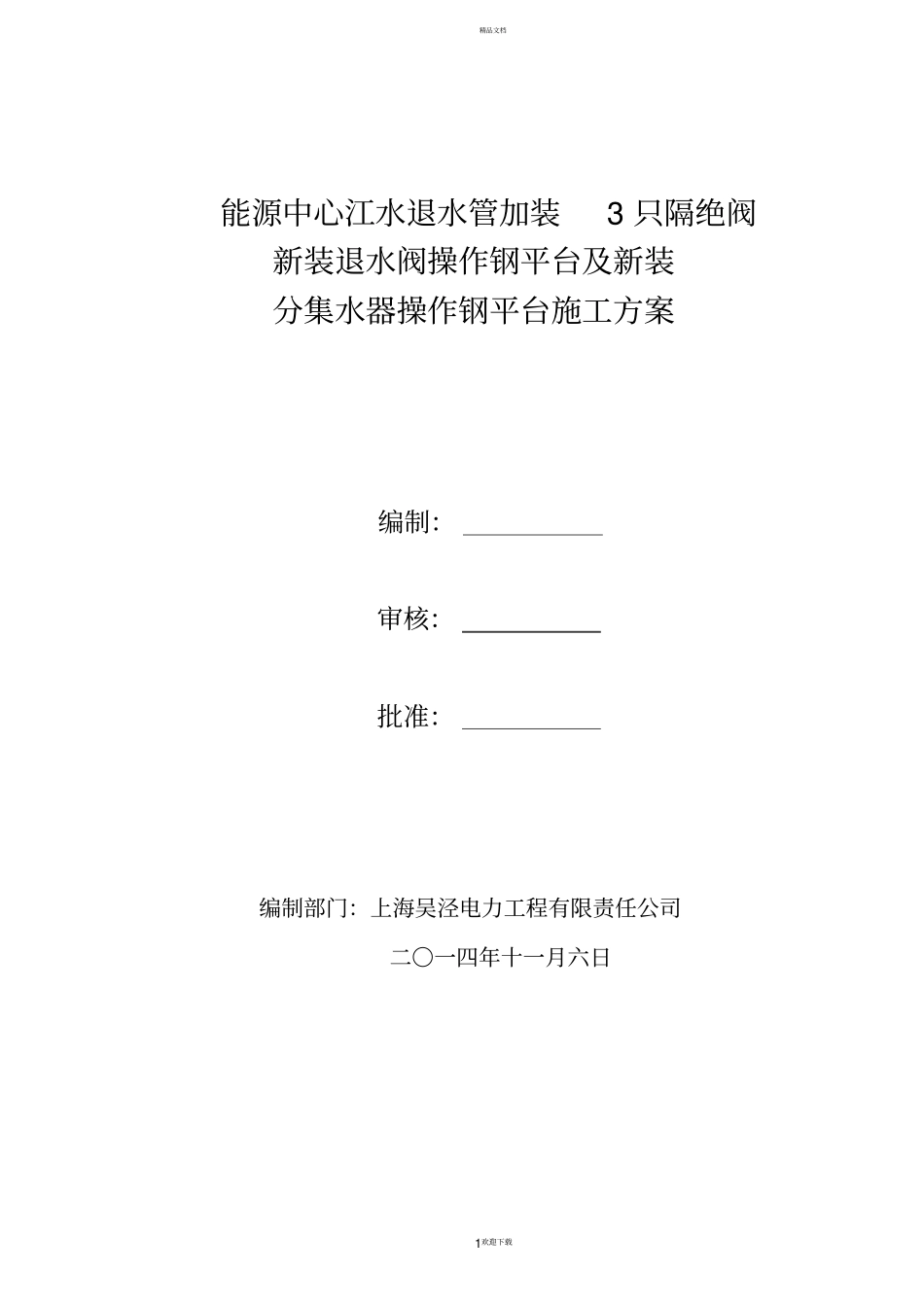

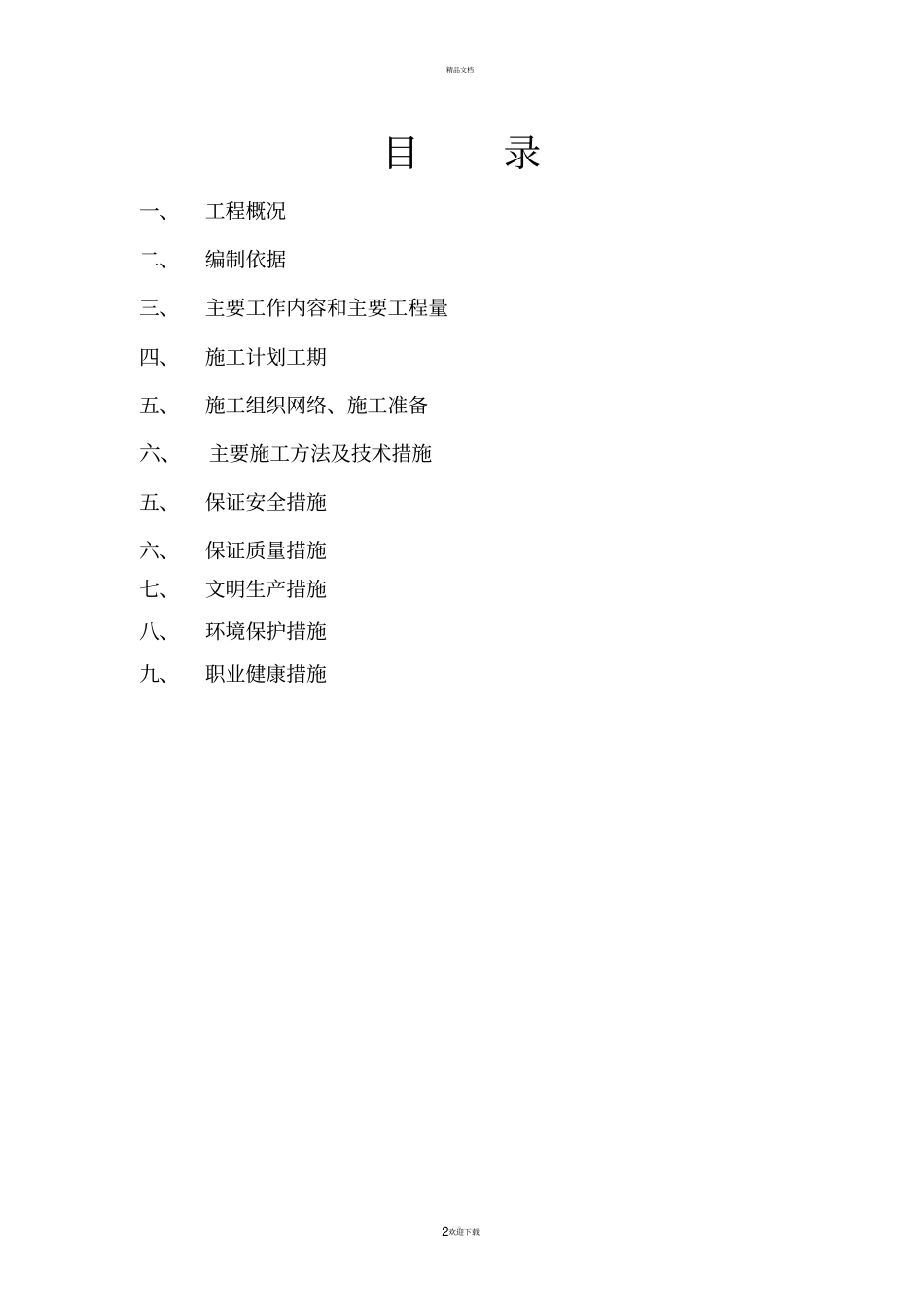

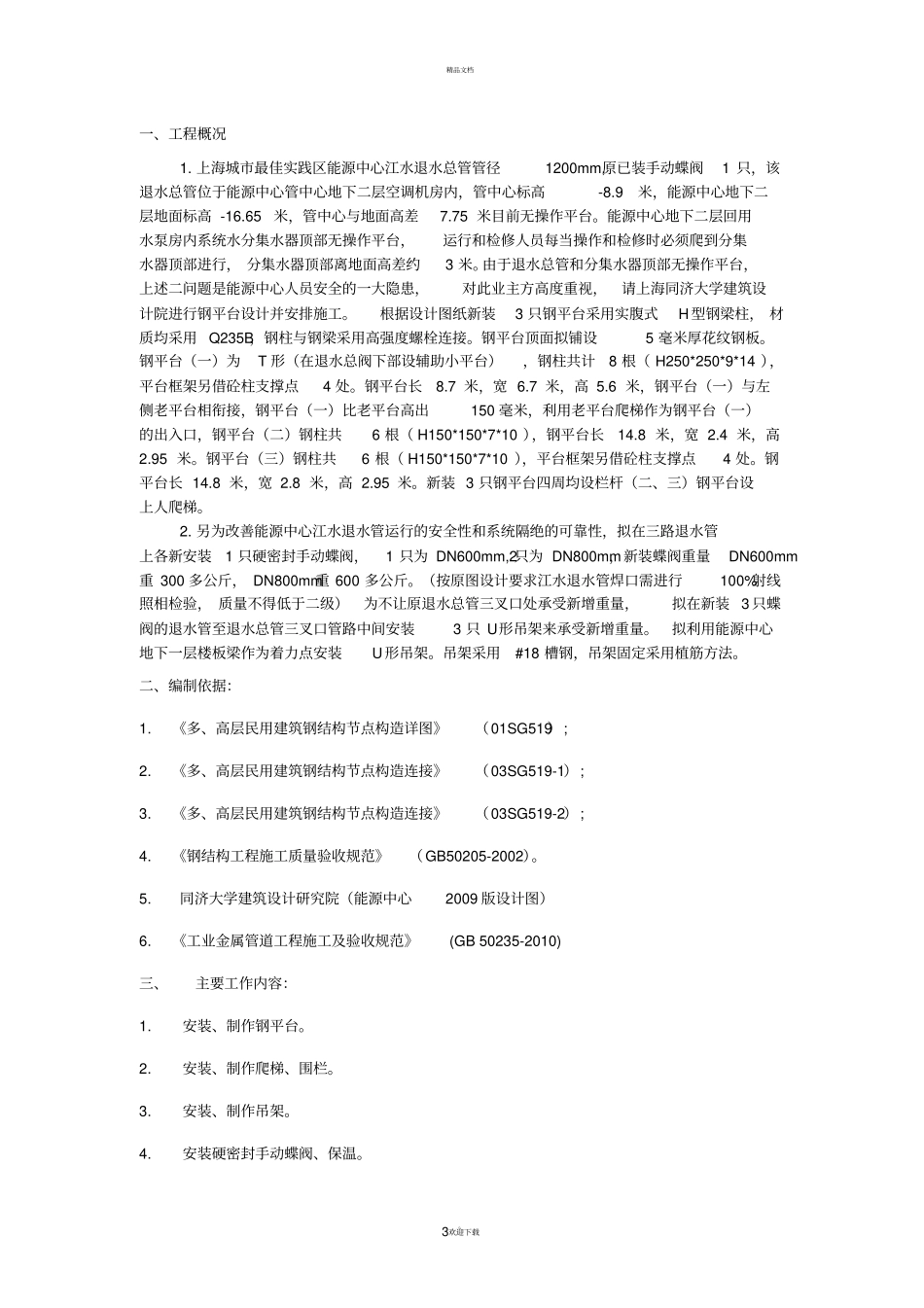

精品文档。1欢迎下载能源中心江水退水管加装3 只隔绝阀新装退水阀操作钢平台及新装分集水器操作钢平台施工方案编制：审核：批准：编制部门：上海吴泾电力工程有限责任公司二〇一四年十一月六日精品文档。2欢迎下载目录一、工程概况二、编制依据三、主要工作内容和主要工程量四、施工计划工期五、施工组织网络、施工准备六、主要施工方法及技术措施五、保证安全措施六、保证质量措施七、文明生产措施八、环境保护措施九、职业健康措施精品文档。3欢迎下载一、工程概况1. 上海城市最佳实践区能源中心江水退水总管管径1200mm,原已装手动蝶阀1 只，该退水总管位于能源中心管中心地下二层空调机房内，管中心标高-8.9米，能源中心地下二层地面标高 -16.65米，管中心与地面高差7.75 米目前无操作平台。能源中心地下二层回用水泵房内系统水分集水器顶部无操作平台，运行和检修人员每当操作和检修时必须爬到分集水器顶部进行， 分集水器顶部离地面高差约3 米。由于退水总管和分集水器顶部无操作平台，上述二问题是能源中心人员安全的一大隐患，对此业主方高度重视，请上海同济大学建筑设计院进行钢平台设计并安排施工。根据设计图纸新装3 只钢平台采用实腹式H型钢梁柱， 材质均采用 Q235B，钢柱与钢梁采用高强度螺栓连接。钢平台顶面拟铺设5 毫米厚花纹钢板。钢平台（一）为T 形（在退水总阀下部设辅助小平台），钢柱共计8 根（ H250*250*9*14 ），平台框架另借砼柱支撑点4 处。钢平台长8.7 米，宽 6.7 米，高 5.6 米，钢平台（一）与左侧老平台相衔接，钢平台（一）比老平台高出150 毫米，利用老平台爬梯作为钢平台（一）的出入口，钢平台（二）钢柱共6 根（ H150*150*7*10 ），钢平台长14.8 米，宽 2.4 米，高2.95 米。钢平台（三）钢柱共6 根（ H150*150*7*10 ），平台框架另借砼柱支撑点4 处。钢平台长 14.8 米，宽 2.8 米，高 2.95 米。新装 3 只钢平台四周均设栏杆（二、三）钢平台设上人爬梯。2. 另为改善能源中心江水退水管运行的安全性和系统隔绝的可靠性，拟在三路退水管上各新安装1 只硬密封手动蝶阀，1 只为 DN600mm,2只为 DN800mm，新装蝶阀重量DN600mm重 300 多公斤， DN800mm重 600 多公斤。（按原图设计要求江水退水管焊口需进行100%射线照相检验， 质量不得低于二级）为不让原退水总管三叉口处承受新增重量，拟在新装 3 只蝶阀的退水管至退水总管三叉口管路中间安装3 只 U形吊架...
