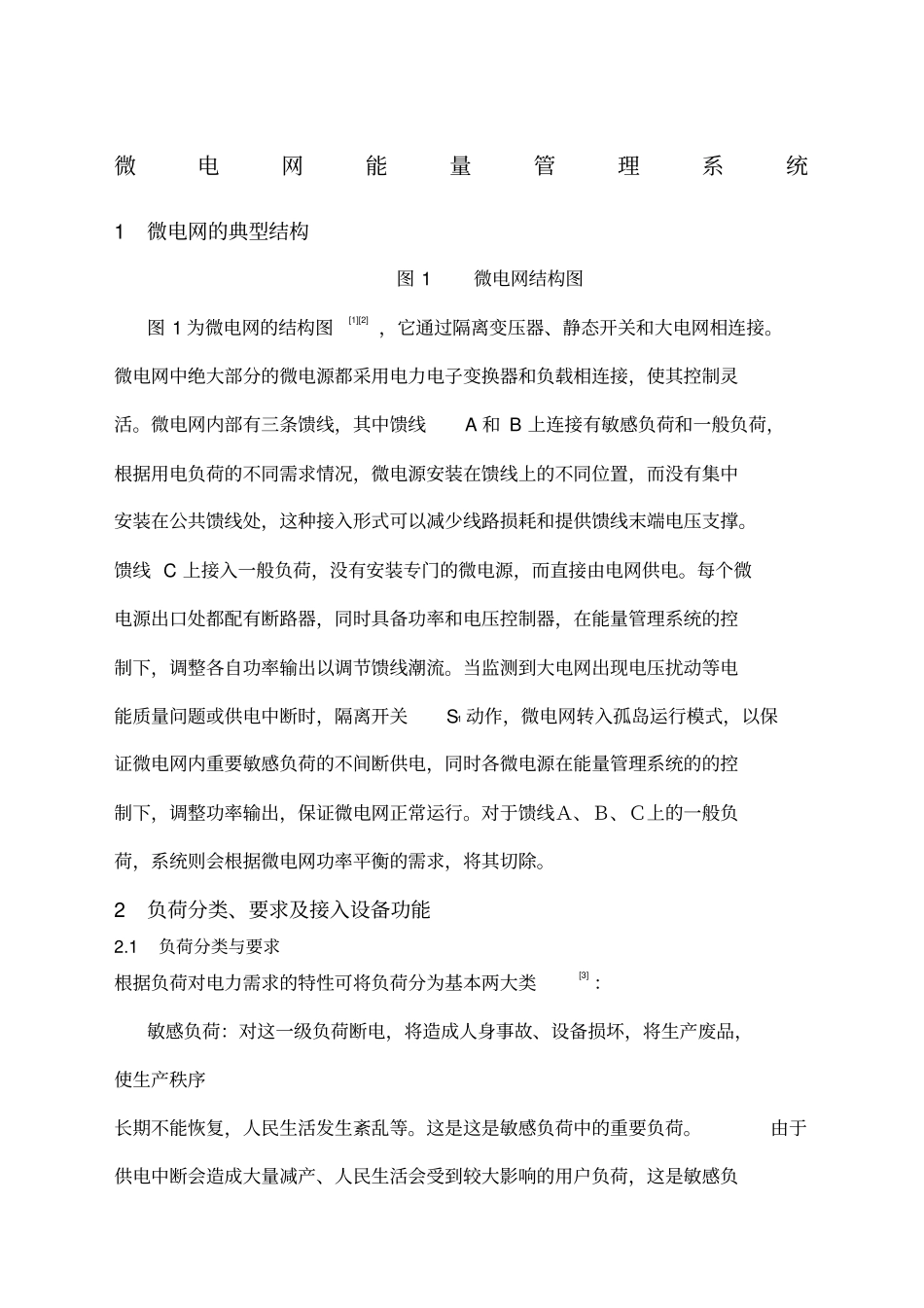

微电网能量管理系统1微电网的典型结构图 1 微电网结构图图 1 为微电网的结构图[1][2] ，它通过隔离变压器、静态开关和大电网相连接。微电网中绝大部分的微电源都采用电力电子变换器和负载相连接，使其控制灵活。微电网内部有三条馈线，其中馈线A 和 B 上连接有敏感负荷和一般负荷，根据用电负荷的不同需求情况，微电源安装在馈线上的不同位置，而没有集中安装在公共馈线处，这种接入形式可以减少线路损耗和提供馈线末端电压支撑。馈线 C 上接入一般负荷，没有安装专门的微电源，而直接由电网供电。每个微电源出口处都配有断路器，同时具备功率和电压控制器，在能量管理系统的控制下，调整各自功率输出以调节馈线潮流。当监测到大电网出现电压扰动等电能质量问题或供电中断时，隔离开关S1 动作，微电网转入孤岛运行模式，以保证微电网内重要敏感负荷的不间断供电，同时各微电源在能量管理系统的的控制下，调整功率输出，保证微电网正常运行。对于馈线Ａ、Ｂ、Ｃ上的一般负荷，系统则会根据微电网功率平衡的需求，将其切除。2负荷分类、要求及接入设备功能2.1负荷分类与要求根据负荷对电力需求的特性可将负荷分为基本两大类[3] ：敏感负荷：对这一级负荷断电，将造成人身事故、设备损坏，将生产废品，使生产秩序长期不能恢复，人民生活发生紊乱等。这是这是敏感负荷中的重要负荷。由于供电中断会造成大量减产、人民生活会受到较大影响的用户负荷，这是敏感负荷中的比较重要的负荷。一般负荷 （非敏感负荷） ：敏感负荷以外的属于一般负荷。可视为一个可控的负荷参与微电网的能量调度，并且在适当的时候（孤网模式时）可中断其供电，以此确保敏感负荷的正常供电。要求：敏感负荷。保证不间断供电以及较高的供电质量。并由独立电源供电。非敏感负荷对供电方式无特殊要求。2.2负荷接入设备功能(1) 负荷通断控制在正常情况下，敏感负荷与一般负荷均应正常供电，当微电网系统因事故出现功率缺额或运行在孤岛模式，应采取切断一般负荷，确保敏感负荷的正常供电。(2) 负荷保护具有自动跳闸和电动合闸功能，可切断故障电流，发挥保护作用。(3) 微电网功率平衡控制－自动低频减载[4]当微电网系统因事故出现功率缺额时，其频率将随之急剧下降，自动低频减载装置的任务是迅速断开相应数量的一般负荷，使系统频率在不低于某一允许值的情况下，达到有功功率的平衡，以确保微电网系统安全运行。(4) 负荷监测提供微电网线路负荷的实时数据包括负荷...
