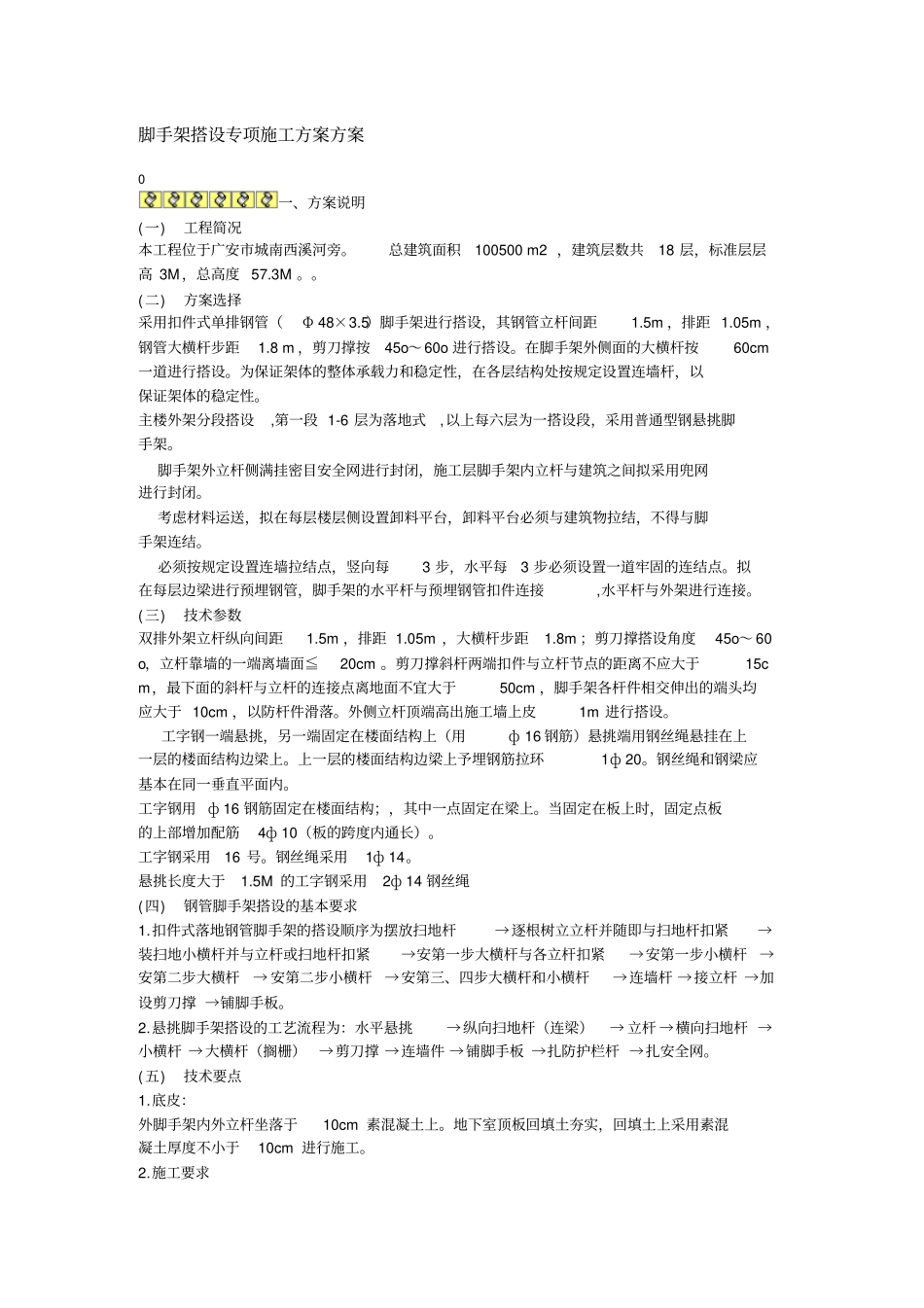

脚手架搭设专项施工方案方案0一、方案说明(一) 工程简况本工程位于广安市城南西溪河旁。总建筑面积100500 m2 ，建筑层数共18 层，标准层层高 3M，总高度 57.3M 。。(二) 方案选择采用扣件式单排钢管（Φ 48×3.5）脚手架进行搭设，其钢管立杆间距1.5m ，排距 1.05m ，钢管大横杆步距1.8 m ，剪刀撑按45o～60o 进行搭设。在脚手架外侧面的大横杆按60cm一道进行搭设。为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙杆，以保证架体的稳定性。主楼外架分段搭设,第一段 1-6 层为落地式 ,以上每六层为一搭设段，采用普通型钢悬挑脚手架。脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑之间拟采用兜网进行封闭。考虑材料运送，拟在每层楼层侧设置卸料平台，卸料平台必须与建筑物拉结，不得与脚手架连结。必须按规定设置连墙拉结点，竖向每3 步，水平每3 步必须设置一道牢固的连结点。拟在每层边梁进行预埋钢管，脚手架的水平杆与预埋钢管扣件连接,水平杆与外架进行连接。(三) 技术参数双排外架立杆纵向间距1.5m ，排距 1.05m ，大横杆步距1.8m ；剪刀撑搭设角度45o～ 60o，立杆靠墙的一端离墙面≦20cm 。剪刀撑斜杆两端扣件与立杆节点的距离不应大于15cm，最下面的斜杆与立杆的连接点离地面不宜大于50cm ，脚手架各杆件相交伸出的端头均应大于 10cm ，以防杆件滑落。外侧立杆顶端高出施工墙上皮1m 进行搭设。工字钢一端悬挑，另一端固定在楼面结构上（用ф 16 钢筋）悬挑端用钢丝绳悬挂在上一层的楼面结构边梁上。上一层的楼面结构边梁上予埋钢筋拉环1ф 20。钢丝绳和钢梁应基本在同一垂直平面内。工字钢用 ф 16 钢筋固定在楼面结构；，其中一点固定在梁上。当固定在板上时，固定点板的上部增加配筋4ф 10（板的跨度内通长）。工字钢采用16 号。钢丝绳采用1ф 14。悬挑长度大于1.5M 的工字钢采用2ф 14 钢丝绳(四) 钢管脚手架搭设的基本要求1.扣件式落地钢管脚手架的搭设顺序为摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→ 安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆 →接立杆 →加设剪刀撑 →铺脚手板。2.悬挑脚手架搭设的工艺流程为：水平悬挑→纵向扫地杆（连梁）→ 立杆 →横向扫地杆 →小横杆 →大横杆（搁栅）→剪刀撑 →连墙件 →铺脚手板 ...
