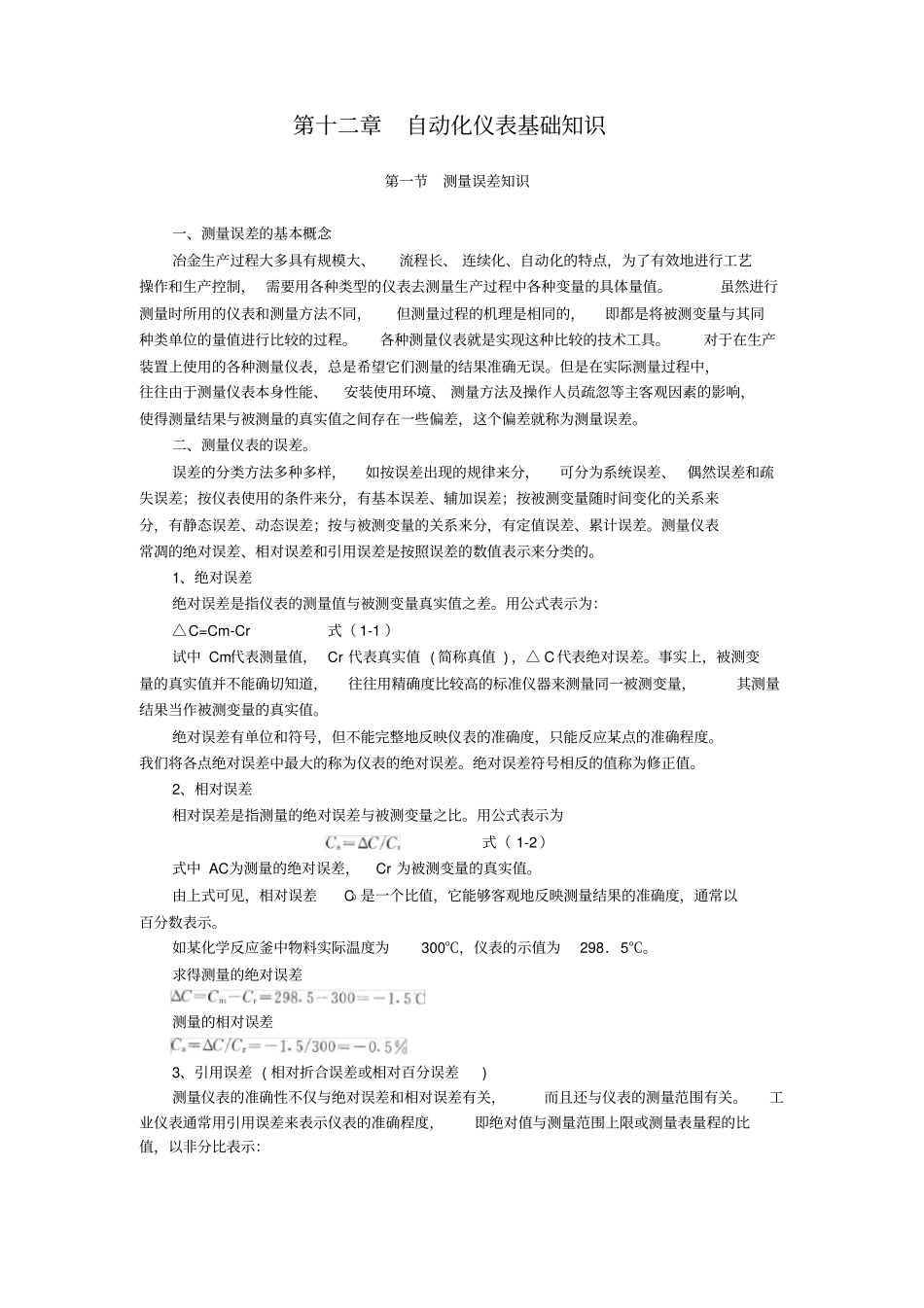

第十二章自动化仪表基础知识第一节测量误差知识一、测量误差的基本概念冶金生产过程大多具有规模大、流程长、 连续化、自动化的特点，为了有效地进行工艺操作和生产控制， 需要用各种类型的仪表去测量生产过程中各种变量的具体量值。虽然进行测量时所用的仪表和测量方法不同，但测量过程的机理是相同的，即都是将被测变量与其同种类单位的量值进行比较的过程。各种测量仪表就是实现这种比较的技术工具。对于在生产装置上使用的各种测量仪表，总是希望它们测量的结果准确无误。但是在实际测量过程中，往往由于测量仪表本身性能、安装使用环境、 测量方法及操作人员疏忽等主客观因素的影响，使得测量结果与被测量的真实值之间存在一些偏差，这个偏差就称为测量误差。二、测量仪表的误差。误差的分类方法多种多样，如按误差出现的规律来分，可分为系统误差、 偶然误差和疏失误差；按仪表使用的条件来分，有基本误差、辅加误差；按被测变量随时间变化的关系来分，有静态误差、动态误差；按与被测变量的关系来分，有定值误差、累计误差。测量仪表常凋的绝对误差、相对误差和引用误差是按照误差的数值表示来分类的。1、绝对误差绝对误差是指仪表的测量值与被测变量真实值之差。用公式表示为：△C=Cm-Cr 式（ 1-1 ）试中 Cm代表测量值， Cr 代表真实值 ( 简称真值 ) ，△ C代表绝对误差。事实上，被测变量的真实值并不能确切知道，往往用精确度比较高的标准仪器来测量同一被测变量，其测量结果当作被测变量的真实值。绝对误差有单位和符号，但不能完整地反映仪表的准确度，只能反应某点的准确程度。我们将各点绝对误差中最大的称为仪表的绝对误差。绝对误差符号相反的值称为修正值。2、相对误差相对误差是指测量的绝对误差与被测变量之比。用公式表示为式（ 1-2 ）式中 AC为测量的绝对误差，Cr 为被测变量的真实值。由上式可见，相对误差C0 是一个比值，它能够客观地反映测量结果的准确度，通常以百分数表示。如某化学反应釜中物料实际温度为300℃，仪表的示值为298．5℃。求得测量的绝对误差测量的相对误差3、引用误差 ( 相对折合误差或相对百分误差) 测量仪表的准确性不仅与绝对误差和相对误差有关，而且还与仪表的测量范围有关。工业仪表通常用引用误差来表示仪表的准确程度，即绝对值与测量范围上限或测量表量程的比值，以非分比表示：式（ 1-3 ）即式中△ C为测量的绝对误差，Cmax为测量仪表上限值，Cmin 为测量仪表下限...
