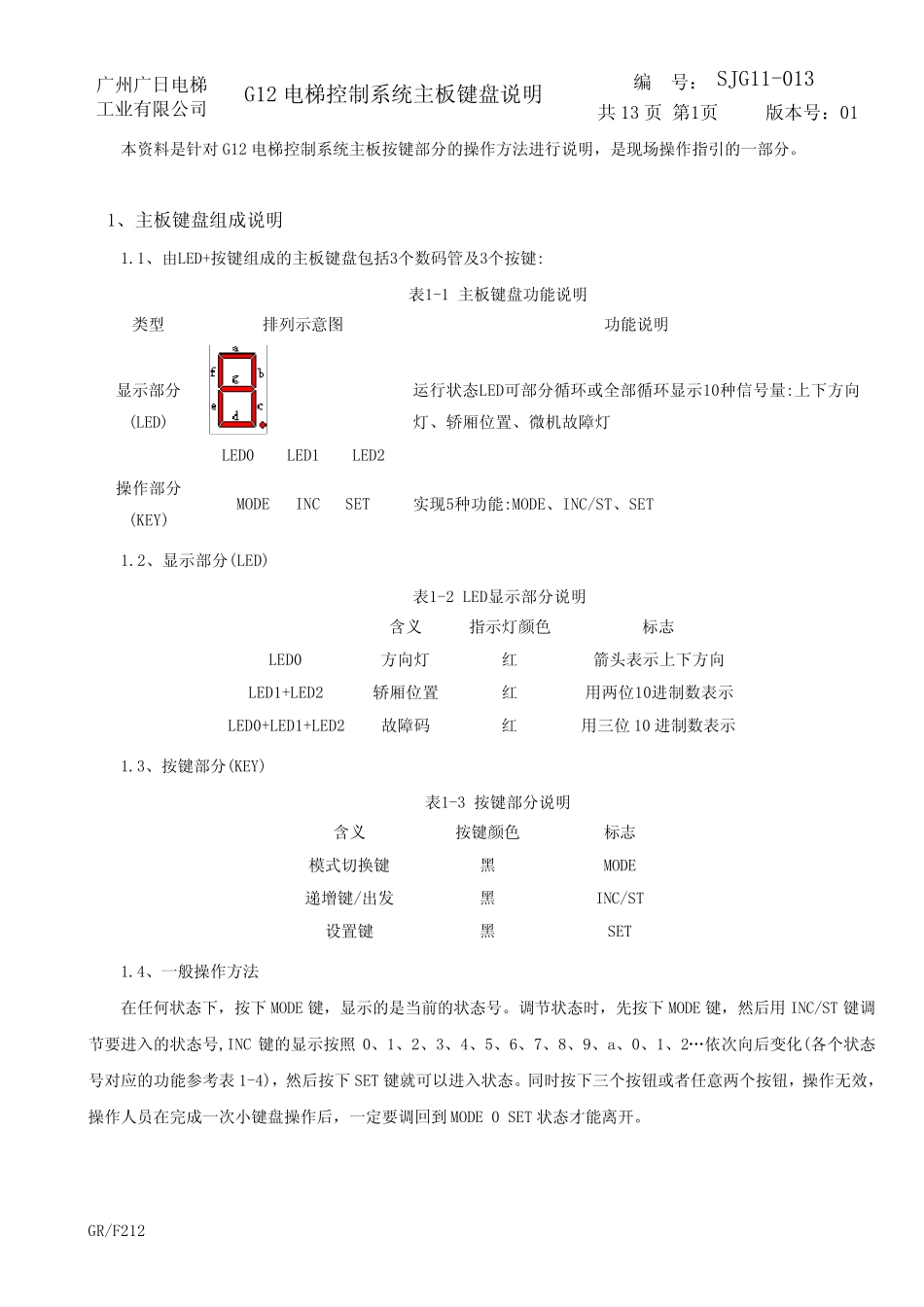

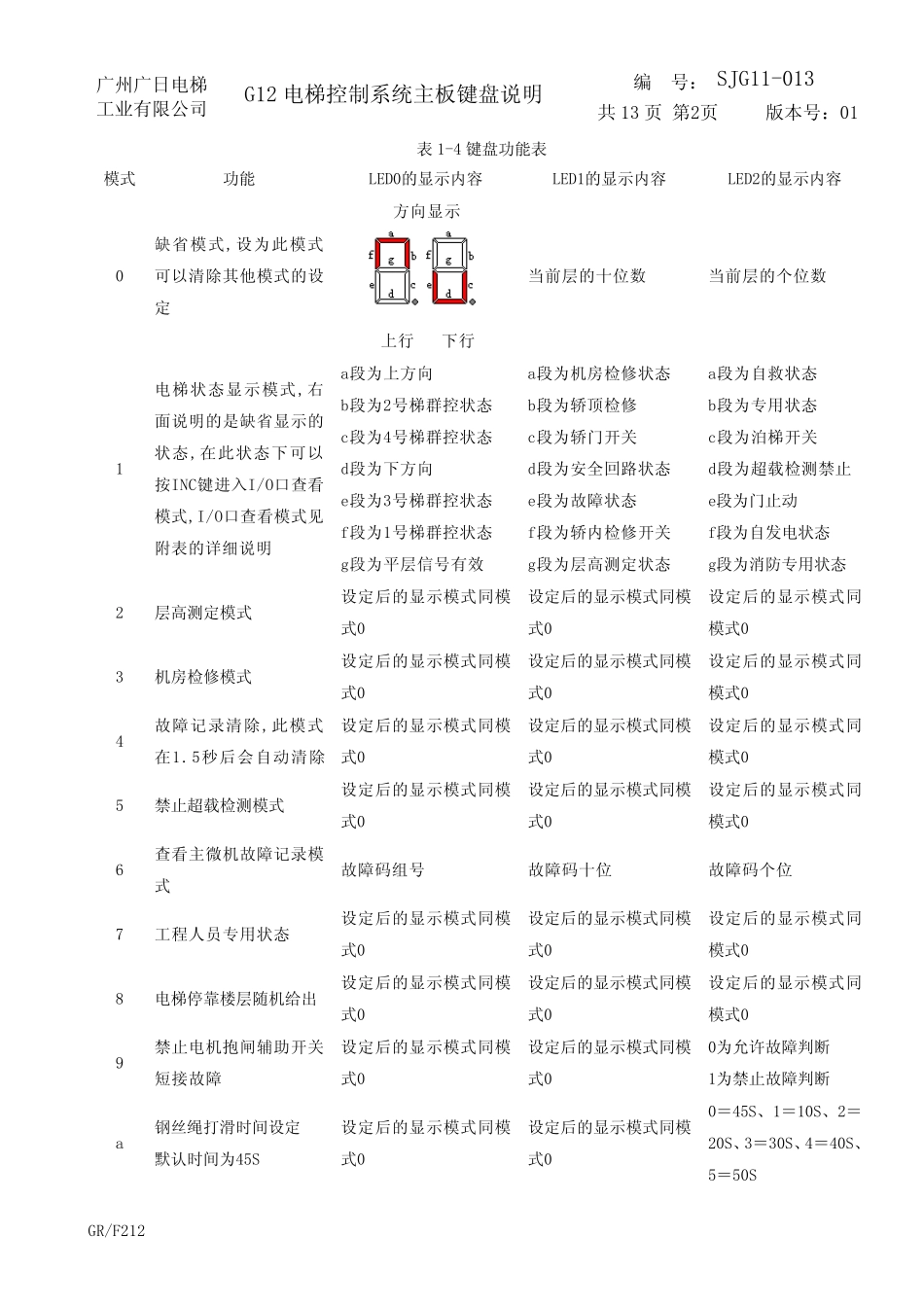

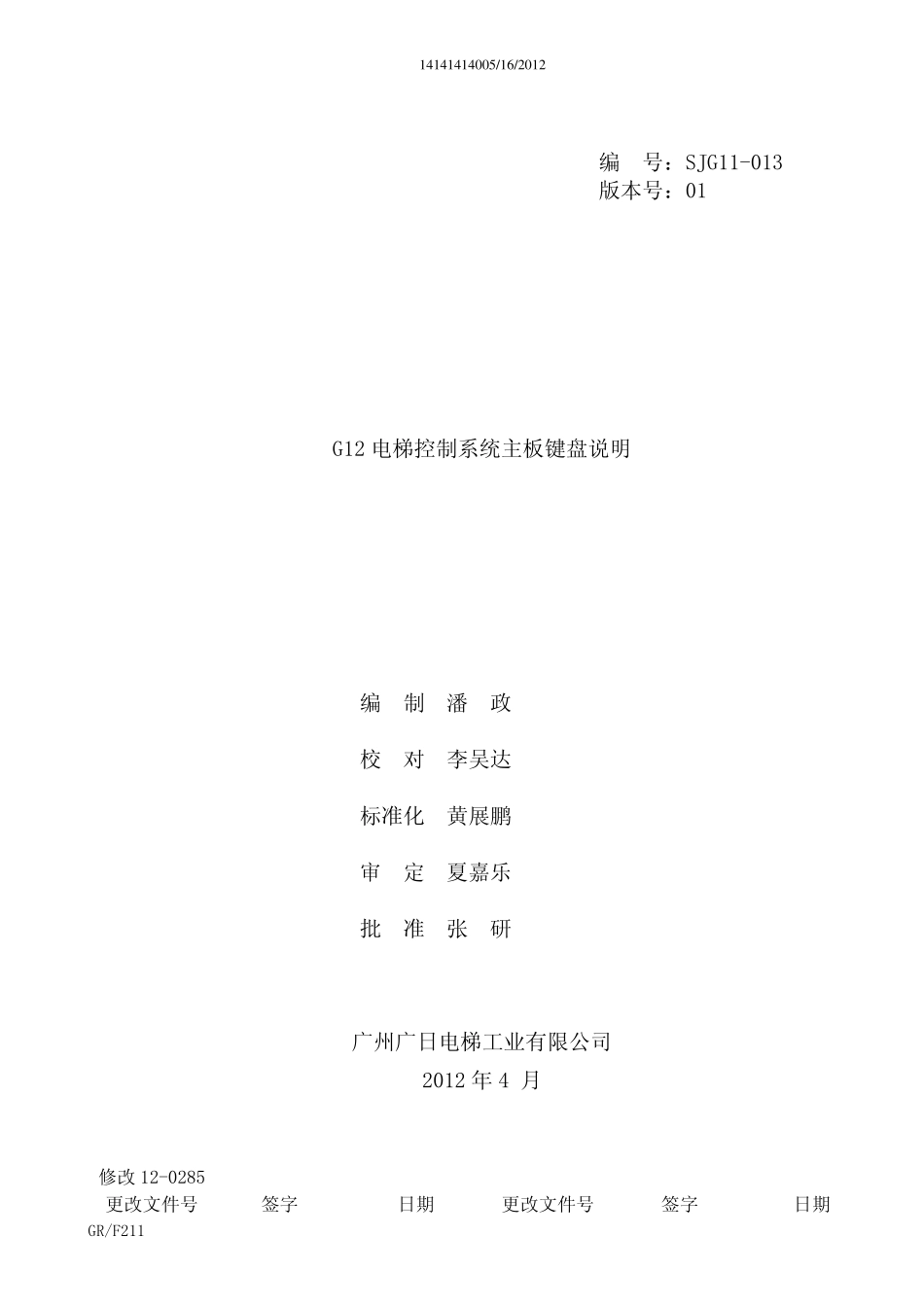

1 4 1 4 1 4 1 4 0 0 5 /1 6 /2 0 1 2 修改12-0285 更改文件号 签字 日期 更改文件号 签字 日期 GR/F211 编 号：SJG11-013 版本号：01 G12 电梯控制系统主板键盘说明 编 制 潘 政 校 对 李吴达 标准化 黄展鹏 审 定 夏嘉乐 批 准 张 研 广州广日电梯工业有限公司 2012 年 4 月 广 州 广 日 电 梯 工 业 有 限 公 司 G12 电 梯 控 制 系 统 主 板 键 盘 说 明 编 号 ： SJG11-013 共 13 页 第 1页 版 本 号 ： 01 GR/F212 本 资 料 是 针 对 G12 电 梯 控 制 系 统 主 板 按 键 部 分 的 操 作 方 法 进 行 说 明 ， 是 现 场 操 作 指 引 的 一 部 分 。 1、 主 板 键 盘 组 成 说 明 1.1、 由 LED+按 键 组 成 的 主 板 键 盘 包 括 3个 数 码 管 及 3个 按 键 : 表 1-1 主 板 键 盘 功 能 说 明 类 型 排 列 示 意 图 功 能 说 明 显 示 部 分(LED) LED0 LED1 LED2 运 行 状 态 LED可 部 分 循 环 或 全 部 循 环 显 示 10种 信 号 量 :上 下 方 向灯 、 轿 厢 位 置 、 微 机 故 障 灯 操 作 部 分(KEY) MODE INC SET 实 现 5种 功 能 :MODE、 INC/ST、 SET 1.2、 显 示 部 分 (LED) 表 1-2 LED显 示 部 分 说 明 含 义 指 示 灯 颜 色 标 志 LED0 方 向 灯 红 箭 头 表 示 上 下 方 向 LED1+LED2 轿 厢 位 置 红 用 两 位 10进 制 数 表 示 LED0+LED1+LED2 故 障 码 红 用 三 位 10 进 制 数 表 示 1.3、 按 键 部 分 (KEY) 表 1-3 按 键 部 分 说 明 含 义 按 键 颜 色 标 志 模 式 切 换 键 黑 MODE 递 增 键 /出 发 黑 INC/ST 设 置 键 黑 SET 1.4、 一 般 操 作 方 法 在 任 何 状 态 下 ， 按 下 MODE 键 ， 显 示 的 是 当 前 的 状 态 号 。 调 节 状 态 时 ， 先按 下 MODE 键 ， 然后用 INC/ST 键 调节 要进 入的 状 态 号 ,INC 键 的 显 示 按 照0、 1、 2、 3、 4、 5、 6、 7、 8、 9、 a、 0、 1、 2…依次向 后变化(各个 状 态号 对 应的 功 能 参考表 1-4)， 然后按 下...
