广州数控GSK218M加工中心系统

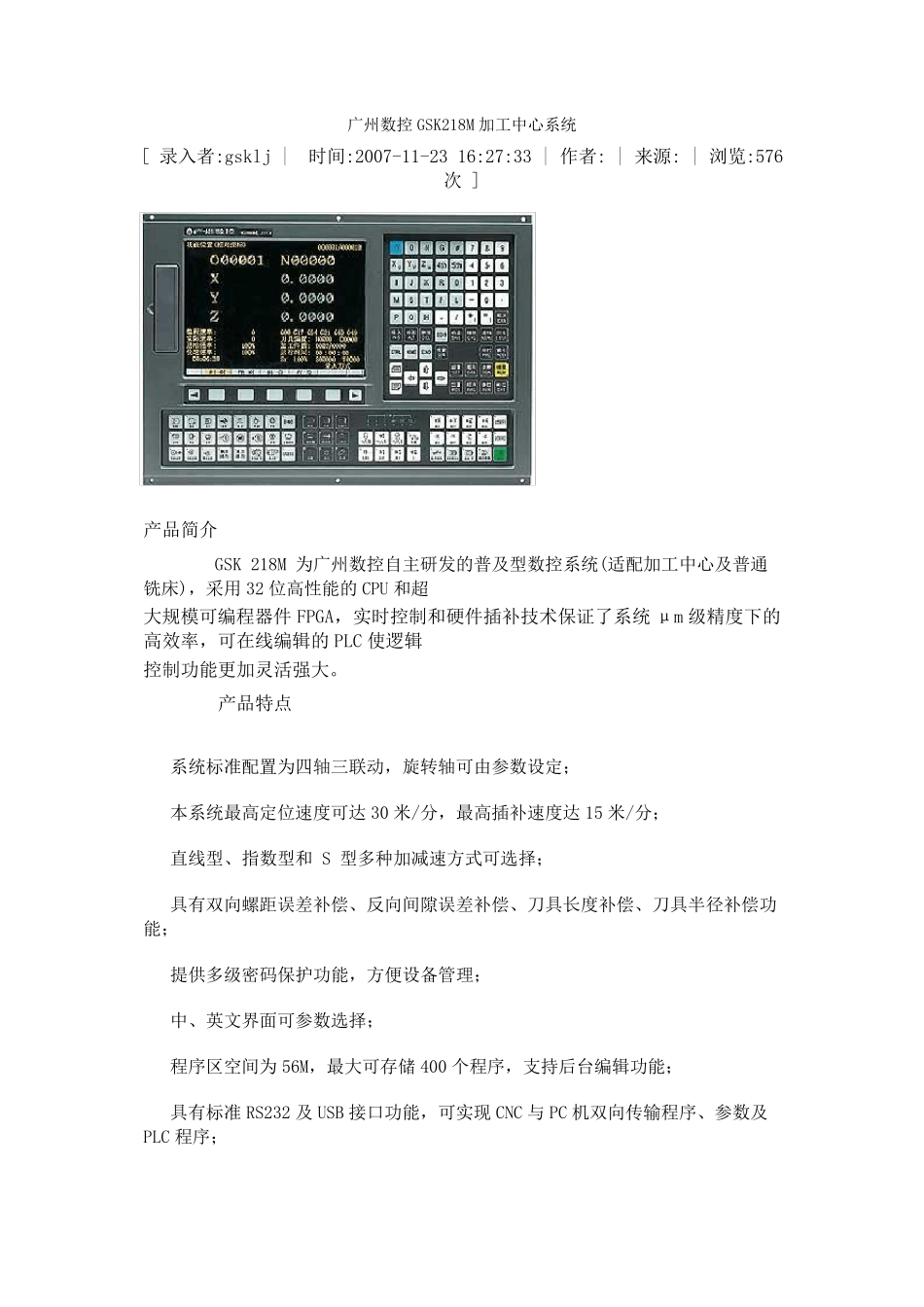

广州数控GSK218M加工中心系统_第1页
1/6
广州数控GSK218M加工中心系统_第2页
2/6

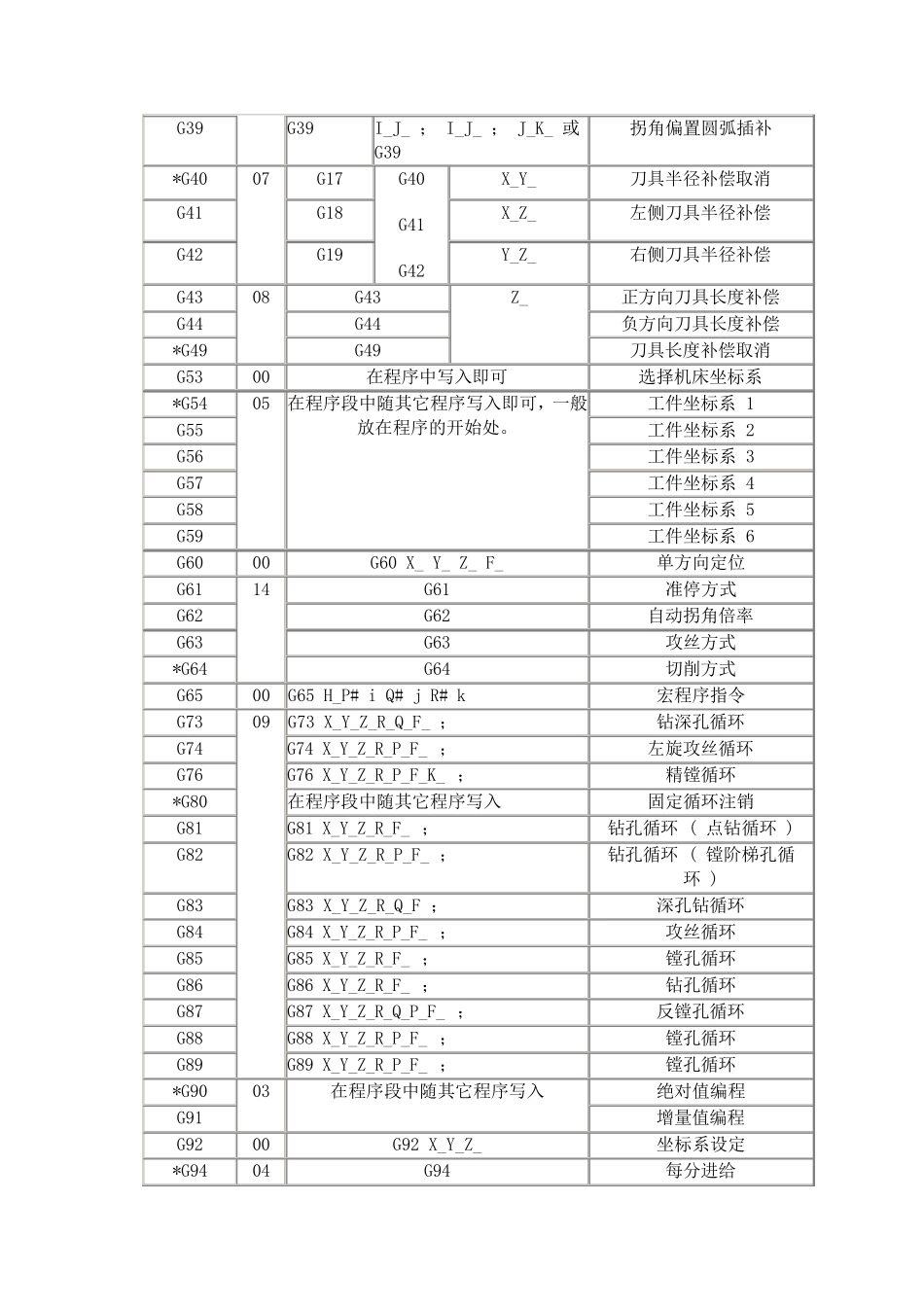

广州数控GSK218M加工中心系统_第3页
3/6
广州数控GSK218M 加工中心系统 [ 录入者:gsklj | 时间:2007-11-23 16:27:33 | 作者: | 来源: | 浏览:576次 ] 产品简介 GSK 218M 为广州数控自主研发的普及型数控系统(适配加工中心及普通铣床),采用32 位高性能的CPU 和超 大规模可编程器件FPGA,实时控制和硬件插补技术保证了系统μm 级精度下的高效率,可在线编辑的PLC 使逻辑 控制功能更加灵活强大。 产品特点 系统标准配置为四轴三联动,旋转轴可由参数设定; 本系统最高定位速度可达 30 米/分,最高插补速度达 15 米/分; 直线型、指数型和 S 型多种加减速方式可选择; 具有双向螺距误差补偿、反向间隙误差补偿、刀具长度补偿、刀具半径补偿功能; 提供多级密码保护功能,方便设备管理; 中、英文界面可参数选择; 程序区空间为56M,最大可存储400 个程序,支持后台编辑功能; 具有标准 RS232 及USB 接口功能,可实现CNC 与PC 机双向传 输 程序、参数及PLC 程序; 具有DNC 控制功能,波特率可参数设定; 内置PLC,实现机床的各种逻辑功能控制;梯形图可在线编辑、上传、下载; I/O口可扩展(选配功能);标准梯图可适配斗笠式刀库和机械手刀库; 手动干预返回功能使自动和手动方式灵活切换; 手轮中断和单步中断功能可完成自动运行过程中的坐标系平移; 程序再启动功能使公休或断刀后的断点处启动成为可能; 背景编辑功能允许在自动运行时编辑程序; 刚性攻丝和主轴跟随方式攻丝可由参数设定; 三级自动换当功能,可由设定主轴转速随时切换变频输出电压; 具有旋转、缩放、极坐标和多种固定循环功能; 帮助菜单使操作者可脱离说明书随时在线查阅多种帮助选项。 广州数控GSK218M 加工中心系统 [ 录入者:gsklj | 时间:2007-11-23 16:27:33 | 作者: | 来源: | 浏览:577次 ] G 代码及功能表 G 代码 组别 指 令 形式 功 能 *G00 01 G00 X_Y_Z_ 定位 ( 快 速移动 ) G01 G01 X_Y_Z_F_ 直 线插 补 ( 切削 进 给 ) G02 G02 X_Y_ R_ F_ ; G03 I_J_ 圆 弧 插 补 CW( 顺 时针 ) G03 圆 弧 插 补 CCW( 逆 时针 ) G04 00 G04 P_ 或 G04 X_ 暂 停 , 准停 G10 00 G 10L _ ; N_P_R_ 可编程数据 输入 *G11 00 G11 可编程数据 输入方式取 消 *G17 G18 G19 02 在程序段 中随其 它 程序写 入即 可,用 在圆 弧 插 补 与 刀具半 ...
