广联达图形算量GCL2013图文教程详解

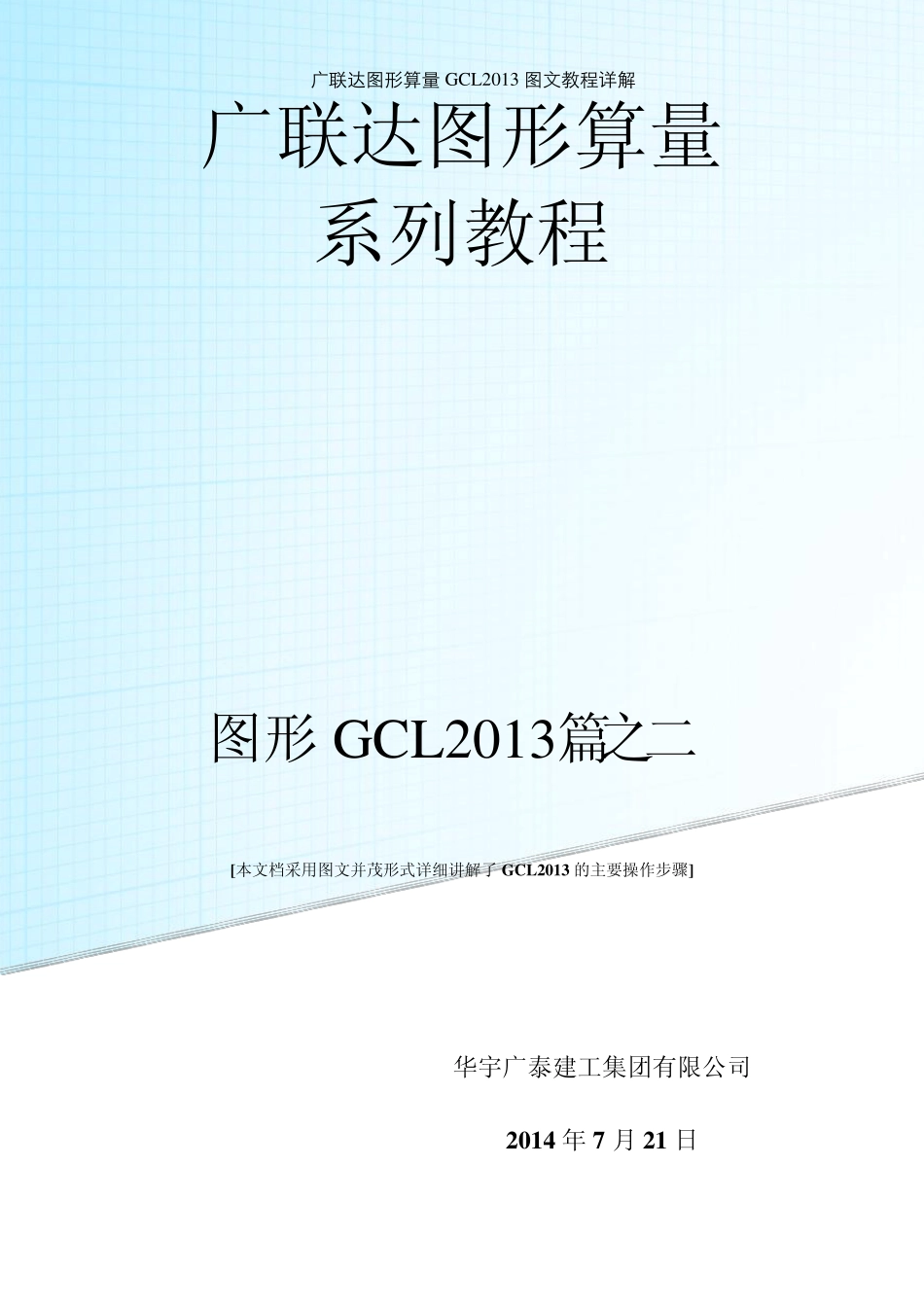

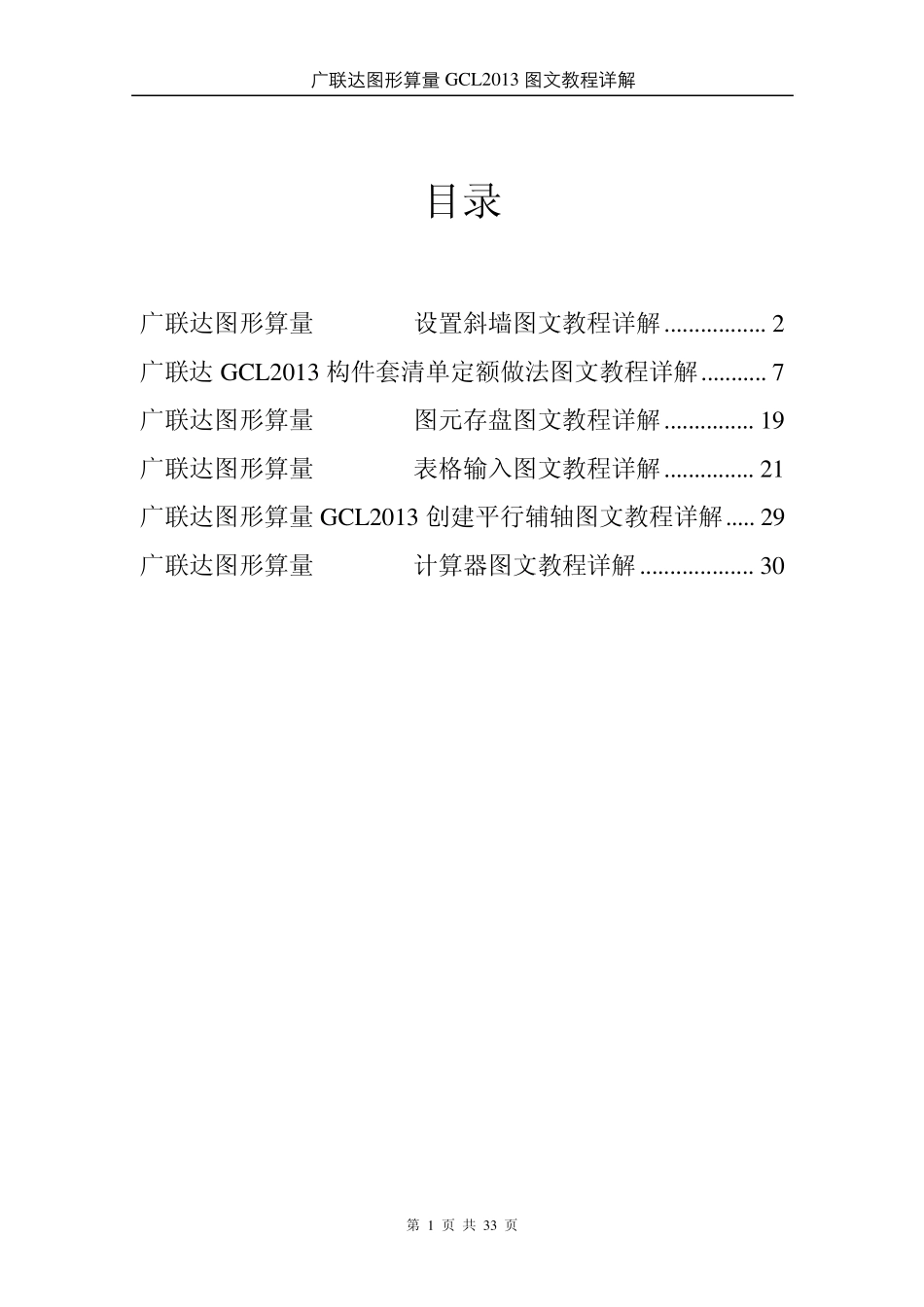

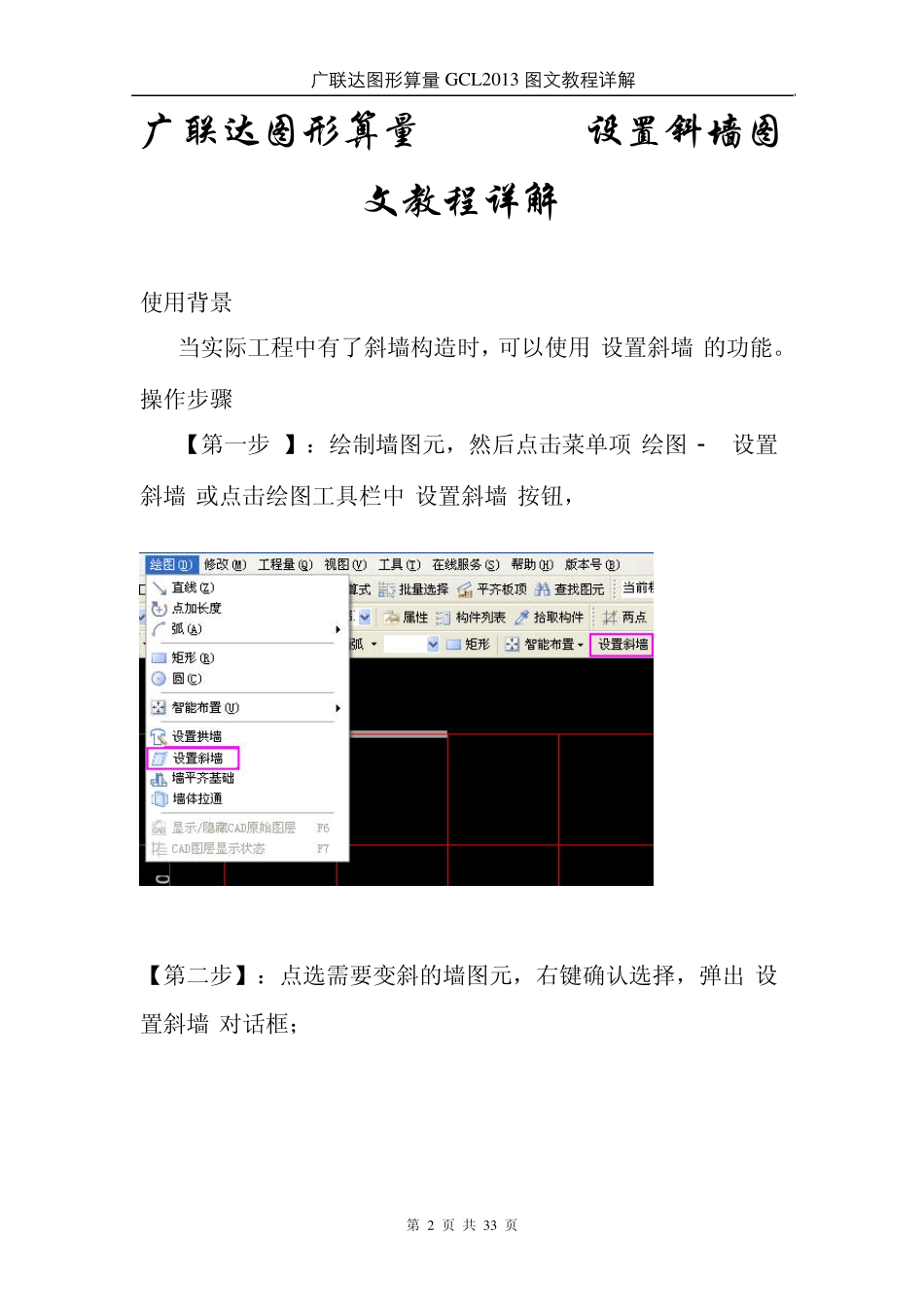

广联达图形算量 GCL2013 图文教程详解 广联达图形算量 系列教程 华宇广泰建工集团有限公司 2014 年7 月21 日 图形GCL2013篇之二 [本文档采用图文并茂形式详细讲解了GCL2013 的主要操作步骤] 广联达图形算量 GCL2013 图文教程详解 第 1 页 共 33 页 目录 广联达图形算量GCL2013设置斜墙图文教程详解 ................. 2 广联达GCL2013 构件套清单定额做法图文教程详解 ........... 7 广联达图形算量GCL2013图元存盘图文教程详解 ............... 19 广联达图形算量GCL2013表格输入图文教程详解 ............... 21 广联达图形算量GCL2013 创建平行辅轴图文教程详解 ..... 29 广联达图形算量GCL2013计算器图文教程详解 ................... 30 广联达图形算量 GCL2013 图文教程详解 第 2 页 共 33 页 广联达图形算量 GCL2013设置斜墙图文教程详解 使用背景 当实际工程中有了斜墙构造时，可以使用“设置斜墙”的功能。 操作步骤 【第一步 】：绘制墙图元，然后点击菜单项“绘图”->“设置斜墙”或点击绘图工具栏中“设置斜墙”按钮， 【第二步】：点选需要变斜的墙图元，右键确认选择，弹出“设置斜墙”对话框； 广联达图形算量 GCL2013 图文教程详解 第 3 页 共 33 页 【第三步】：以“按倾斜角度设置斜墙”为例：选择“按倾斜角度设置斜墙”，输入“墙的倾斜角度”，点击【确定】 ； 【第四步】：按鼠标左键指定墙的倾斜方向，斜墙生成。 广联达图形算量 GCL2013 图文教程详解 第 4 页 共 33 页 说明 1、设置斜墙只能把已有直墙变斜，不能直接绘制斜墙，教程库搜集整理； 2、设置斜墙一次只能操作一个墙图元，不能多个图元一起操作。 3、本功能只适用于墙和幕墙，保温墙和墙垛不支持此功能，但依附于墙上的墙垛，在墙图元设置斜墙后会自动随墙变斜。 4、墙上的墙面、墙裙、踢脚、保温层等构件，在墙图元设置斜墙后，会自动随墙变斜。 使用背景 相同类型工程的构件是可以重复使用的，包括属性计算结果，所以软件提供了图元存盘和图元提取功能。 操作步骤 广联达图形算量 GCL2013 图文教程详解 第 5 页 共 33 页 【第一步：】在菜单栏点击“楼层”->“图元提取”； 【第二步】：按鼠标左键指定插入点，按右键结束； 广联达图形算量 GCL2013 图文教程详解 第 6 页 共 33 页 说明 1、如果当前工程中已经存在同名构件，则会弹出“同名...
