底模竹胶板计算示例

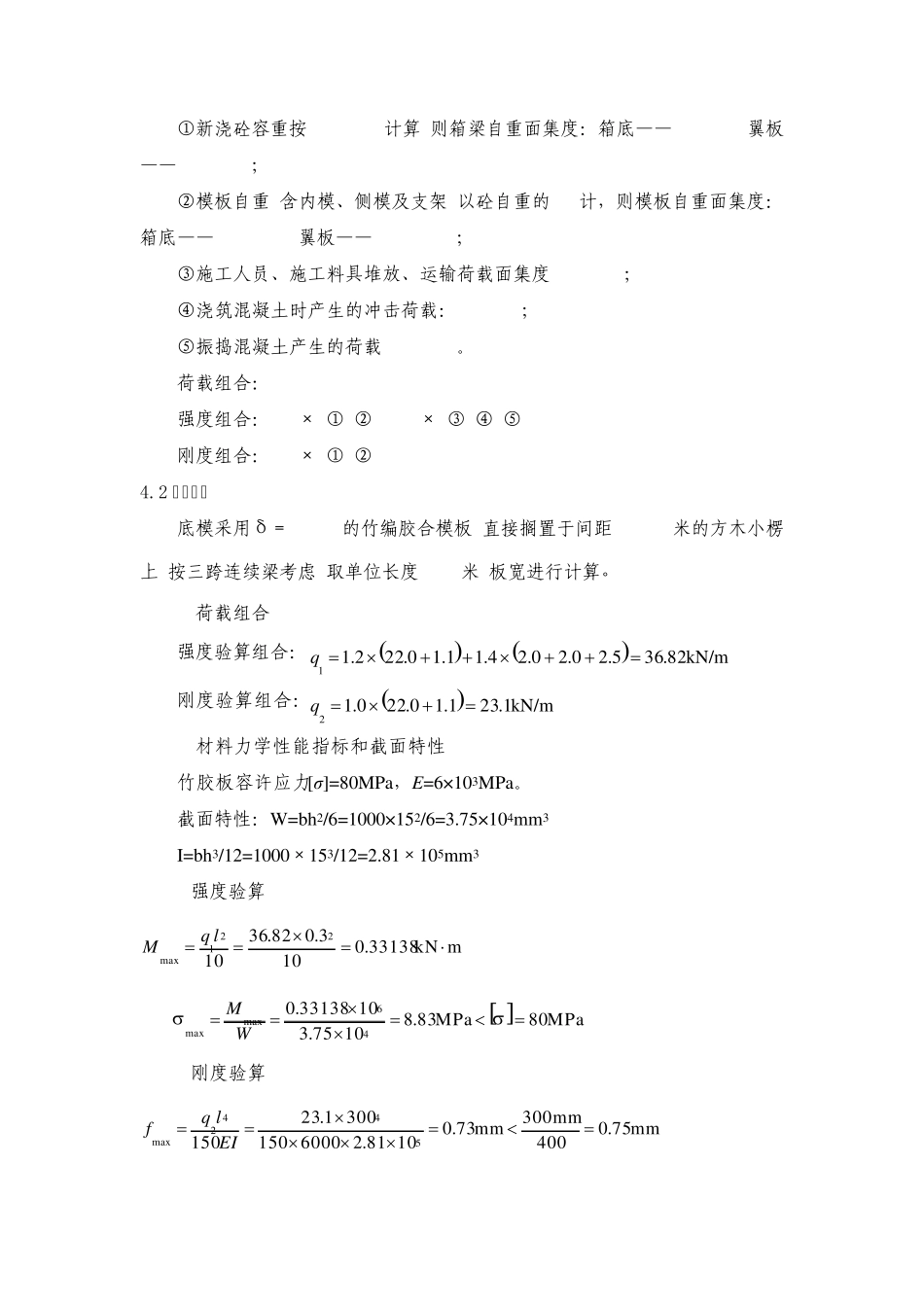

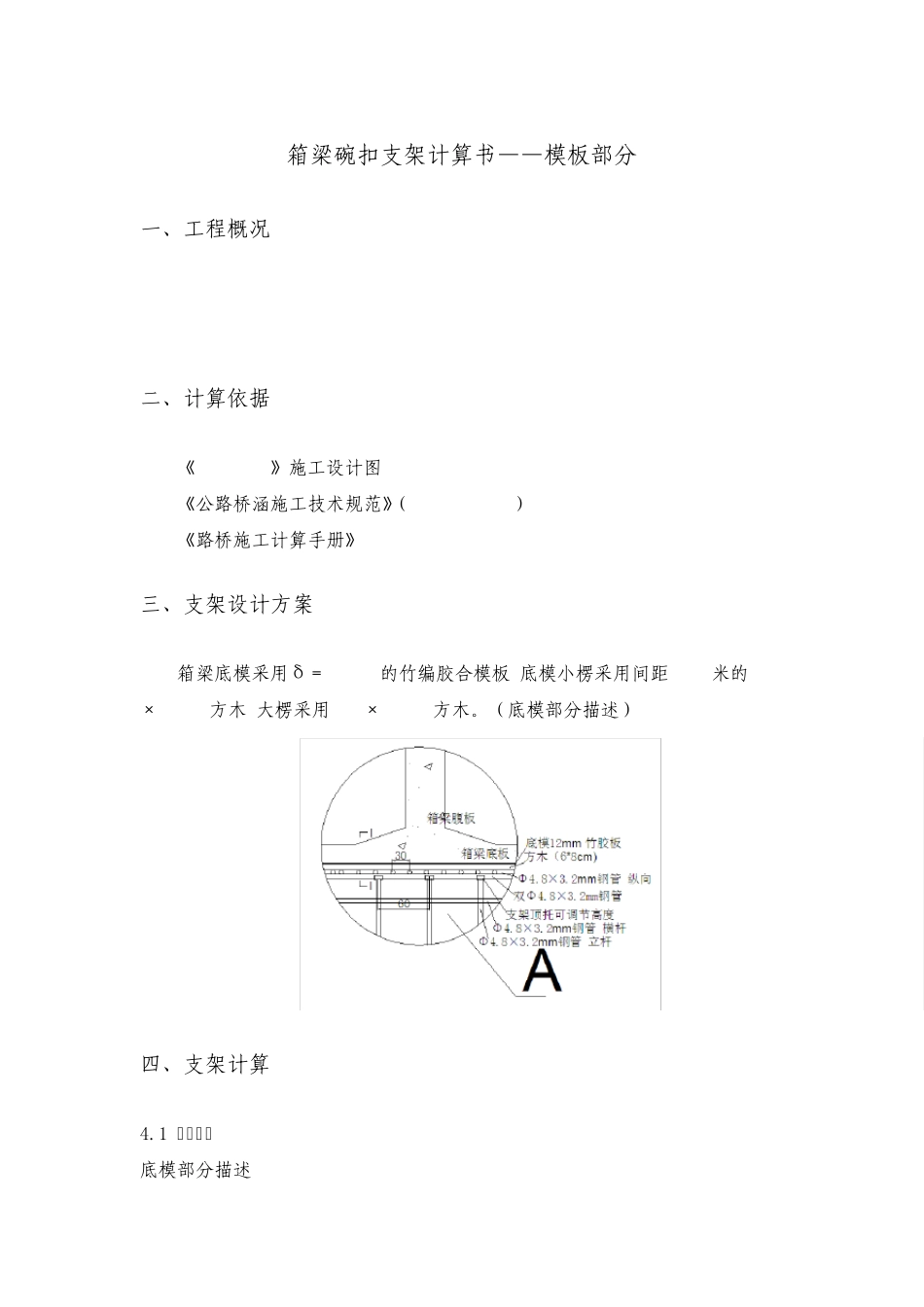

箱梁碗扣支架计算书——模板部分 一、工程概况 二、计算依据 《XXXXXXXX》施工设计图 《公路桥涵施工技术规范》（JTJ041-2000） 《路桥施工计算手册》 三、支架设计方案 箱梁底模采用δ＝15 mm的竹编胶合模板,底模小楞采用间距0.3米的100×100mm方木,大楞采用150×150mm方木。（底模部分描述） 四、支架计算 4.1 荷载分析 底模部分描述 ①新浇砼容重按26kN/m3计算,则箱梁自重面集度：箱底——22.0KPa,翼板——7.50 KPa； ②模板自重(含内模、侧模及支架)以砼自重的5%计，则模板自重面集度：箱底——1.10KPa, 翼板——0.375 KPa； ③施工人员、施工料具堆放、运输荷载面集度: 2.0kPa； ④浇筑混凝土时产生的冲击荷载： 2.0kPa； ⑤振捣混凝土产生的荷载: 2.5kPa。 荷载组合： 强度组合：1.2×(①+②)+1.4×(③+④+⑤) 刚度组合：1.0×(①+②) 4.2 底模计算 底模采用δ＝15 mm的竹编胶合模板,直接搁置于间距 L=0.3米的方木小楞上,按三跨连续梁考虑,取单位长度(1.0米)板宽进行计算。 4.2.1 荷载组合 强度验算组合： kN/m82.365.20.20.24.11.10.222.11q 刚度验算组合： kN/m1.231.10.220.12q 4.2.2 材料力学性能指标和截面特性 竹胶板容许应力[σ]=80MPa，E=6×103MPa。 截面特性：W=bh2/6=1000×152/6=3.75×104mm3 I=bh3/12=1000×153/12=2.81×105mm3 4.2.3强度验算 mkN33138.0103.082.3610221maxlqM  MPa80MPa83.81075.31033138.046maxmaxWM 4.2.4刚度验算 mm75.0400300mmmm73.01081.260001503001.231505442maxEIlqf 附录：Midas计算过程 1、运行 Midas，新建项目 2、定义计算过程中力的单位和长度单位（根据计算方便定义） 2、定义材料特性 “设计类型”选择“用户定义” 输入“材料名称”和“材料弹性模量”以及“泊松比”等信息后，点击“确认” 3、定义截面 选择“实腹长方形截面” 输入“名称”，选择“用户”，再输入截面的“H”和“B” 再选择“修改偏心” 4、建立节点 在 Excel里面输入节点坐标 在 Midas里面打开节点表格 将Excel里面的节点坐标复制到节点表格里 点击“模型窗口”查看建立的节点 5、建立单元 在Midas里面打开单元表格 在Excel里面建立单元信息 复制到“单元表格”里 点击“模型窗口”查看建立的单元 6、输入边界条件 选择“边界条件” 在蓝框处输入需...
