康威德振动筛说明书

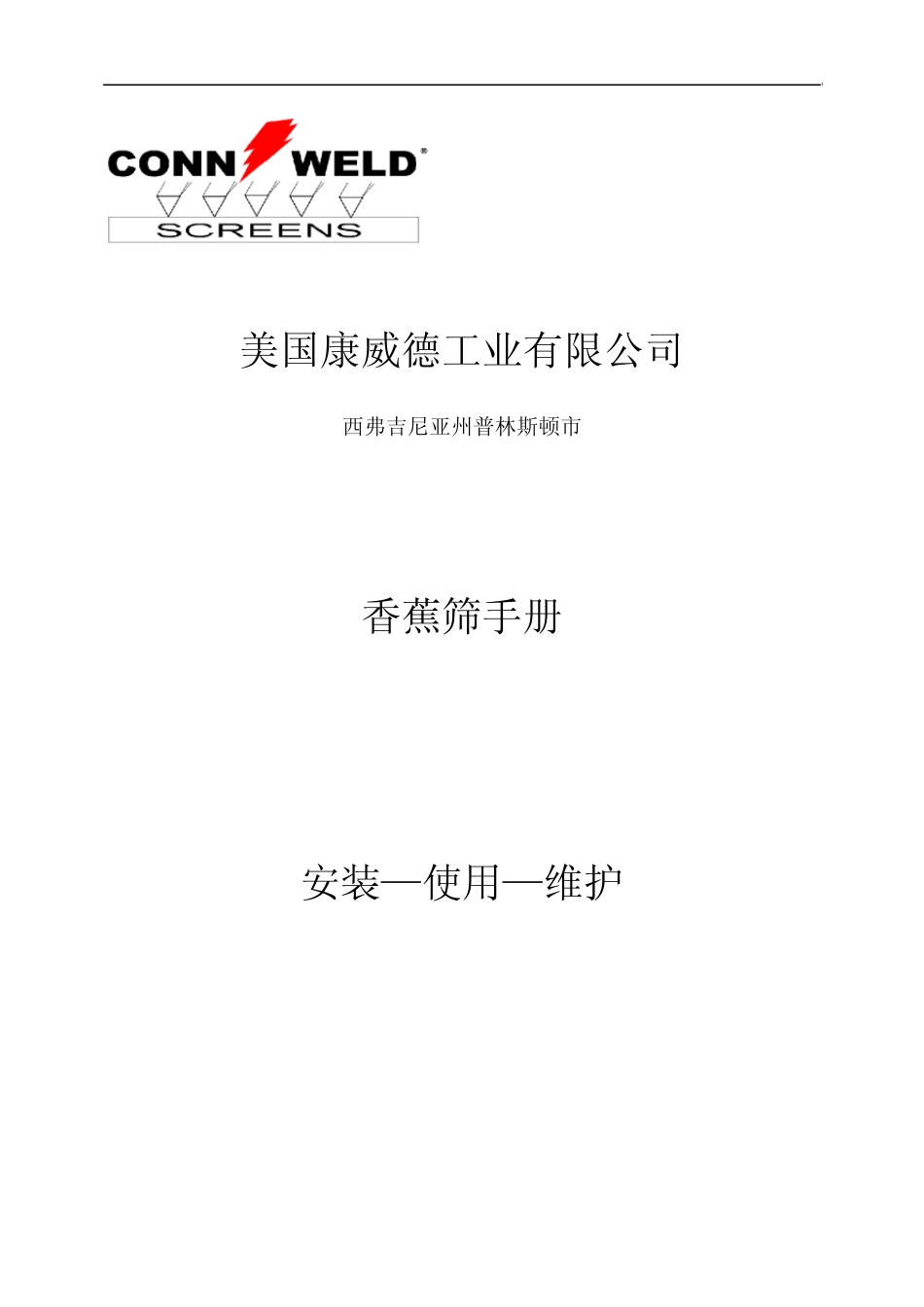

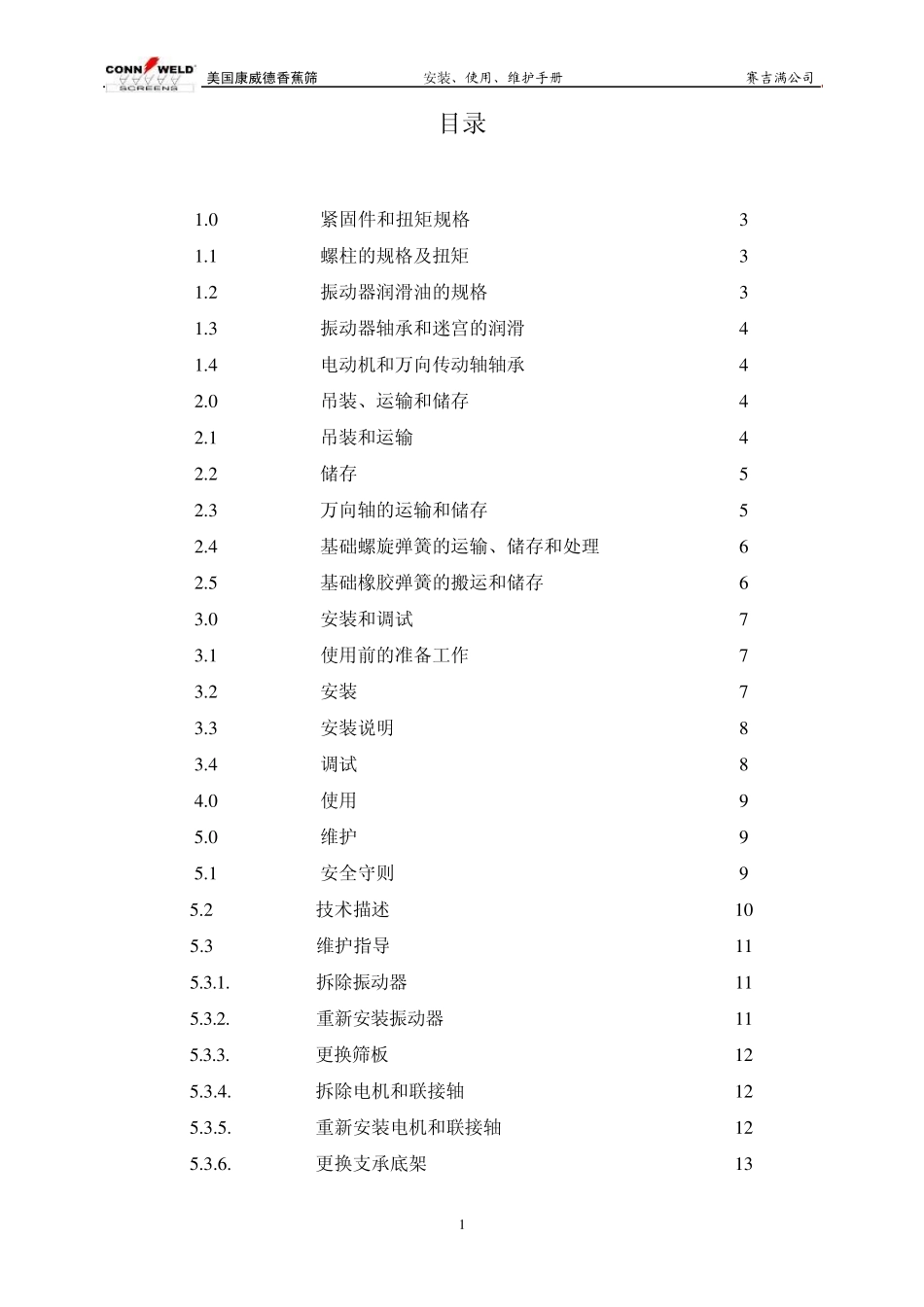

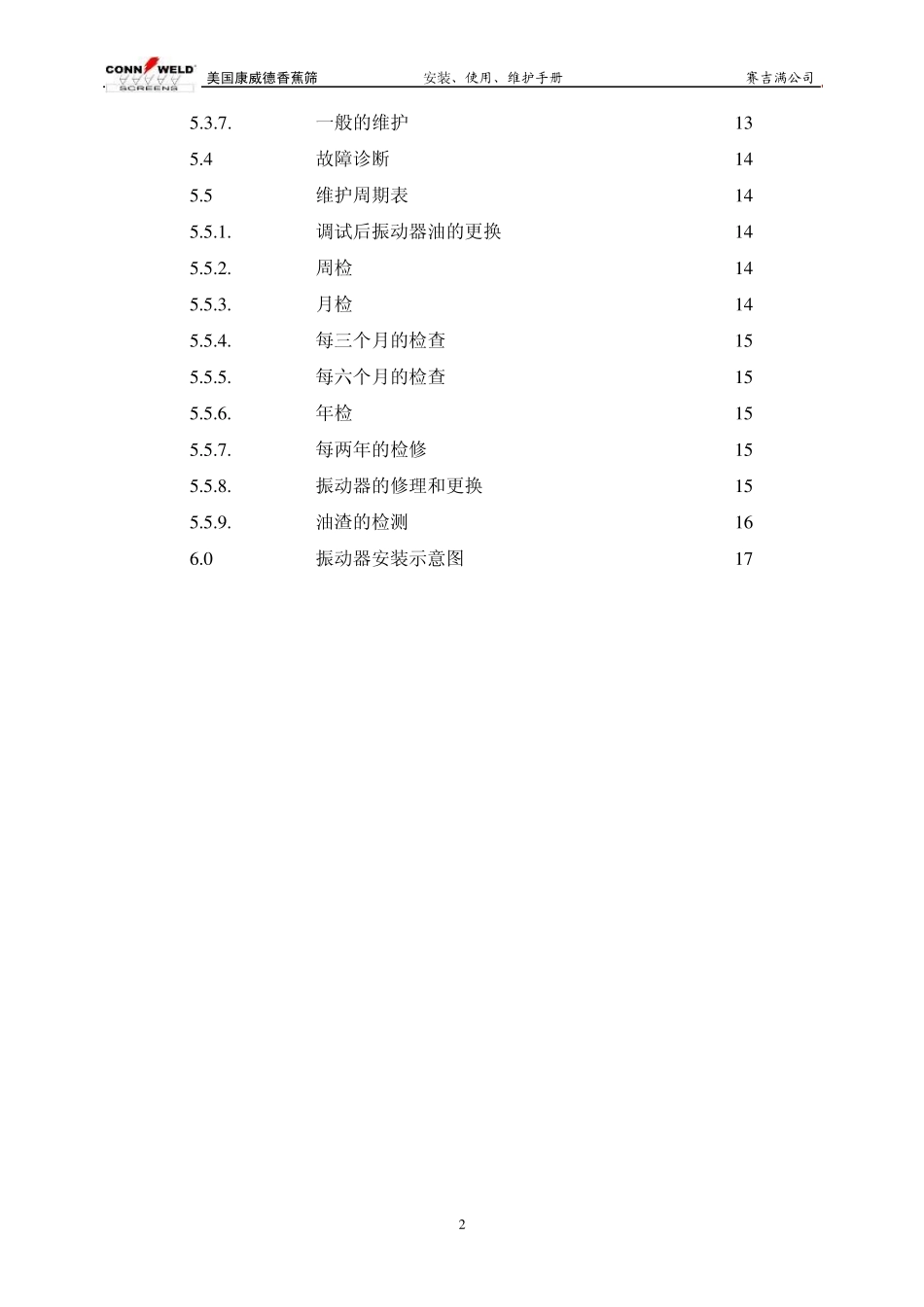

美国康威德工业有限公司 西弗吉尼亚州普林斯顿市 香蕉筛手册 安装—使用—维护 美国康威德香蕉筛 安装、使用、维护手册 赛吉满公司 1 目录 1 .0 紧固件和扭矩规格 3 1 .1 螺柱的规格及扭矩 3 1 .2 振动器润滑油的规格 3 1 .3 振动器轴承和迷宫的润滑 4 1 .4 电动机和万向传动轴轴承 4 2 .0 吊装、运输和储存 4 2 .1 吊装和运输 4 2 .2 储存 5 2 .3 万向轴的运输和储存 5 2 .4 基础螺旋弹簧的运输、储存和处理 6 2 .5 基础橡胶弹簧的搬运和储存 6 3 .0 安装和调试 7 3 .1 使用前的准备工作 7 3 .2 安装 7 3 .3 安装说明 8 3 .4 调试 8 4 .0 使用 9 5 .0 维护 9 5 .1 安全守则 9 5 .2 技术描述 1 0 5 .3 维护指导 1 1 5 .3 .1 . 拆除振动器 1 1 5 .3 .2 . 重新安装振动器 1 1 5 .3 .3 . 更换筛板 1 2 5 .3 .4 . 拆除电机和联接轴 1 2 5 .3 .5 . 重新安装电机和联接轴 1 2 5 .3 .6 . 更换支承底架 1 3 美国康威德香蕉筛 安装、使用、维护手册 赛吉满公司 2 5 .3 .7 . 一般的维护 1 3 5 .4 故障诊断 1 4 5 .5 维护周期表 1 4 5 .5 .1 . 调试后振动器油的更换 1 4 5 .5 .2 . 周检 1 4 5 .5 .3 . 月检 1 4 5 .5 .4 . 每三个月的检查 1 5 5 .5 .5 . 每六个月的检查 1 5 5 .5 .6 . 年检 1 5 5 .5 .7 . 每两年的检修 1 5 5 .5 .8 . 振动器的修理和更换 1 5 5 .5 .9 . 油渣的检测 1 6 6 .0 振动器安装示意图 1 7 美国康威德香蕉筛 安装、使用、维护手册 赛吉满公司 3 第一部分 1 . 紧固件和扭矩规格 筛机主梁、托架梁、支撑梁等与侧板的联结采用环槽铆钉联结，在需要解体运输现场组装的筛机及部件使用高强螺栓或螺钉联接，除了振动器以外，其它高强螺栓和螺钉为8.8 级,相应的螺母为8 级。 螺栓和螺钉使用时应符合下列扭矩： 紧固件尺寸 扭矩( 8.8 级) M10 55 Nm M12 100 Nm M14 160 Nm M16 245 Nm M20 475 Nm M24 820 Nm M30 1630 Nm 1 .1 螺柱的规格及扭矩 联结振动器与主梁的双头螺柱是特殊设计的，统一强度为10.9 级,在任何情况下都不允许使用其它规格的紧固件代替,这些紧固件应符合下列扭矩。 螺柱尺寸 扭矩 M30 ф23 1260 Nm M24 ф18 605 Nm 1 .2 振动...
