建筑与建筑群综合布线系统工程设计规范

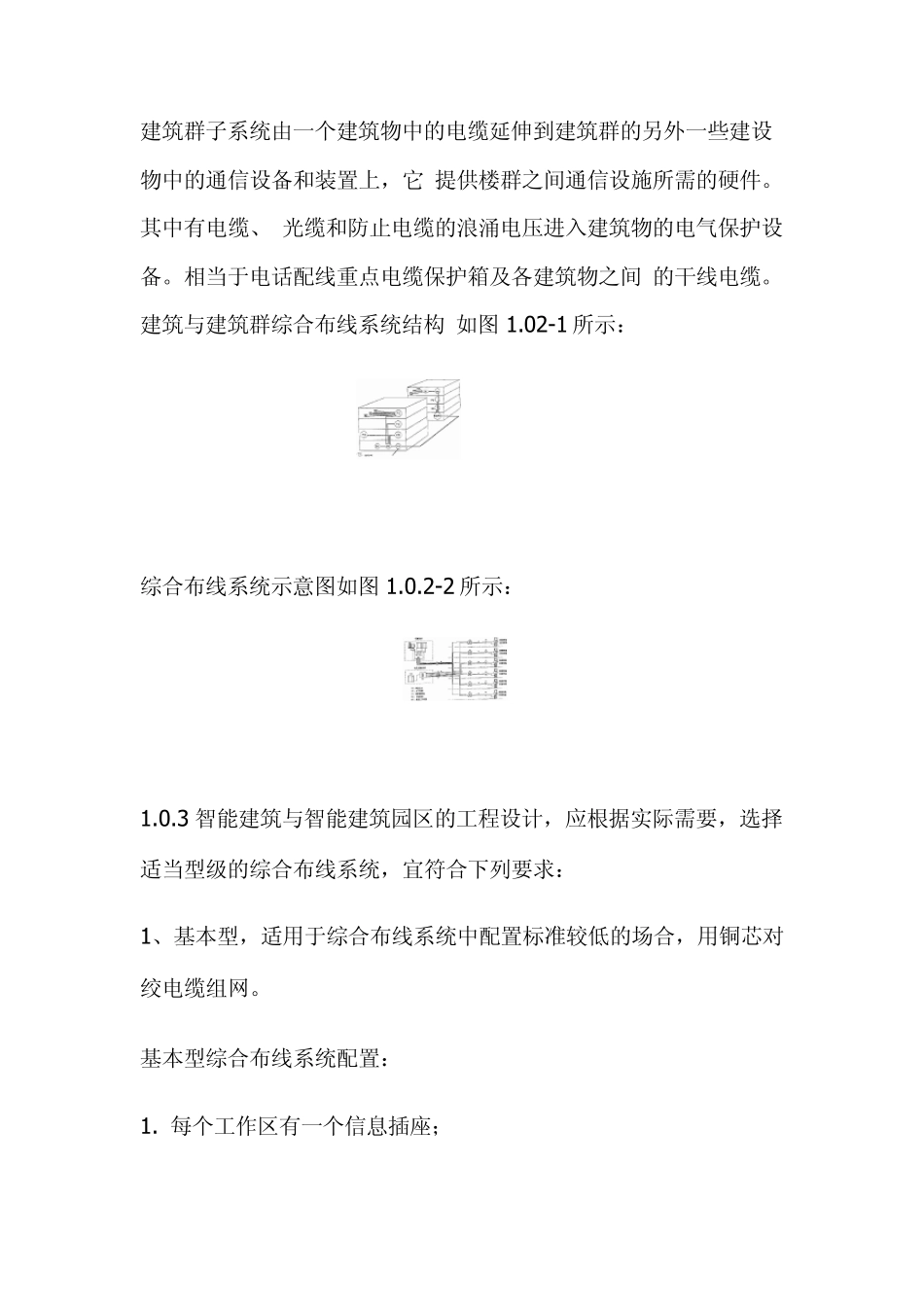

建筑与建筑群综合布线系统工程设计规范 1.0.1 综合布线系统（GCS）应是开放式结构，应能支持电话及多种计算机数据系统，还应能支持会 议电视、监视电视等系统的需要。 设计综合布线系统应采用星型拓扑结构，该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统改动都不影响其他子系统。 只要改变结点连接就可使网络的星型、总线、环型等各种类型网络间进行转换。综合布线系统应采用开放式的结构并应能支持当前普遍采用的各种 局部网络及计算机系统：主要有 RS-232-C（同步/异步），星型网(Star)局域/广域网（LAN/WAN）王安网（Wang OIS/VS）令牌网（Token Ring）以太网（Ethernet）光缆分布数据接口（FDDI）等。 1.0.2 本规范参考 ISO/IEC11801《客户建筑物电缆通用敷设要求》国际标准的规定，将建筑物综合布 线系统分为六个子系统： 1. 工作区子系统 2. 配线（水平）子系统 3. 干线（垂直）子系统 4. 设备间子系统 5. 管理子系统 6. 建筑群子系统 工作区子系统由终端设备连接到信息插座的连线（软线）组成，它包括装配软线、连接器和连接所 需的扩展软线，并在终端设备和输入/输出（I/O）之间搭接。相当于电话配线系统中连接话机的用户线及 话机终端部分。在智能楼布线系统中工作区用术语服务区（coveragearea）替代，通常服务区大于工作区。 配线子系统，它将干线子系统线路延伸到用户工作区，相当于电话配线系统中配线电缆或连接 到用户出线盒的用户线部分。 干线子系统，它提供建筑物的干线电缆的路由。该子系统由不县电缆组成，或者由电缆和光滥以 及将此干线连接到相关的支撑硬件组合而成。 相当于电话配线系统中干线电缆。 设备间子系统把中继线交叉连接处和布线交叉连接处连接到功用系统设备上。由设备中的电缆、 连接器和相关支撑硬件组成，它把功用系统 设备的各种不同设备互连起来。相当于电话配线系统中的站内配线设备及电缆、导线连接部分。 管理子系统由交连、互连和输入/输出（I/O）组成，为连接其它子系统提供连接手段。相当于电话 配系统中每层配线箱或电话分线盒部分。 建筑群子系统由一个建筑物中的电缆延伸到建筑群的另外一些建设物中的通信设备和装置上，它 提供楼群之间通信设施所需的硬件。其中有电缆、 光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。相当于电话配线重点电缆保护箱及各建筑物之间 的干线电缆。建筑与建筑群综合布线系统结构 如图 1.02-1 ...
