建筑专业BIM建模规范201564

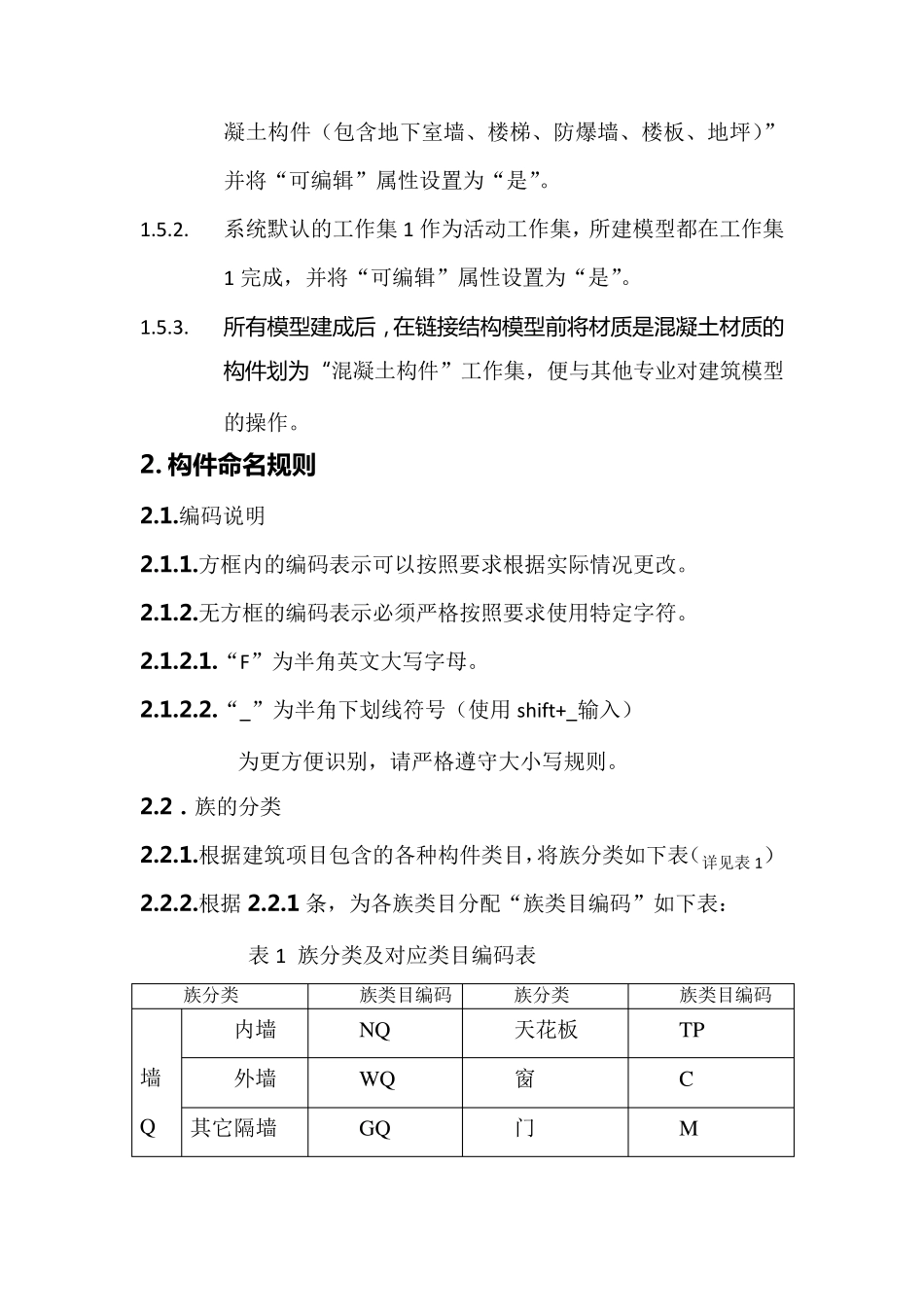

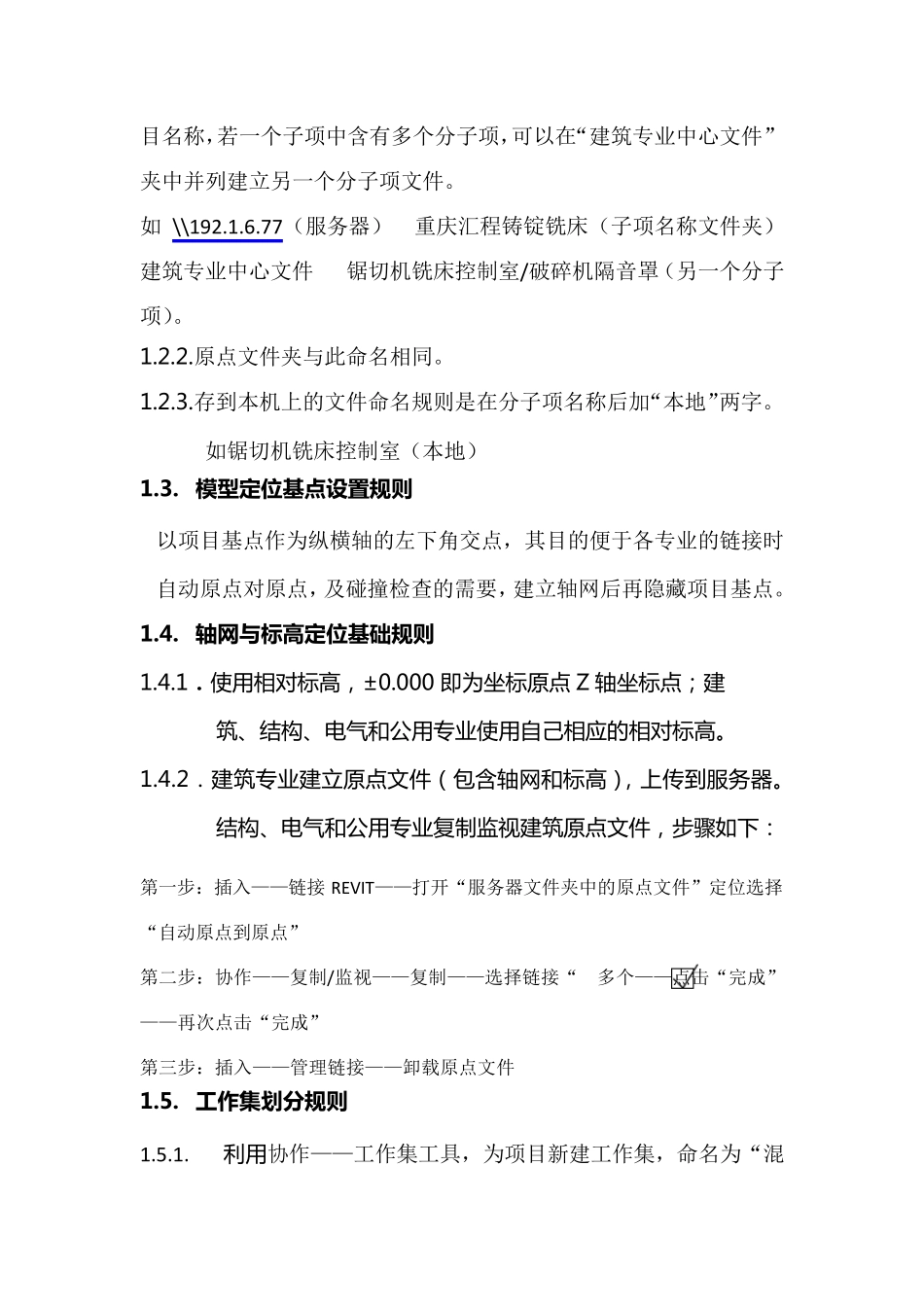

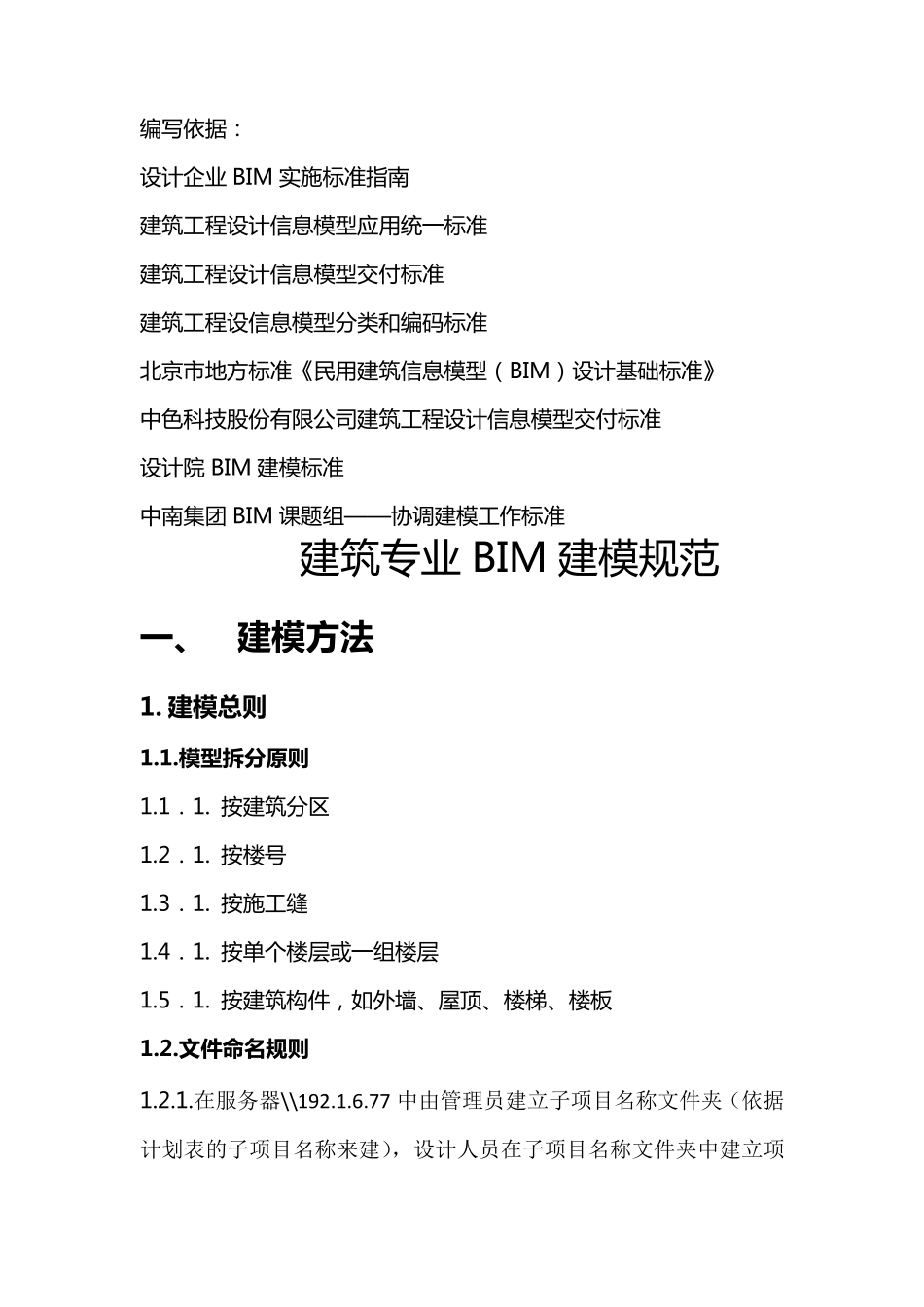

编 写 依 据 ： 设 计 企 业 BIM 实 施 标 准 指 南 建 筑 工 程 设 计 信 息 模 型 应 用 统 一 标 准 建 筑 工 程 设 计 信 息 模 型 交 付 标 准 建 筑 工 程 设 信 息 模 型 分 类 和 编 码 标 准 北 京 市 地 方 标 准 《 民 用 建 筑 信 息 模 型 （ BIM） 设 计 基 础 标 准 》 中 色 科 技 股 份 有 限 公 司 建 筑 工 程 设 计 信 息 模 型 交 付 标 准 设 计 院 BIM 建 模 标 准 中 南 集 团 BIM 课 题 组 ——协 调 建 模 工 作 标 准 建 筑 专 业 BIM 建 模 规 范 一 、 建模方法 1. 建模总则 1.1.模型拆分原则 1.1． 1. 按 建 筑 分 区 1.2． 1. 按 楼 号 1.3． 1. 按 施 工 缝 1.4． 1. 按 单 个 楼 层 或 一 组 楼 层 1.5． 1. 按 建 筑 构 件 ， 如 外 墙 、屋顶、楼 梯、楼 板 1.2.文件命名规则 1.2.1.在服务器\\192.1.6.77 中由管理员建立子项目名称文件夹（依据计划表的子项目名称来建），设计人员在子项目名称文件夹中建立项目名称，若一个子项中含有多个分子项，可以在“建筑专业中心文件”夹中并列建立另一个分子项文件。 如 \\192.1.6.77 （服务器） 重庆汇程铸锭铣床 （子项名称文件夹） 建筑专业中心文件 锯切机铣床控制室/破碎机隔音罩（另一个分子项）。 1.2.2.原点文件夹与此命名相同。 1.2.3.存到本机上的文件命名规则是在分子项名称后加“本地”两字。如锯切机铣床控制室（本地） 1.3. 模 型 定 位 基 点 设 置 规 则 以项目基点作为纵横轴的左下角交点，其目的便于各专业的链接时 自动原点对原点，及碰撞检查的需要，建立轴网后再隐藏项目基点。 1.4. 轴 网 与标高定 位 基 础规 则 1.4.1．使 用 相 对 标 高 ， ±0.000 即 为 坐 标 原 点 Z 轴 坐 标 点 ； 建 筑 、结构、电气和公用 专业使 用 自己相 应的相 对 标 高 。 1.4.2．建 筑 专业建 立原 点 文件（包含轴 网和标 高 ）， 上传到服务器。 结构、电气和公用 专业复制监视建 筑 原 点 文件， 步骤如下： 第一步：插入——链接REVIT——打开“服务器文件夹中的原点文件”定位选择“自动原点到原点” 第二步：协作——复制/监视——复制——选择链接“ 多个—...
