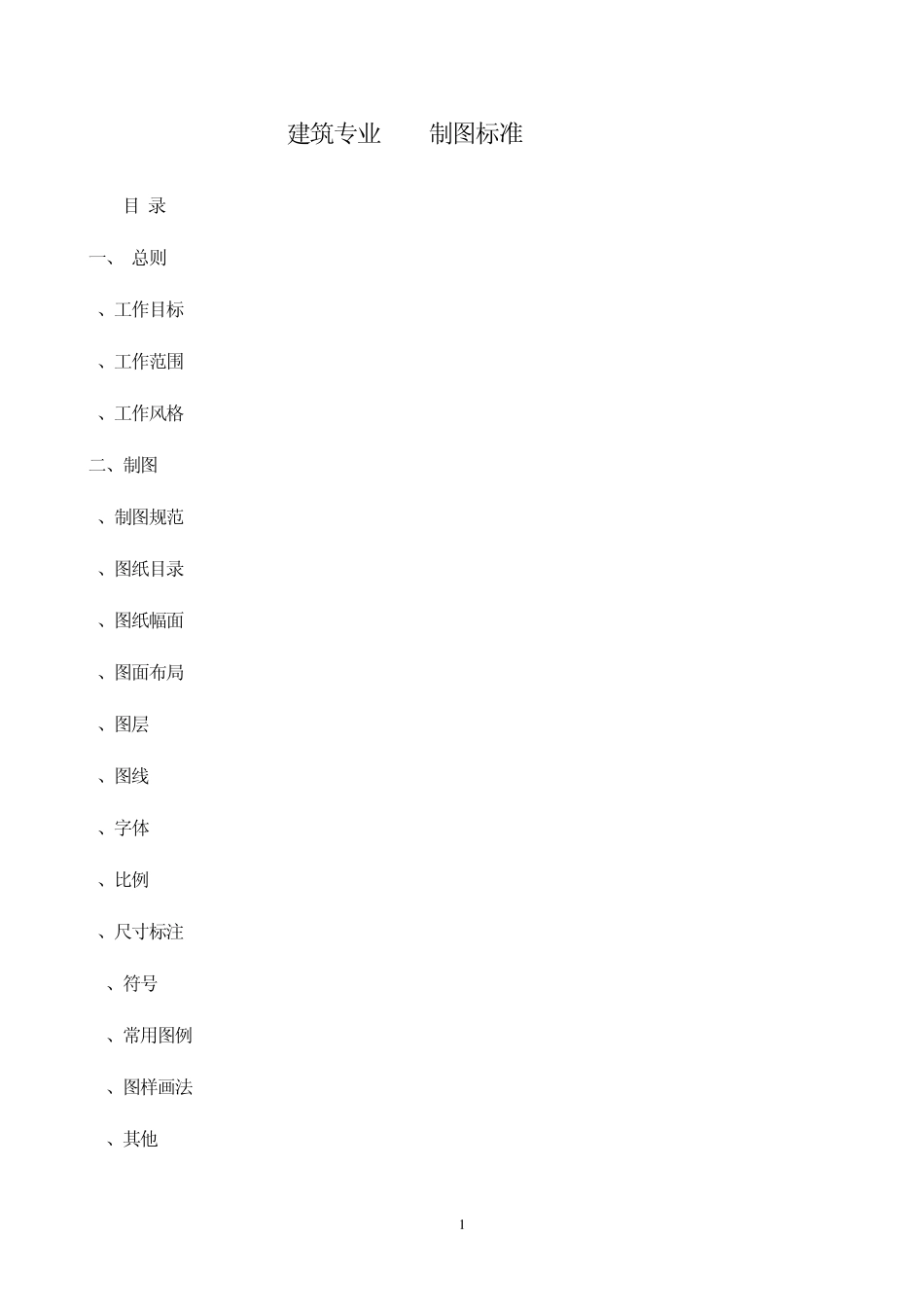

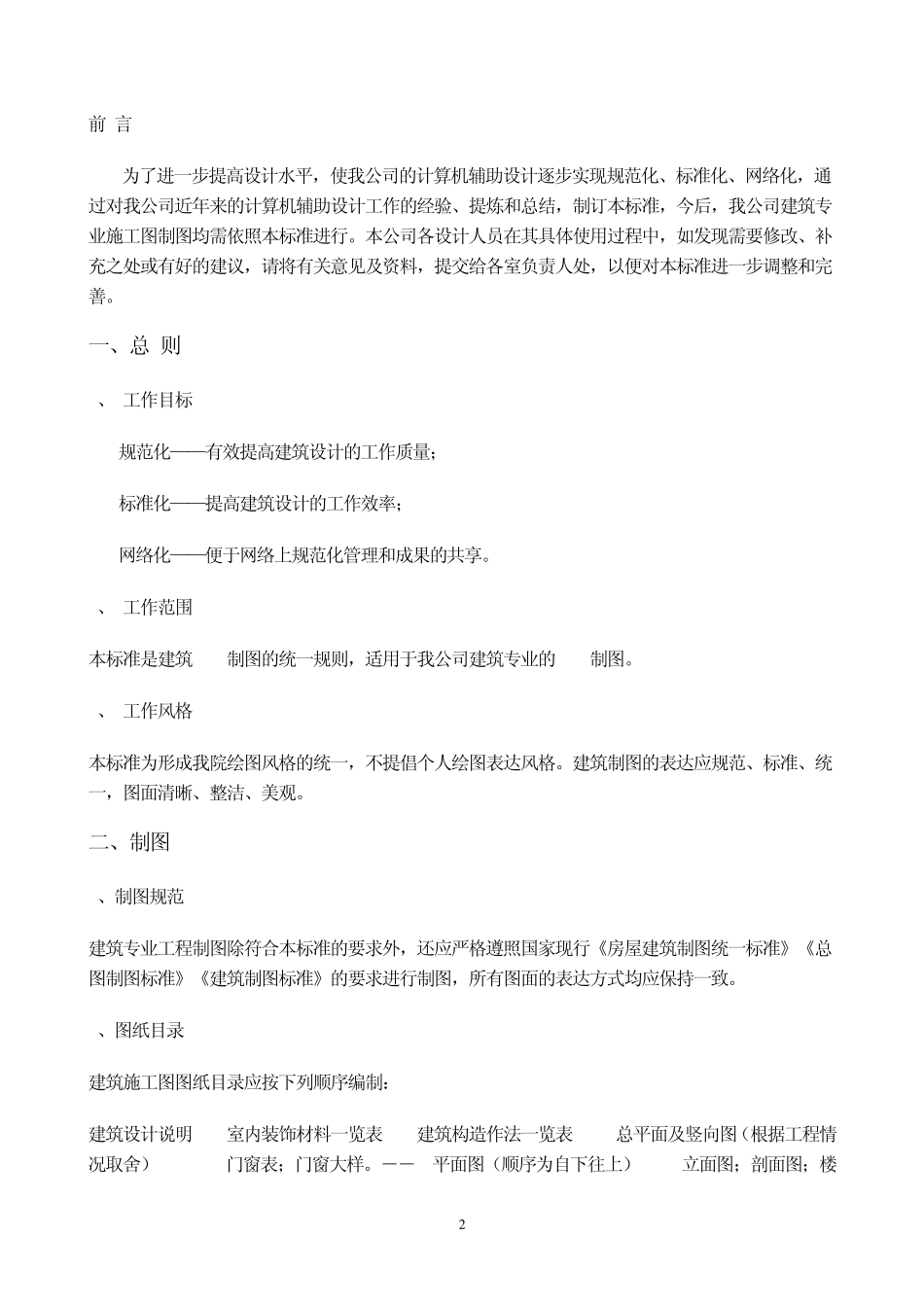

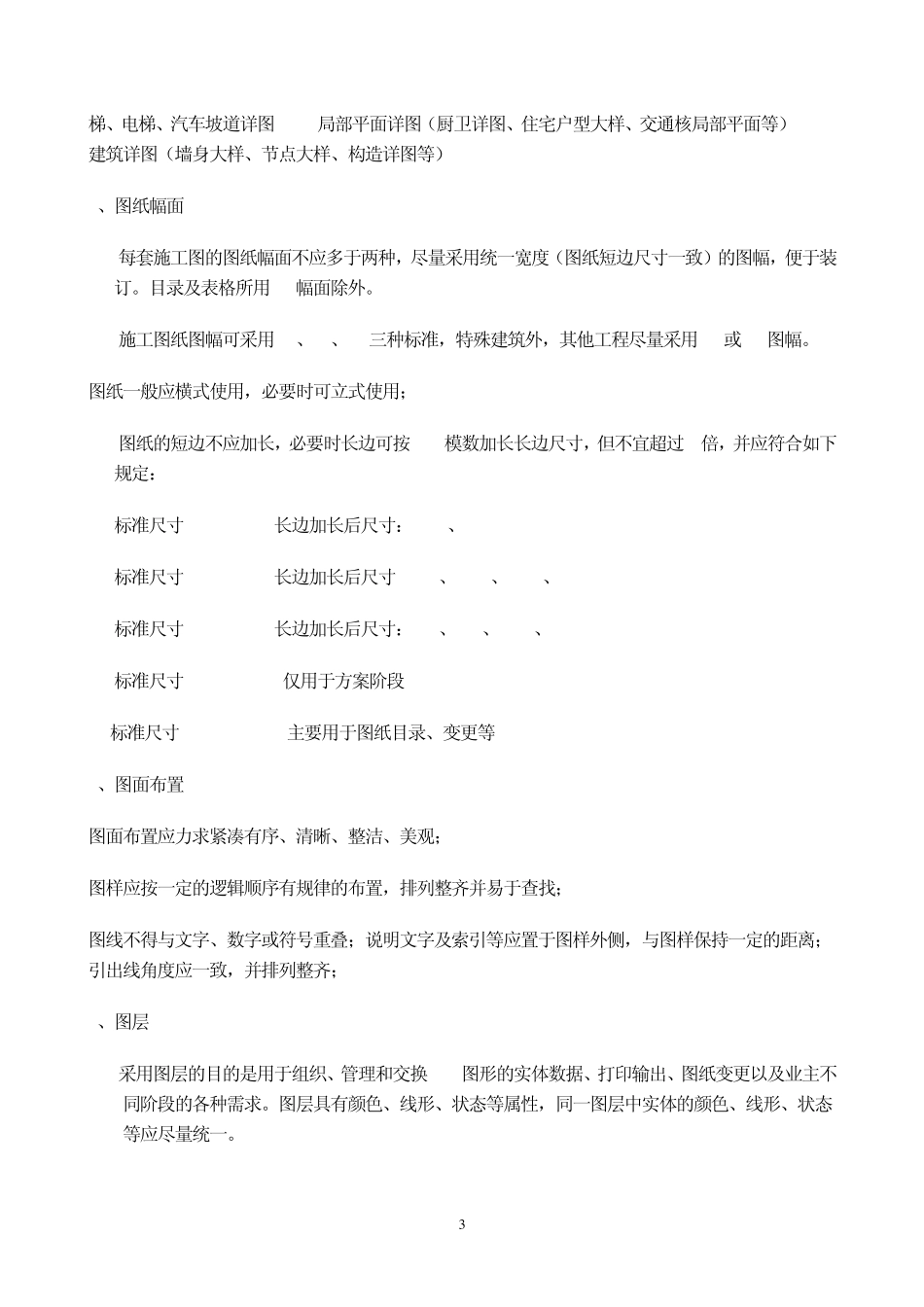

1 建筑专业CAD制图标准 目 录 一、 总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图规范 2、图纸目录 3、图纸幅面 4、图面布局 5、图层 6、图线 7、字体 8、比例 9、尺寸标注 10、符号 11、常用图例 12、图样画法 13、其他 2 前 言 为了进一步提高设计水平，使我公司的计算机辅助设计逐步实现规范化、标准化、网络化，通过对我公司近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准，今后，我公司建筑专业施工图制图均需依照本标准进行。本公司各设计人员在其具体使用过程中，如发现需要修改、补充之处或有好的建议，请将有关意见及资料，提交给各室负责人处，以便对本标准进一步调整和完善。 一、总 则 1、 工作目标 1.1规范化——有效提高建筑设计的工作质量； 1.2标准化——提高建筑设计的工作效率； 1.3网络化——便于网络上规范化管理和成果的共享。 2、 工作范围 本标准是建筑CAD制图的统一规则，适用于我公司建筑专业的CAD制图。 3、 工作风格 本标准为形成我院绘图风格的统一，不提倡个人绘图表达风格。建筑制图的表达应规范、标准、统一，图面清晰、整洁、美观。 二、制图 1、制图规范 建筑专业工程制图除符合本标准的要求外，还应严格遵照国家现行《房屋建筑制图统一标准》《总图制图标准》《建筑制图标准》的要求进行制图，所有图面的表达方式均应保持一致。 2、图纸目录 建筑施工图图纸目录应按下列顺序编制： 建筑设计说明----室内装饰材料一览表----建筑构造作法一览表-----总平面及竖向图（根据工程情况取舍）--------门窗表；门窗大样。――--平面图（顺序为自下往上）-----立面图；剖面图；楼 3 梯、电梯、汽车坡道详图-----局部平面详图（厨卫详图、住宅户型大样、交通核局部平面等）-----建筑详图（墙身大样、节点大样、构造详图等） 3、图纸幅面 3.1每套施工图的图纸幅面不应多于两种，尽量采用统一宽度（图纸短边尺寸一致）的图幅，便于装订。目录及表格所用 A4幅面除外。 3.2施工图纸图幅可采用 A0、A1、A2三种标准，特殊建筑外，其他工程尽量采用 A1或 A2图幅。 图纸一般应横式使用，必要时可立式使用； 3.3图纸的短边不应加长，必要时长边可按 1/4模数加长长边尺寸，但不宜超过 2倍，并应符合如下规定： A0:标准尺寸 1189X841 长边加长后尺寸：1486、1783 A1:标准尺寸 841X594 长边加长后尺寸:1051、1261、1471、1682 A2:标准尺寸...
