建筑制图单项选择题(285道)

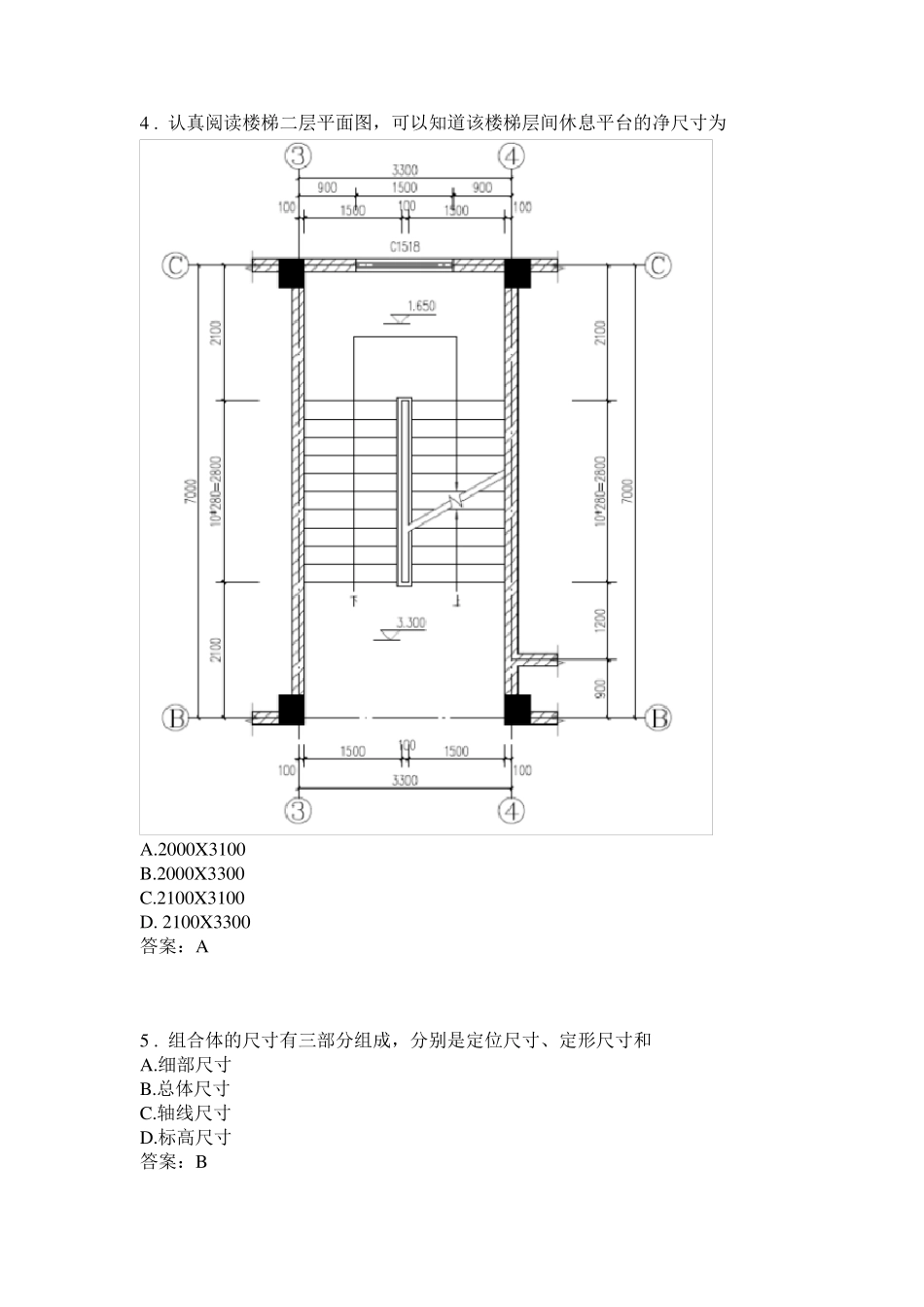

建筑制图单项选择题 1 . 已知圆柱切割后的主、俯视图，正确的左视图是 A. B. C. D. 答案：C 2 . 底层平面图能反映的图示内容为 A.女儿墙 B.上人孔 C.檐沟的位置 D.剖切位置符号 答案：D 3 . 若一直线 H 和 W 面投影都垂直于 Y轴，则该直线一定为 A.水平线 B.正平线 C.正垂线 D.铅垂线 答案：B 4 . 认真阅读楼梯二层平面图，可以知道该楼梯层间休息平台的净尺寸为 A.2000X3100 B.2000X3300 C.2100X3100 D. 2100X3300 答案：A 5 . 组合体的尺寸有三部分组成，分别是定位尺寸、定形尺寸和 A.细部尺寸 B.总体尺寸 C.轴线尺寸 D.标高尺寸 答案：B 6 . 画在图样轮廓线外围的尺寸线，与图样最外轮廓线的距离，不宜小于 A.5m m B.10m m C.15m m D.20m m 答案：B 7 . 建筑材料图例中，表示矿渣材料的是 A. B. C. D. 答案：D 8 . 在三视图中，H 面投影和V 面投影之间关系是 A.长对正 B.宽相等 C.高平齐 D.无法确定 答案：A 9 . 若一直线V 和W 面投影都平行于Z 轴，则该直线一定为 A.水平线 B.正平线 C.正垂线 D.铅垂线 答案：D 10 . 下列常用建筑材料图例中，表示石材的是 A. B. C. D. 答案：B 11 . 如建筑区地形起伏较大，应在总平图上画出 A.定位轴线 B.指北针 C.等高线 D.标高 答案：C 12 . 在建筑平面图中，位于②和③轴线之间的第一根分轴线的编号应为 A.2/1 B.3/1 C.1/2 D.1/3 答案：C 13 . 建筑总平面图中可以表示建筑物朝向的符号为 A.等高线 B.指北针 C.定位轴线 D.对称符号 答案：B 14 . 为使建筑立面图简洁大方，体现建筑立面的不同层次，使其外形更清晰，常用的手法是 A.比例不一 B.线条处理 C.虚实对比 D.色彩处理 答案：B 15 . 根据所给左侧立面图和平面图，选择正确的正立面图 A. B. C. D. 答案：D 16 . 中间各层平面图除要表达本层室内情况外，只需画出本层的室外阳台和下一层的 A.窗 B.门 C.阳台 D.雨蓬和遮阳板 答案：D 17 . 代号 GJ 是指 A.挂架 B.钢筋 C.刚架 D.构件 答案：C 18 . 相互平行的图例线，其净间隙或线中间隙不宜小于 A.0.13m m B.0.15m m C. 0.18mm D.0.20mm 答案：D 19 . 根据梁的1-1 移出断面图，判断图一、图二、图三和图四中，绘制正确的断面图是 A.图一 B.图二 C.图三 D.图四 答案：D 20 . 能反映女儿墙的平面图是 A.底层平面图...
