建筑制图基础本章自测一

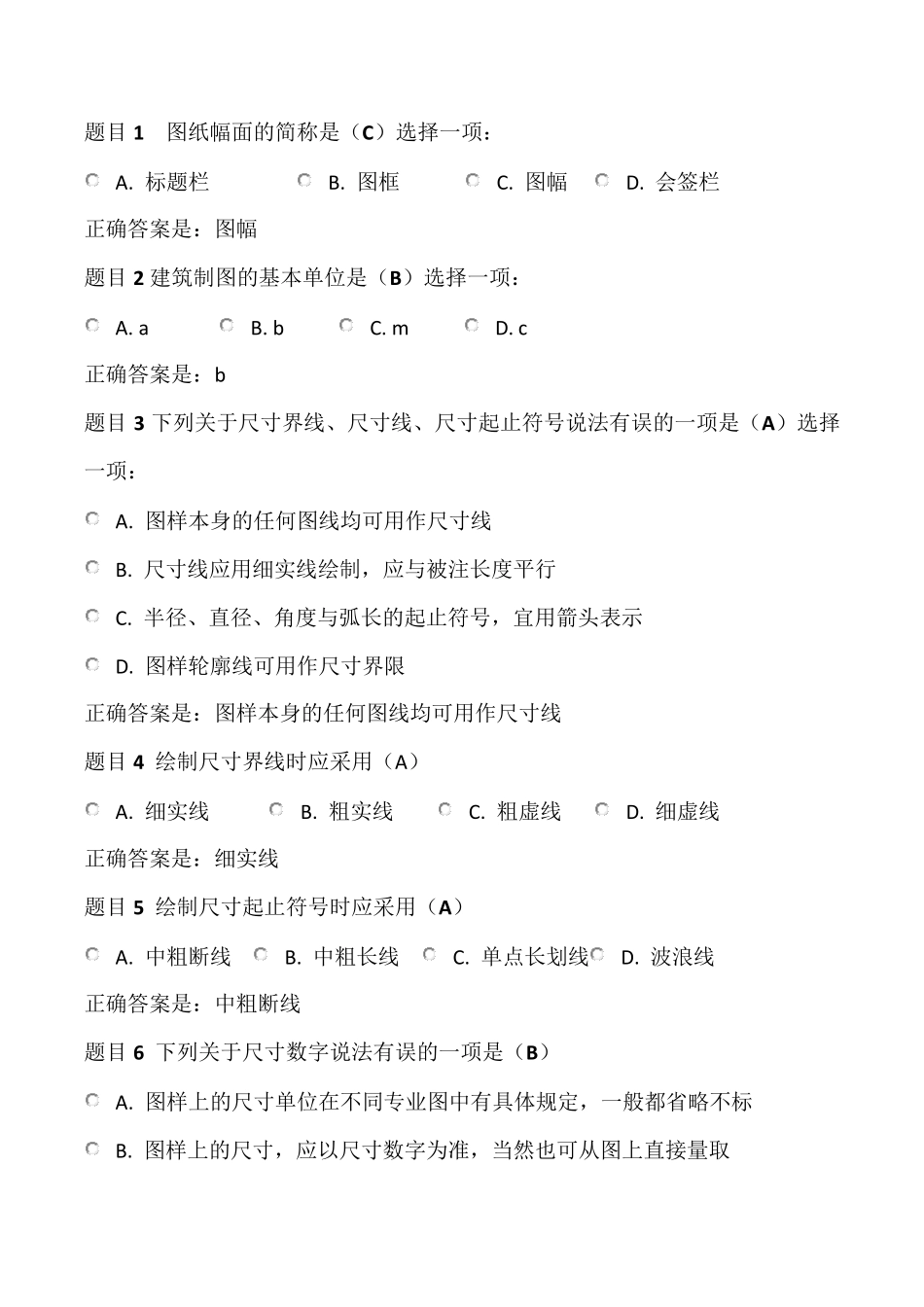

建筑制图基础本章自测一_第1页
1/6

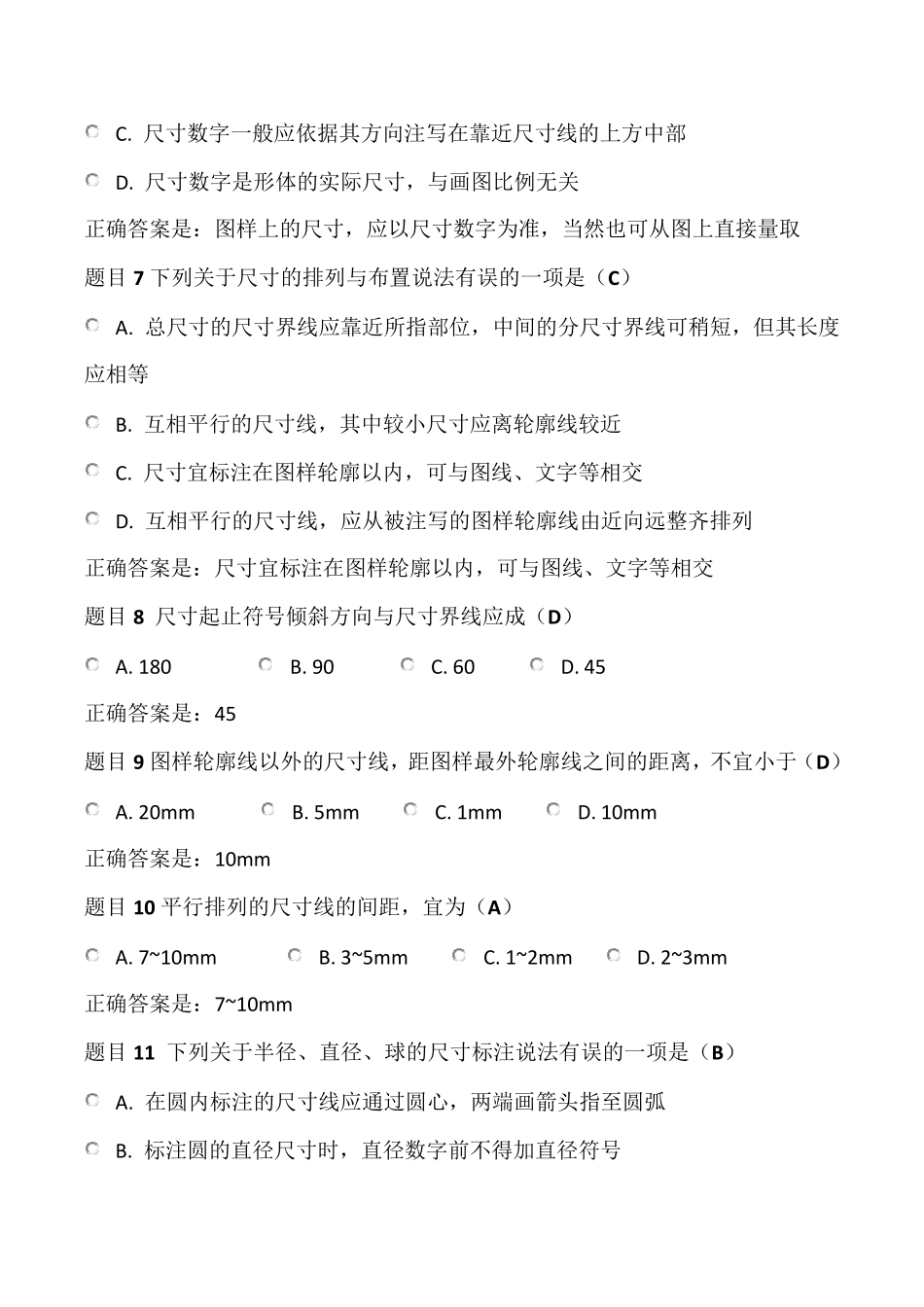

建筑制图基础本章自测一_第2页
2/6

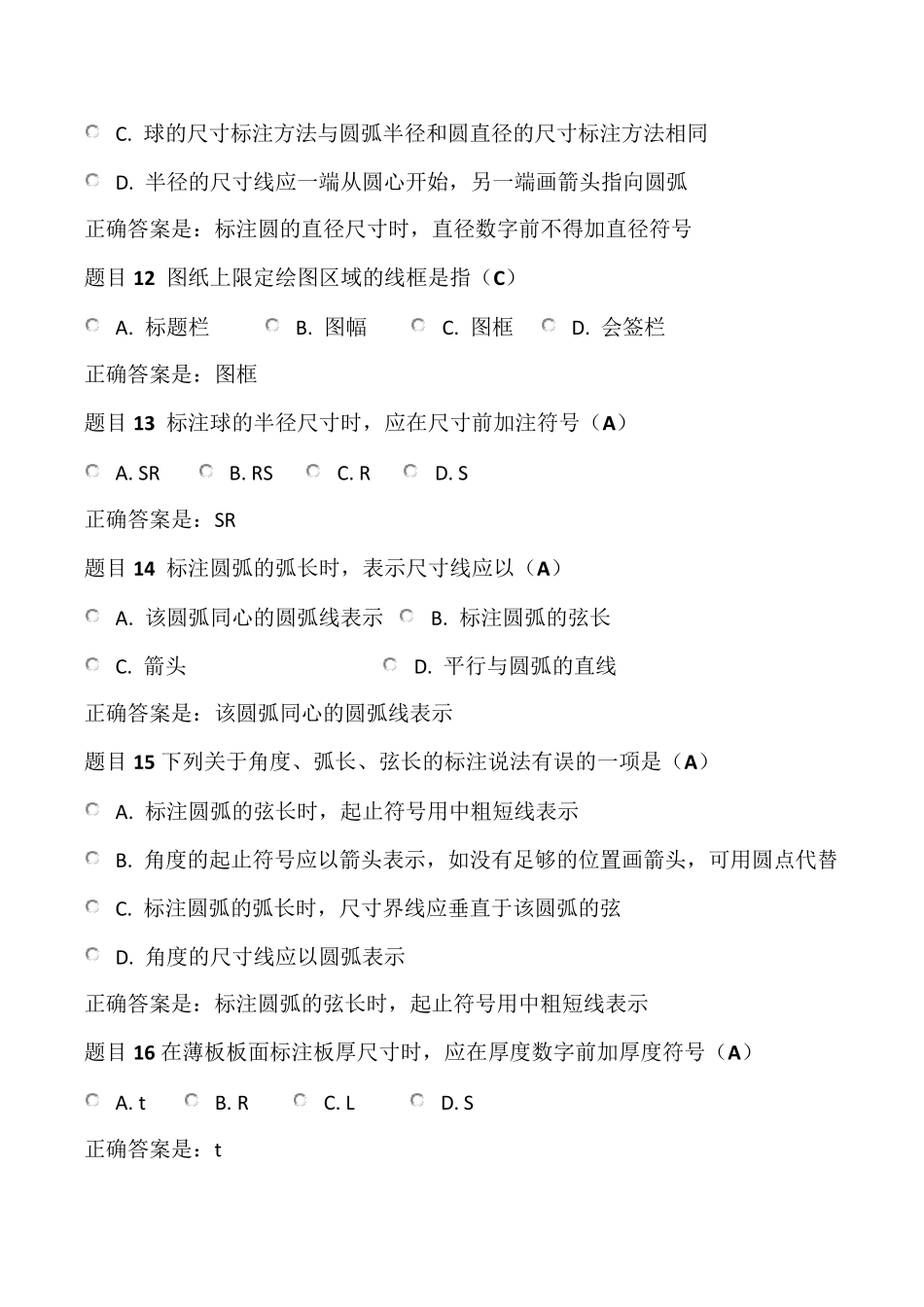

建筑制图基础本章自测一_第3页
3/6
题目1 图纸幅面的简称是(C)选择一项: A. 标题栏 B. 图框 C. 图幅 D. 会签栏 正确答案是:图幅 题目2 建筑制图的基本单位是(B)选择一项: A. a B. b C. m D. c 正确答案是:b 题目3 下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是(A)选择一项: A. 图样本身的任何图线均可用作尺寸线 B. 尺寸线应用细实线绘制,应与被注长度平行 C. 半径、直径、角度与弧长的起止符号,宜用箭头表示 D. 图样轮廓线可用作尺寸界限 正确答案是:图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用(A) A. 细实线 B. 粗实线 C. 粗虚线 D. 细虚线 正确答案是:细实线 题目5 绘制尺寸起止符号时应采用(A) A. 中粗断线 B. 中粗长线 C. 单点长划线D. 波浪线 正确答案是:中粗断线 题目6 下列关于尺寸数字说法有误的一项是(B) A. 图样上的尺寸单位在不同专业图中有具体规定,一般都省略不标 B. 图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取 C. 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部 D. 尺寸数字是形体的实际尺寸,与画图比例无关 正确答案是:图样上的尺寸,应以尺寸数字为准,当然也可从图上直接量取 题目7 下列关于尺寸的排列与布置说法有误的一项是(C) A. 总尺寸的尺寸界线应靠近所指部位,中间的分尺寸界线可稍短,但其长度应相等 B. 互相平行的尺寸线,其中较小尺寸应离轮廓线较近 C. 尺寸宜标注在图样轮廓以内,可与图线、文字等相交 D. 互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列 正确答案是:尺寸宜标注在图样轮廓以内,可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成(D) A. 180 B. 90 C. 60 D. 45 正确答案是:45 题目9 图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于(D) A. 20mm B. 5mm C. 1mm D. 10mm 正确答案是:10mm 题目10 平行排列的尺寸线的间距,宜为(A) A. 7~10mm B. 3~5mm C. 1~2mm D. 2~3mm 正确答案是:7~10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是(B) A. 在圆内标注的尺寸线应通过圆心,两端画箭头指至圆弧 B. 标注圆的直径尺寸时,直径数字前不得加直径符号 C. 球的尺寸标注方法与圆弧半径和圆直径的尺寸标注方法相同 D. 半径的尺寸线应一端从圆心开始,另一端画箭头指向圆...
