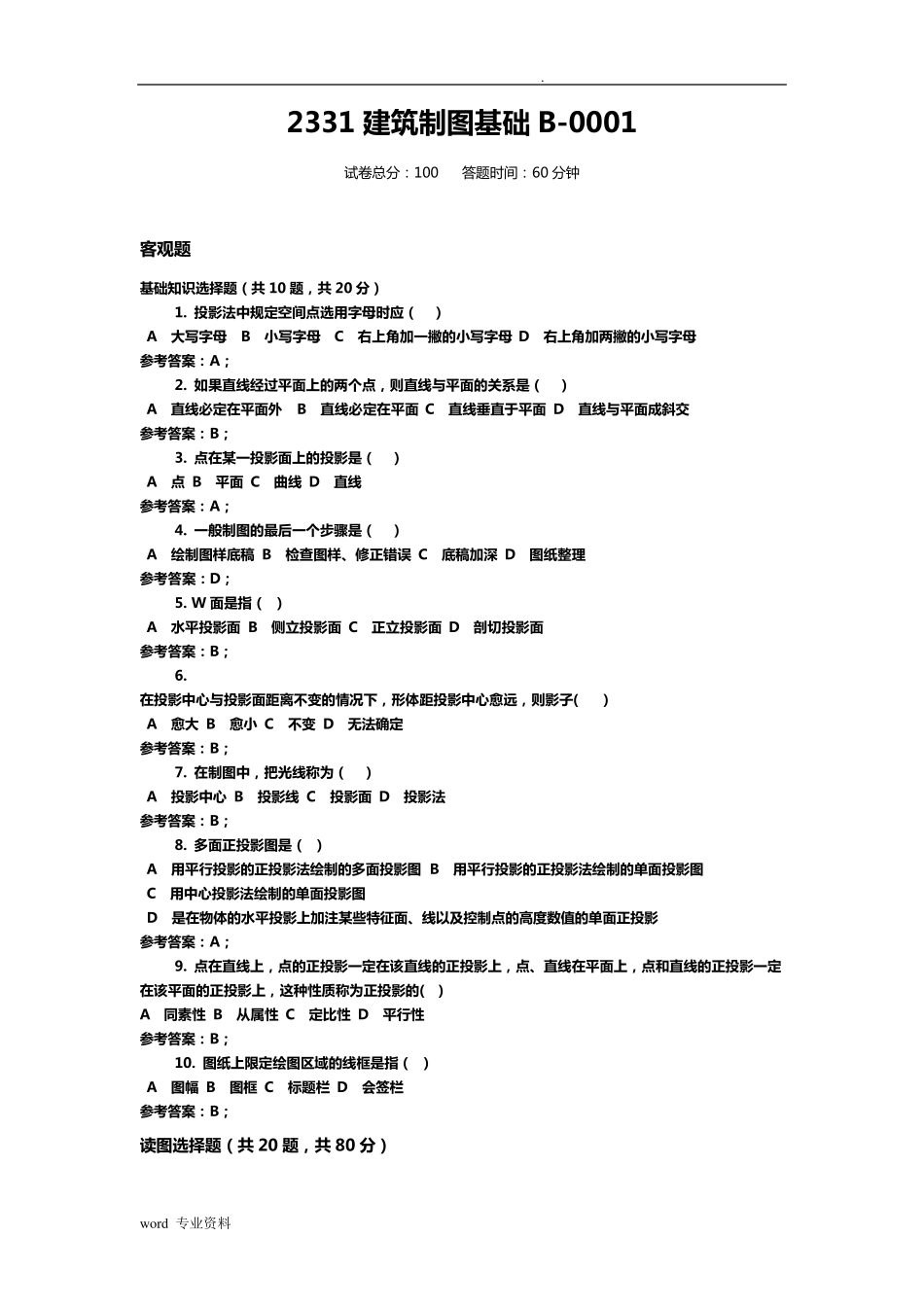

w ord 专业资料 2331 建 筑 制 图 基 础 B-0001 试 卷 总 分：100 答题时间：60 分钟 客 观 题 基 础 知 识 选 择 题 （ 共 10 题 ， 共 20 分 ） 1
投 影 法 中 规 定 空 间 点 选 用 字 母 时 应 （ ） A 大 写 字 母 B 小 写 字 母 C 右 上 角 加 一 撇 的 小 写 字 母 D 右 上 角 加 两 撇 的 小 写 字 母 参 考 答 案 ： A； 2
如 果 直 线 经 过 平 面 上 的 两 个 点 ， 则 直 线 与 平 面 的 关 系 是 （ ） A 直 线 必 定 在 平 面 外 B 直 线 必 定 在 平 面 C 直 线 垂 直 于 平 面 D 直 线 与 平 面 成 斜 交 参 考 答 案 ： B； 3
点 在 某 一 投 影 面 上 的 投 影 是 （ ） A 点 B 平 面 C 曲 线 D 直 线 参 考 答 案 ： A； 4
一 般 制 图 的 最 后 一 个 步 骤 是 （ ） A 绘 制 图 样 底 稿 B 检 查 图 样 、修正错误 C 底 稿 加 深 D 图 纸整理 参 考 答 案 ： D； 5
W 面 是 指（ ） A 水平 投 影 面 B 侧立投 影 面 C 正立投 影 面 D 剖切投 影 面 参 考 答 案 ： B； 6
在 投 影 中 心与 投 影 面 距离不变的 情况下， 形体距投 影 中 心愈远， 则 影 子( ） A 愈大 B 愈小 C 不变 D 无法 确定 参 考 答 案 ： B； 7
在 制 图 中 ， 把光线 称为（ ） A 投 影 中 心 B 投 影 线 C 投 影 面 D 投 影 法 参 考 答 案 ： B； 8
多面 正投 影 图 是 （ ） A 用 平 行投 影 的 正投 影 法 绘 制 的 多面 投 影 图 B 用 平
