建筑塑钢窗抗风压性能计算书

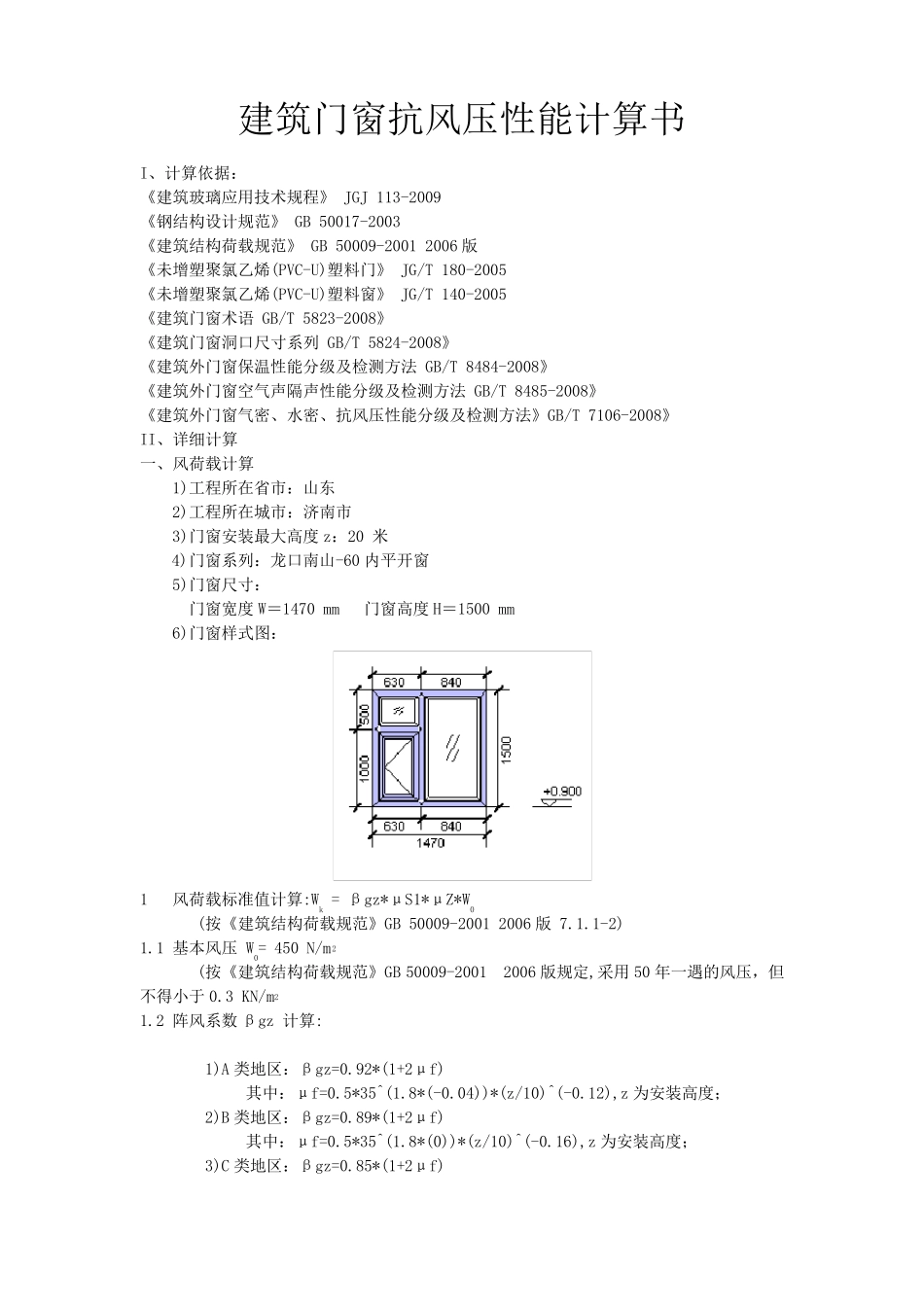

建筑门窗抗风压性能计算书 I、计算依据： 《建筑玻璃应用技术规程》 JGJ 113-2009 《钢结构设计规范》 GB 50017-2003 《建筑结构荷载规范》 GB 50009-2001 2006 版 《未增塑聚氯乙烯(PVC-U)塑料门》 JG/T 180-2005 《未增塑聚氯乙烯(PVC-U)塑料窗》 JG/T 140-2005 《建筑门窗术语 GB/T 5823-2008》 《建筑门窗洞口尺寸系列 GB/T 5824-2008》 《建筑外门窗保温性能分级及检测方法 GB/T 8484-2008》 《建筑外门窗空气声隔声性能分级及检测方法 GB/T 8485-2008》 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008》 II、详细计算 一、风荷载计算 1)工程所在省市：山东 2)工程所在城市：济南市 3)门窗安装最大高度z：20 米 4)门窗系列：龙口南山-60 内平开窗 5)门窗尺寸： 门窗宽度W＝1470 mm 门窗高度H＝1500 mm 6)门窗样式图： 1 风荷载标准值计算:Wk = βgz*μS1*μZ*W0 (按《建筑结构荷载规范》GB 50009-2001 2006 版 7.1.1-2) 1.1 基本风压 W0= 450 N/m2 (按《建筑结构荷载规范》GB 50009-2001 2006 版规定,采用50 年一遇的风压，但不得小于 0.3 KN/m2 1.2 阵风系数 βgz 计算: 1)A 类地区：βgz=0.92*(1+2μf) 其中：μf=0.5*35^(1.8*(-0.04))*(z/10)^(-0.12),z 为安装高度； 2)B 类地区：βgz=0.89*(1+2μf) 其中：μf=0.5*35^(1.8*(0))*(z/10)^(-0.16),z 为安装高度； 3)C 类地区：βgz=0.85*(1+2μf) 其中：μf=0.5*35^(1.8*(0.06))*(z/10)^(-0.22),z 为安装高度； 4)D 类地区：βgz=0.80*(1+2μf) 其中：μf=0.5*35^(1.8*(0.14))*(z/10)^(-0.30),z 为安装高度； 安装高度z＜5 米时,按 5 米时的阵风系数取值。 本工程按： C.有密集建筑群的城市市区 取值。 βgz=0.85*(1+2μf) μf=0.5*35^(1.8*(0.06))*(z/10)^(-0.22) =0.85*(1+2*(0.5*35^(1.8*(0.06))*(20/10)^(-0.22))) =1.921 (按《建筑结构荷载规范》GB 50009-2001 2006 版 7.5.1 规定) 1.3 风压高度变化系数 μz 计算: 1)A 类地区：μz=1.379 * (z / 10) ^ 0.24,z 为安装高度； 2)B 类地区：μz=(z / 10) ^ 0.32,z 为安装高度； 3)C 类地区：μz=0.616 * (z / 10) ^ 0.44,z 为安装高度； 4)D 类地区：μz=0.318 * (z / 10) ^ 0.6,z 为安装高度； 本工程按： C.有密集建筑群的城市市区 取值。 μz=0.616 * (20...
