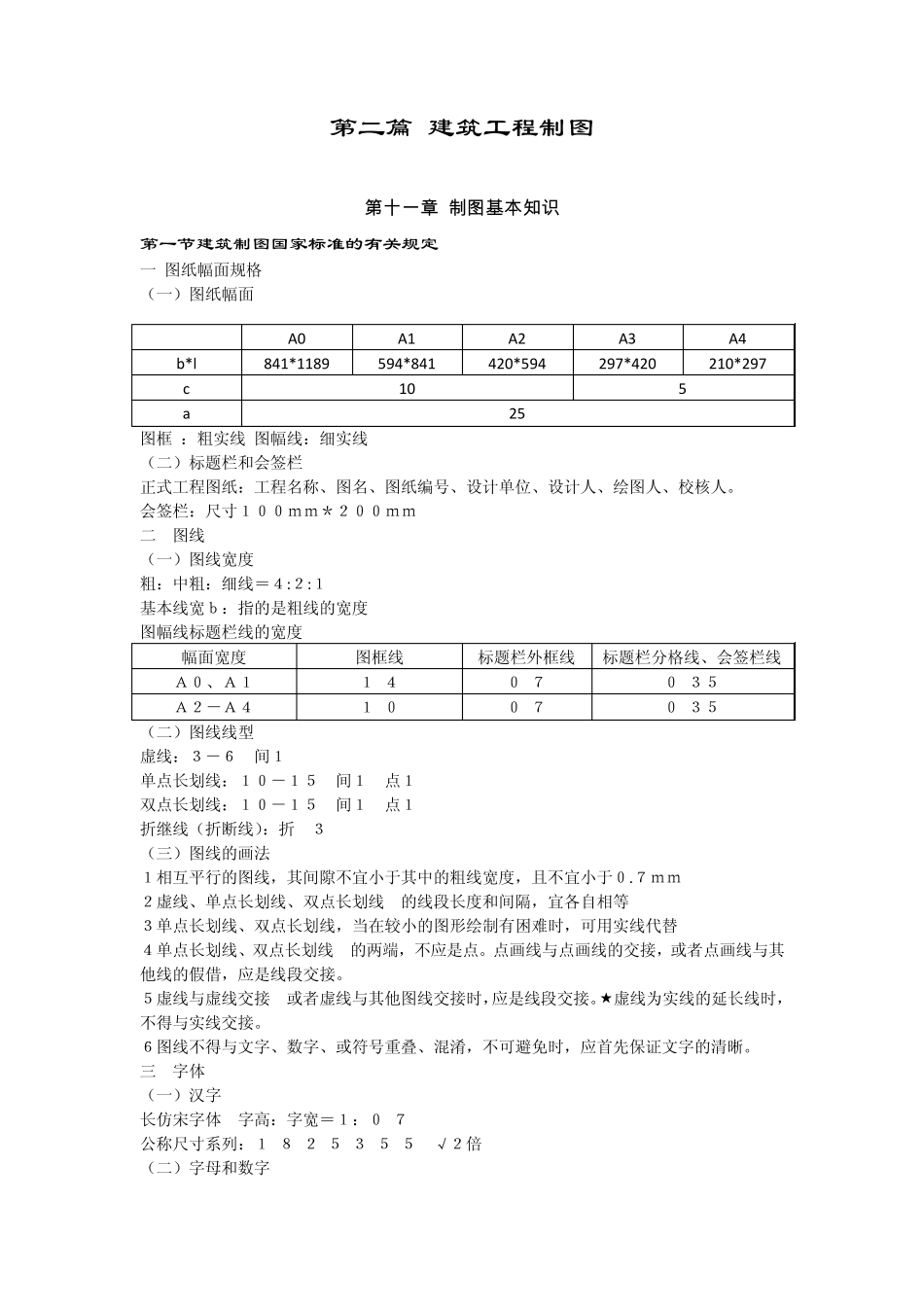

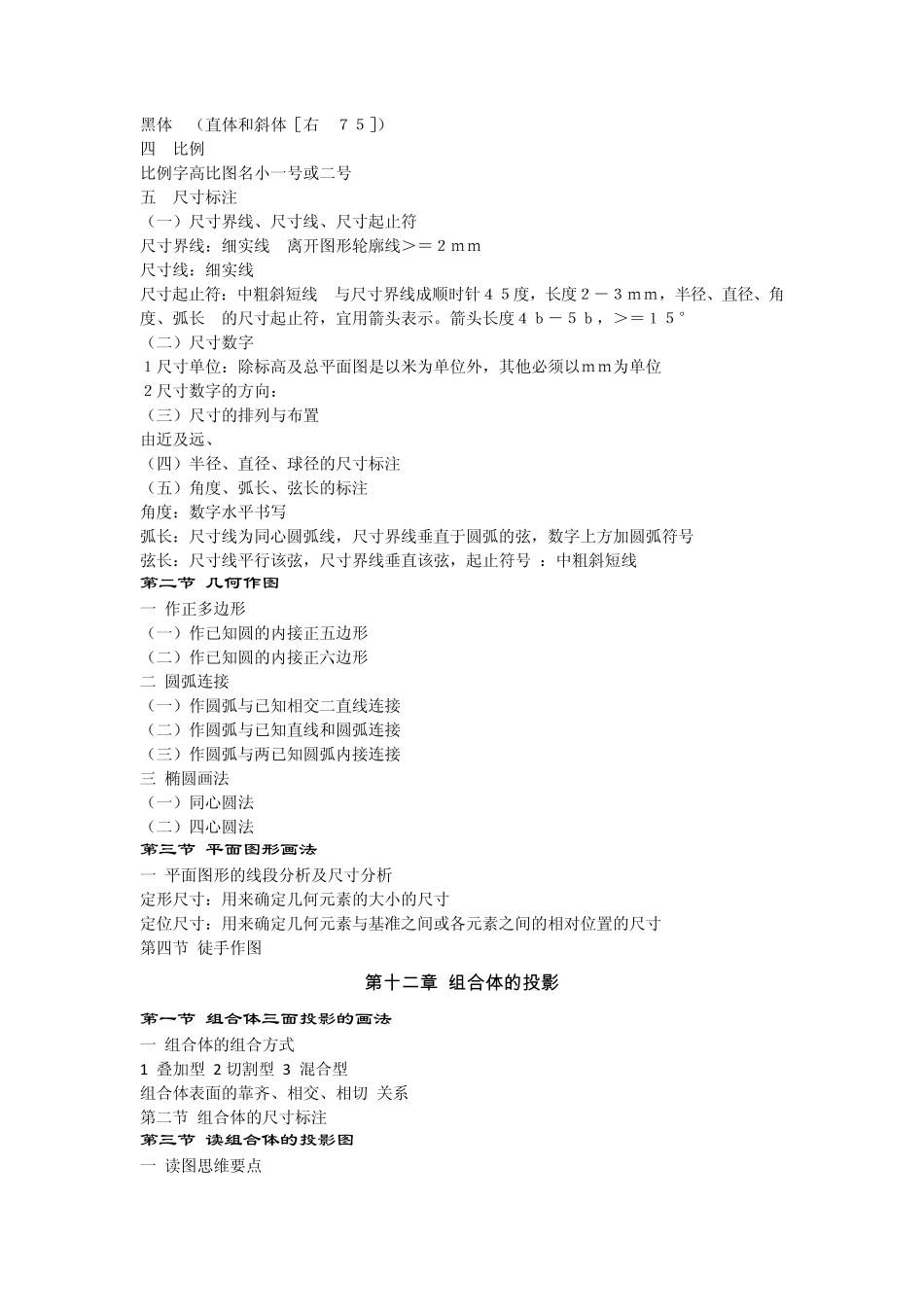

第二篇 建筑工程制图 第 十 一章 制图基本知识 第一节建筑制图国家标准的有关规定 一 图纸幅面规格 （一）图纸幅面 图框 ：粗实线 图幅线：细实线 （二）标题栏和会签栏 正式工程图纸：工程名称、图名、图纸编号、设计单位、设计人、绘图人、校核人。 会签栏：尺寸１００ｍｍ＊２００ｍｍ 二 图线 （一）图线宽度 粗：中粗：细线＝４:２:１ 基本线宽ｂ：指的是粗线的宽度 图幅线标题栏线的宽度 幅面宽度 图框线 标题栏外框线 标题栏分格线、会签栏线 Ａ０、Ａ１ １.４ ０.７ ０.３５ Ａ２－Ａ４ １.０ ０.７ ０.３５ （二）图线线型 虚线：３－６ 间１ 单点长划线：１０－１５ 间１ 点１ 双点长划线：１０－１５ 间１ 点１ 折继线（折断线）：折 ３ （三）图线的画法 １相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于０.７ｍｍ ２虚线、单点长划线、双点长划线 的线段长度和间隔，宜各自相等 ３单点长划线、双点长划线，当在较小的图形绘制有困难时，可用实线代替 ４单点长划线、双点长划线 的两端，不应是点。点画线与点画线的交接，或者点画线与其他线的假借，应是线段交接。 ５虚线与虚线交接 或者虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线交接。 ６图线不得与文字、数字、或符号重叠、混淆，不可避免时，应首先保证文字的清晰。 三 字体 （一）汉字 长仿宋字体 字高：字宽＝１：０.７ 公称尺寸系列：１.８:２.５:３.５:５ √２倍 （二）字母和数字 A0 A1 A2 A3 A4 b*l 841*1189 594*841 420*594 297*420 210*297 c 10 5 a 25 黑体 （直体和斜体［右 ７５］） 四 比例 比例字高比图名小一号或二号 五 尺寸标注 （一）尺寸界线、尺寸线、尺寸起止符 尺寸界线：细实线 离开图形轮廓线＞＝２ｍｍ 尺寸线：细实线 尺寸起止符：中粗斜短线 与尺寸界线成顺时针４５度，长度２－３ｍｍ，半径、直径、角度、弧长 的尺寸起止符，宜用箭头表示。箭头长度４ｂ－５ｂ，＞＝１５° （二）尺寸数字 １尺寸单位：除标高及总平面图是以米为单位外，其他必须以ｍｍ为单位 ２尺寸数字的方向： （三）尺寸的排列与布置 由近及远、7-10mm （四）半径、直径、球径的尺寸标注 （五）角度、弧长、弦长的标注 角度：数字水平书写 弧长：尺寸线为同心圆弧线，尺寸界线垂直于圆弧的弦，数字上方加圆弧符号 弦长：尺...
