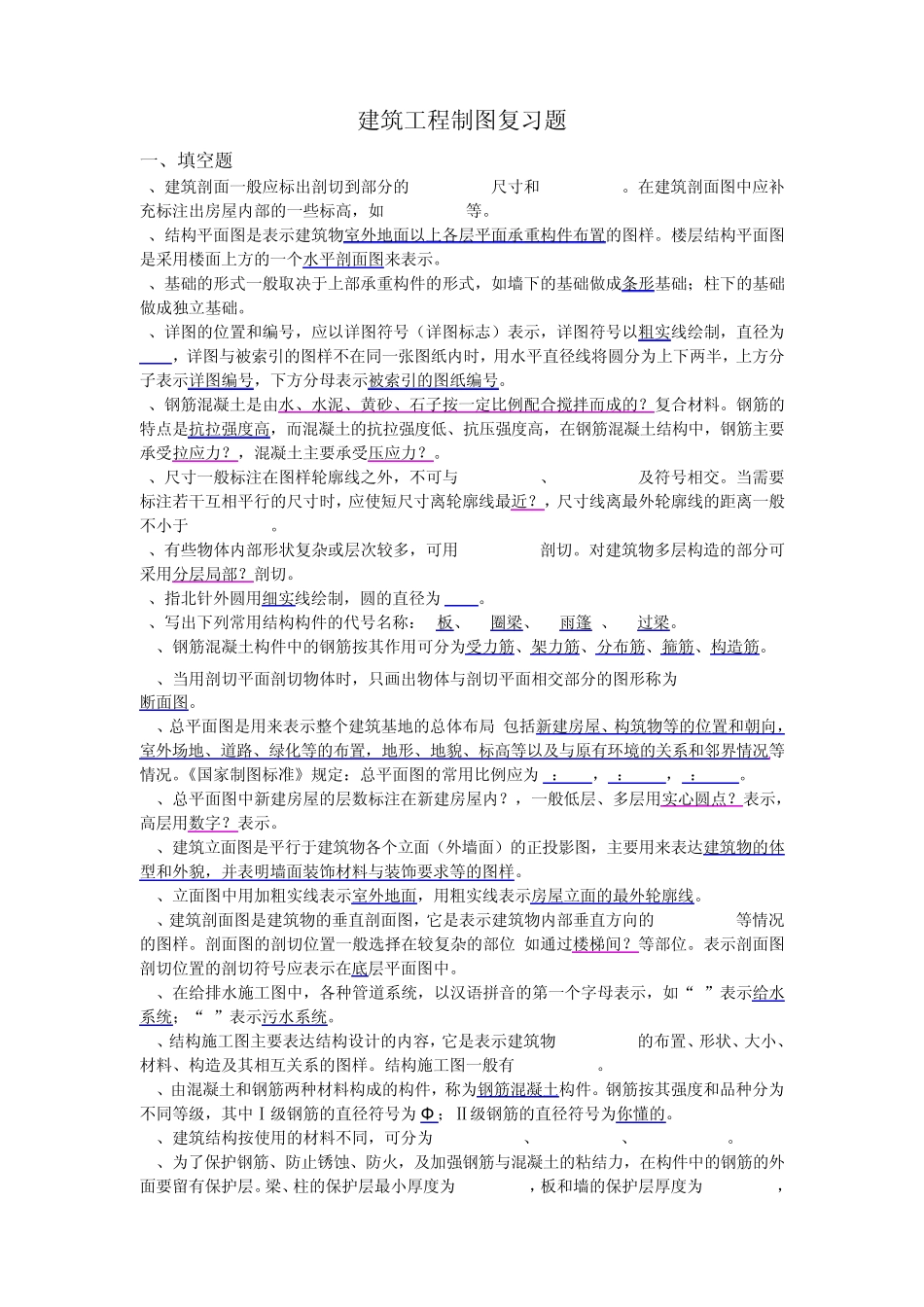

建筑工程制图复习题 一、填空题 1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。 2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。楼层结构平面图是采用楼面上方的一个水平剖面图来表示。 3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。 4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。 5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。 6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。 7、有些物体内部形状复杂或层次较多，可用__________剖切。对建筑物多层构造的部分可采用分层局部？剖切。 8、指北针外圆用细实线绘制，圆的直径为 24mm。 9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷 、GL过梁。 10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。 11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为 断面图。 12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。《国家制图标准》规定：总平面图的常用比例应为 1：500，1：1000，1：2000。 13、总平面图中新建房屋的层数标注在新建房屋内？，一般低层、多层用实心圆点？表示，高层用数字？表示。 14、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达建筑物的体型和外貌，并表明墙面装饰材料与装饰要求等的图样。 15、立面图中用加粗实线表示室外地面，用粗实线表示房屋立面的最外轮廓线。 16、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的__________等情况的图样。剖面图的剖切位置一般选择在较复杂的部...
