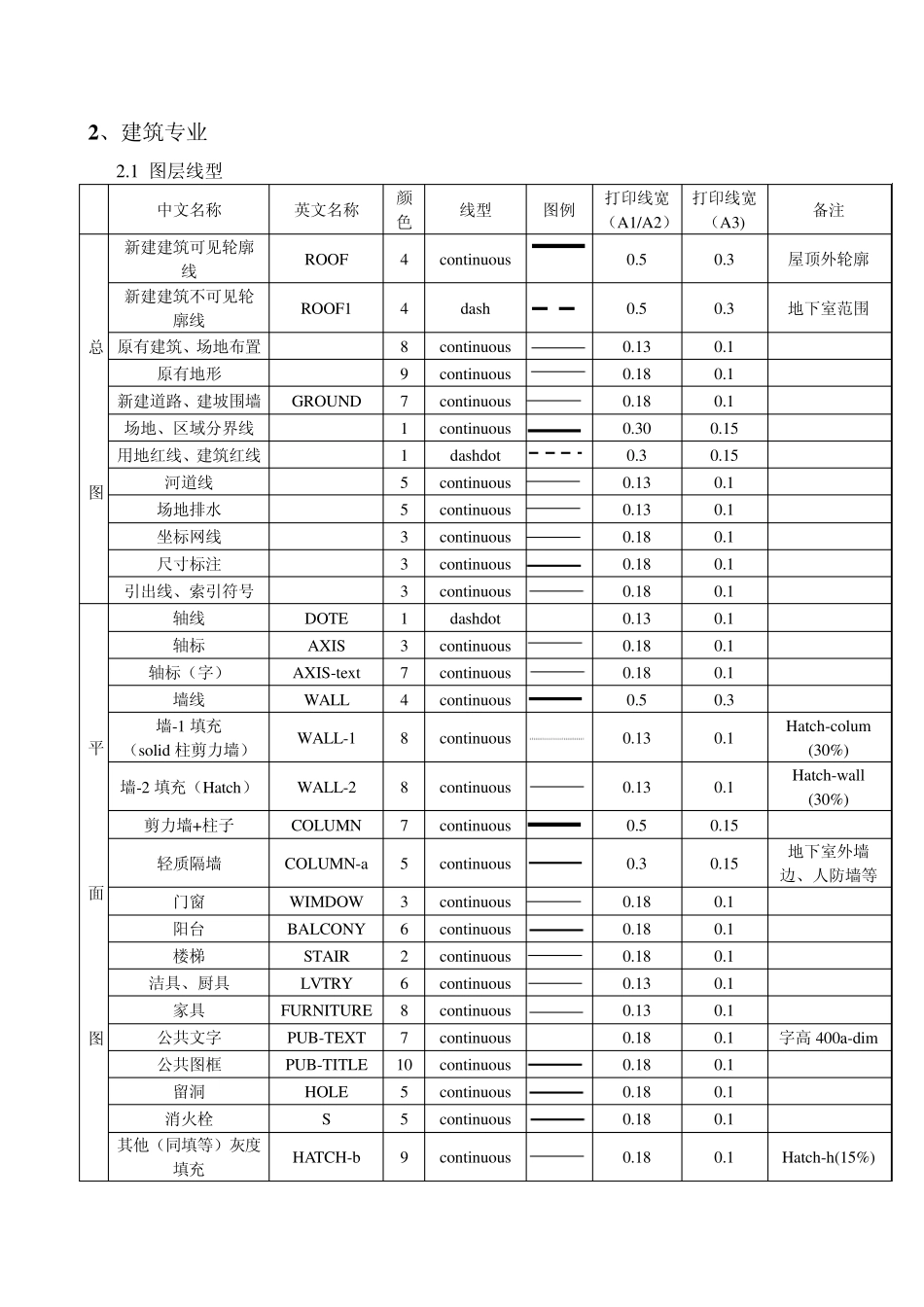

2 、建筑专业 2.1 图层线型 中文名称 英文名称 颜色 线型 图例 打印线宽 （A1/A2） 打印线宽 （A3) 备注 总 图 新建建筑可见轮廓线 ROOF 4 continuous 0.5 0.3 屋顶外轮廓 新建建筑不可见轮廓线 ROOF1 4 dash 0.5 0.3 地下室范围 原有建筑、场地布置 8 continuous 0.13 0.1 原有地形 9 continuous 0.18 0.1 新建道路、建坡围墙 GROUND 7 continuous 0.18 0.1 场地、区域分界线 1 continuous 0.30 0.15 用地红线、建筑红线 1 dashdot 0.3 0.15 河道线 5 continuous 0.13 0.1 场地排水 5 continuous 0.13 0.1 坐标网线 3 continuous 0.18 0.1 尺寸标注 3 continuous 0.18 0.1 引出线、索引符号 3 continuous 0.18 0.1 平 面 图 轴线 DOTE 1 dashdot 0.13 0.1 轴标 AXIS 3 continuous 0.18 0.1 轴标（字） AXIS-text 7 continuous 0.18 0.1 墙线 WALL 4 continuous 0.5 0.3 墙-1 填充 （solid 柱剪力墙） WALL-1 8 continuous 0.13 0.1 Hatch-colum (30%) 墙-2 填充（Hatch） WALL-2 8 continuous 0.13 0.1 Hatch-wall (30%) 剪力墙+柱子 COLUMN 7 continuous 0.5 0.15 轻质隔墙 COLUMN-a 5 continuous 0.3 0.15 地下室外墙边、人防墙等 门窗 WIMDOW 3 continuous 0.18 0.1 阳台 BALCONY 6 continuous 0.18 0.1 楼梯 STAIR 2 continuous 0.18 0.1 洁具、厨具 LVTRY 6 continuous 0.13 0.1 家具 FURNITURE 8 continuous 0.13 0.1 公共文字 PUB-TEXT 7 continuous 0.18 0.1 字高 400a-dim 公共图框 PUB-TITLE 10 continuous 0.18 0.1 留洞 HOLE 5 continuous 0.18 0.1 消火栓 S 5 continuous 0.18 0.1 其他（同填等）灰度填充 HATCH-b 9 continuous 0.18 0.1 Hatch-h(15%) 2.2 字体标注 专业 用 途 字型（字体） 字高（mm） 高宽比 所 有 专 业 ①图名文字 中文 黑体（true type 字体） 黑体汉字 10.0 0.7 ②详图名称 中文 黑体（true type 字体） 黑体汉字 6.0 6.5 0.7 ③说明文字标题 中文 黑体（true type 字体） 黑体汉字 6.0 10.0 0.7 ④说明、标注文字 中文 汉字单线（矢量字库） （hztxt.shx，simplex.shx） 汉字单线 4.0 4.5 0.7 ⑤施工说明 中文 汉字单线（矢量字库） （h...
