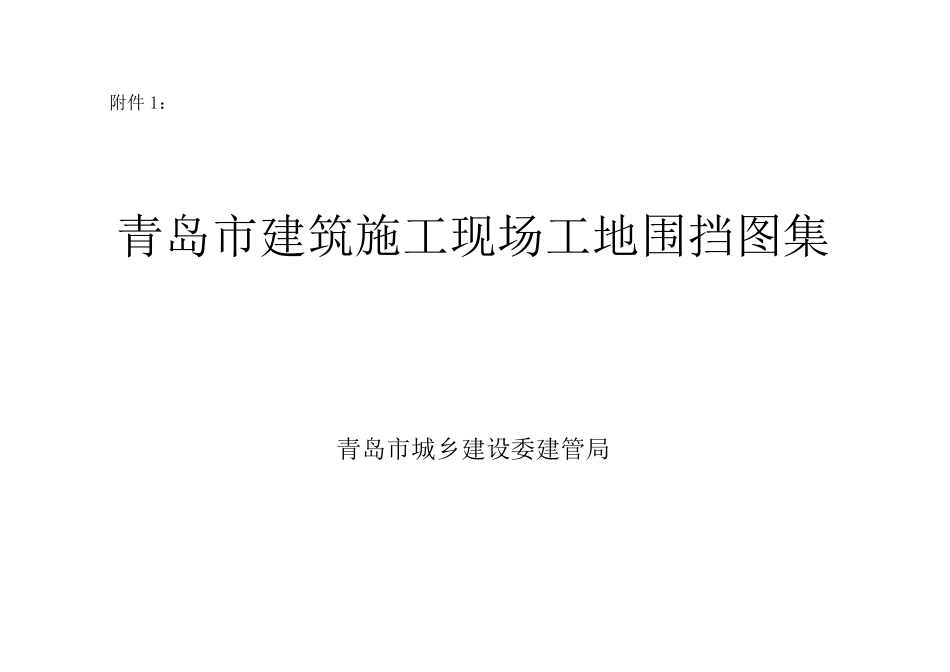

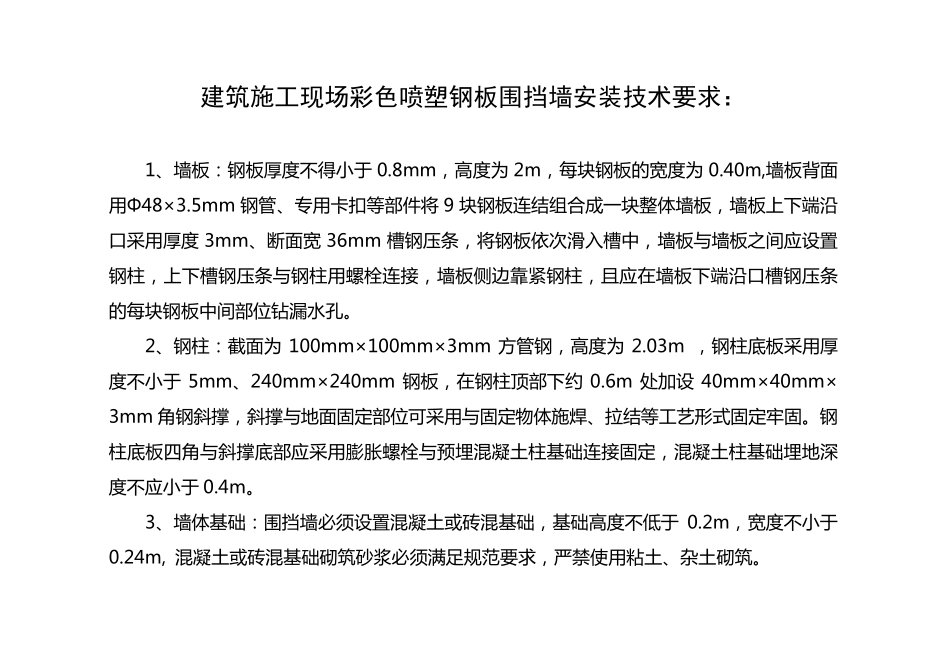

附件1： 青岛市建筑施工现场工地围挡图集 青岛市城乡建设委建管局 建筑施工现场彩色喷塑钢板围挡墙安装技术要求： 1、墙 板 ： 钢 板 厚 度 不 得 小 于 0.8mm， 高 度 为 2m， 每 块 钢 板 的 宽 度 为 0.40m,墙 板 背 面用 Φ48×3.5mm 钢 管 、专 用 卡 扣 等 部 件 将 9 块 钢 板 连 结 组 合 成 一 块 整 体 墙 板 ， 墙 板 上 下 端 沿口 采 用 厚 度3mm、断 面 宽 36mm 槽 钢 压 条 ， 将 钢 板 依 次 滑 入 槽 中 ， 墙 板 与 墙 板 之 间 应 设 置钢 柱 ， 上 下 槽 钢 压 条 与 钢 柱 用 螺 栓 连 接 ， 墙 板 侧 边 靠 紧 钢 柱 ， 且 应 在 墙 板 下 端 沿 口 槽 钢 压 条的 每 块 钢 板 中 间 部 位 钻 漏 水 孔 。 2、钢 柱 ： 截 面 为100mm×100mm×3mm 方 管 钢 ， 高 度 为2.03m ， 钢 柱 底 板 采 用 厚度 不 小 于5mm、240mm×240mm 钢 板 ， 在 钢 柱 顶 部 下 约 0.6m 处 加 设 40mm×40mm×3mm 角 钢 斜 撑 ， 斜 撑 与 地 面 固 定 部 位 可 采 用 与 固 定 物 体 施 焊 、拉 结 等 工 艺 形 式 固 定 牢 固 。 钢柱 底 板 四 角 与 斜 撑 底 部 应 采 用 膨 胀 螺 栓 与 预 埋 混 凝 土 柱 基 础 连 接 固 定 ， 混 凝 土 柱 基 础 埋 地 深度 不 应 小 于 0.4m。 3、墙 体 基 础 ： 围 挡 墙 必 须 设 置 混 凝 土 或 砖 混 基 础 ， 基 础 高 度 不 低 于0.2m， 宽 度 不 小 于0.24m, 混 凝 土 或 砖 混 基 础 砌 筑 砂 浆 必 须 满 足 规 范 要 求 ， 严 禁使用 粘土 、杂土 砌 筑 。 工具式彩色喷塑钢板围挡墙安装参考图（正立面图） 工具式彩色喷塑钢板围挡墙安装参考图（侧立面图） 工具式彩色喷塑钢板围挡墙的钢板和立柱颜色 工具式彩色喷塑钢板围挡墙美化的钢板图案和颜色 工具式彩色喷塑钢板围挡墙宣传参考图例 （ 文 字 或 主 图 案 的 高 度 为 90cm） 工具式彩色喷塑钢板围挡墙宣传样图 工具式彩色喷塑钢板围挡墙美化、宣传装设数量和样式参考图 工具式彩色喷塑钢板围挡墙宣传口号 名 言 警 句 1. 天 行 健 ， 君 子 以...
