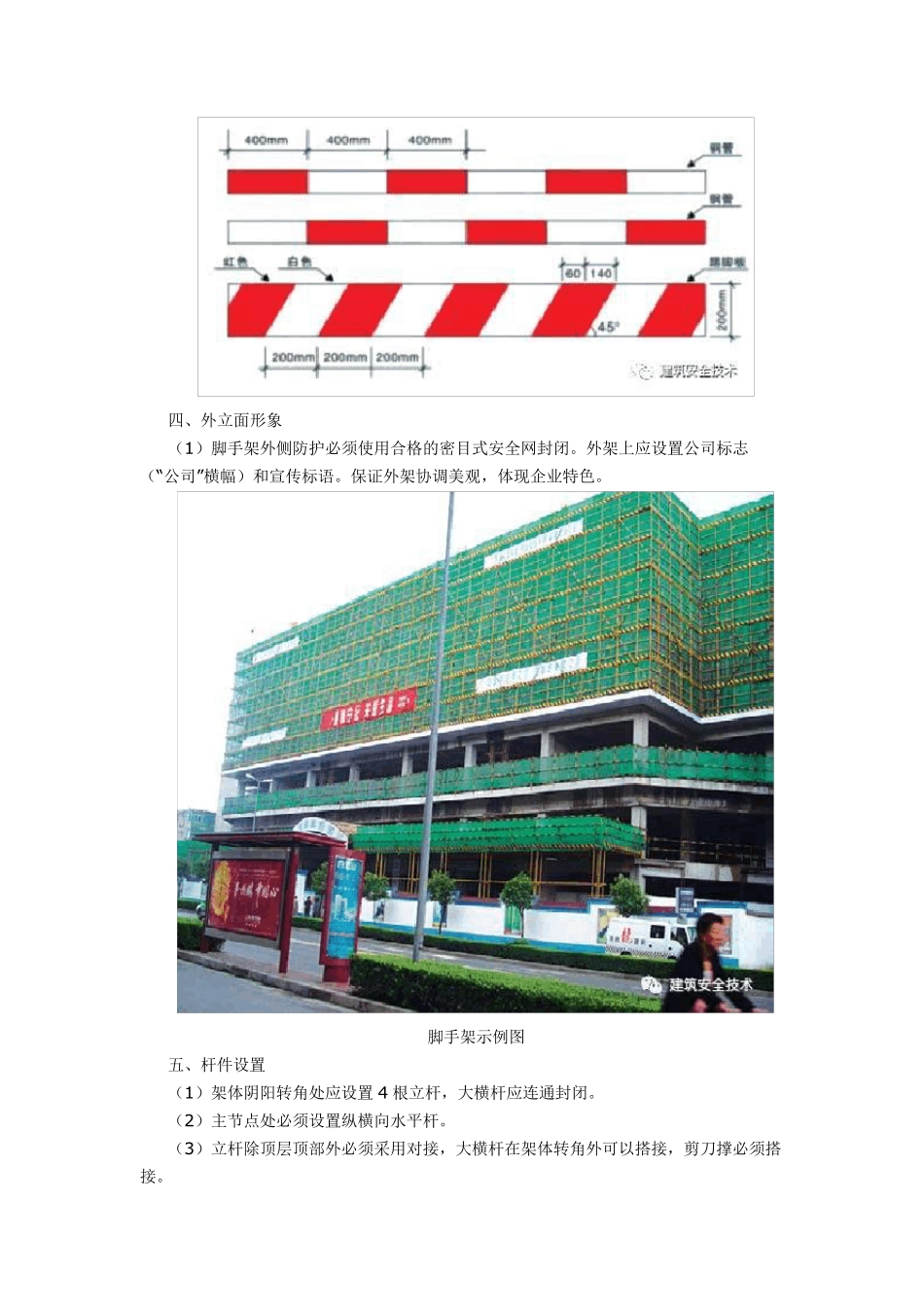

建筑工程外脚手架搭设标准全面图解 RSS 打印 复制链接 大 中 小 发布时间：2017-07-13 14:29:53 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793 或 GB/T3091 中规定的 Q235 普通钢管，型号宜采用 Φ48.3×3.6mm（方案按 Φ48×3.0mm 计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到 65N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号 3000（6000）×200(250)×50，两端采用 Φ1.6mm 镀锌铁丝绑扎；钢筋网片式脚手架采用 HPB235Φ6 钢筋制作截面40mm 间距，用 Φ1.6mm 镀锌铁丝固定在小横杆上。 三、钢管颜色 （1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。 （2）红色油漆：连墙件。 （3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。 （4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。 （5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 四、外立面形象 （1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 脚手架示例图 五、杆件设置 （1）架体阴阳转角处应设置 4 根立杆，大横杆应连通封闭。 （2）主节点处必须设置纵横向水平杆。 （3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。 （4 ）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。 六、...
