建筑工程实测实量操作手册

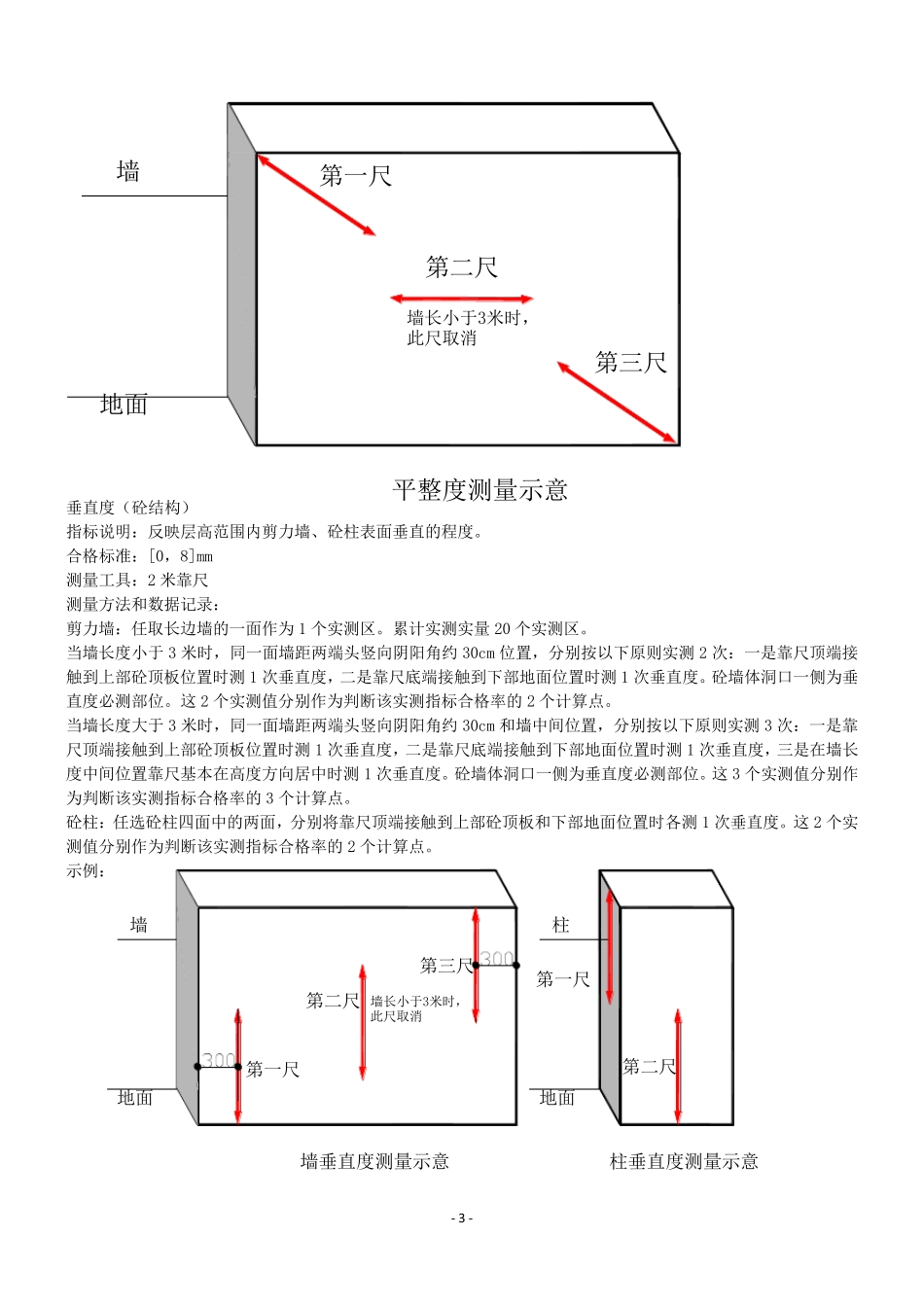

- 1 - 目的 作为《北方公司分包质量管理考核办法》制度的补充文件，为分包考核提供操作依据。 规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。 提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。 适用范围 本指引适用于按《北方公司分包质量管理考核办法》要求，分公司所属在建项目。 考核小组应根据本实测操作指南，对所有考核项目进行 100%实测实量并建立实测档案；作为考核的附件。 取样总则 随机原则：各实测取样的楼栋、楼层、区段、测点等，必须结合当前各项目的施工进度，通过图纸或随机抽样事前确定。 可追溯原则：对实测实量的各项目标段结构层或区段做好书面记录并存档。 完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。 效率原则：在选取实测区段时，要充分考虑各分部分项的实测指标的可测性，使一区段包括尽可能多的实测指标，以提高实测效率。 真 实原则：测量数据应反 映 项目的真 实质量，避 免 为了 片 面提高实测指标，过度修 补或做表 面文章 ，实测取点时应规避 相 应部位 ，并对修 补方案合理性进行检 查 。 产品质量实测实量操作指南 - 2 - 混凝土结构工程 基本原则 在实测前随机确定相应区段作为混凝土结构工程的实测层。 根据选取楼层结构平面图，实测实量选点考虑每层结构4 个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10 个实测区，2 个实测层累计 20 个实测区。 当实测同一楼层内顶板水平极差时，每个实测层选取5 个实测区，2 个实测层累计 10 个实测区。每个实测区实测5 个点，每个点均作为1 个计算点。 截面尺寸偏差（砼结构） 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。 合格标准：截面尺寸偏差[－5，8]mm。 测量工具：5m 钢卷尺 测量方法和数据记录： 以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。 同一墙/柱面作为1 个实测区，累计实测实量20 个实测区。每个实测区从地面向上 300mm 和1500mm 各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1 个计算点。 示例 表面平整度（砼结构） 指标说明：反映层高范围内剪力墙、砼柱表面平整程度。 合格标准：[0，8]mm 测量工具：2 米靠尺、楔形塞尺 测量方法和数据记录： 剪力墙/暗...
