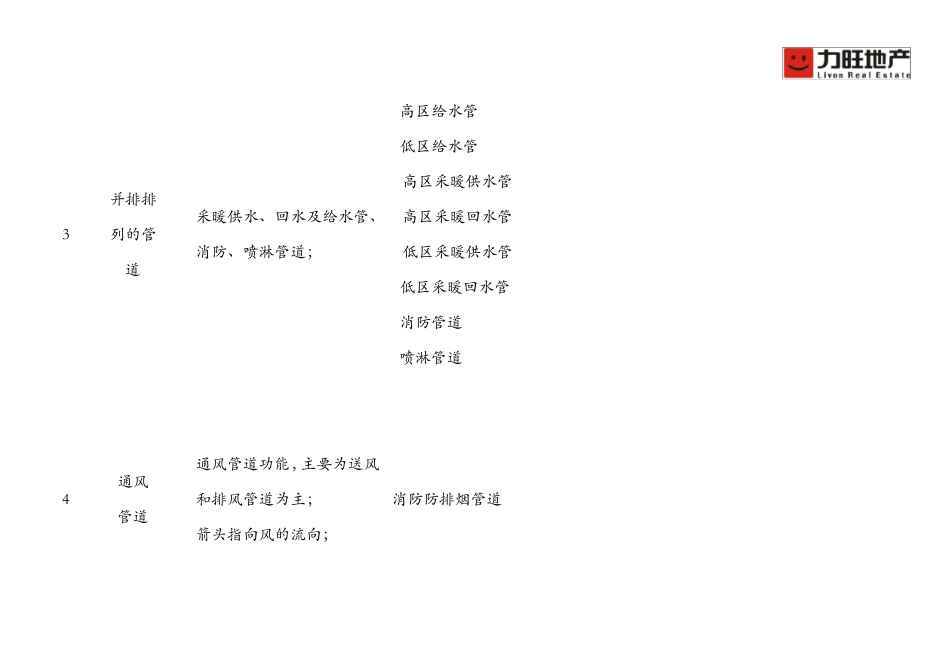

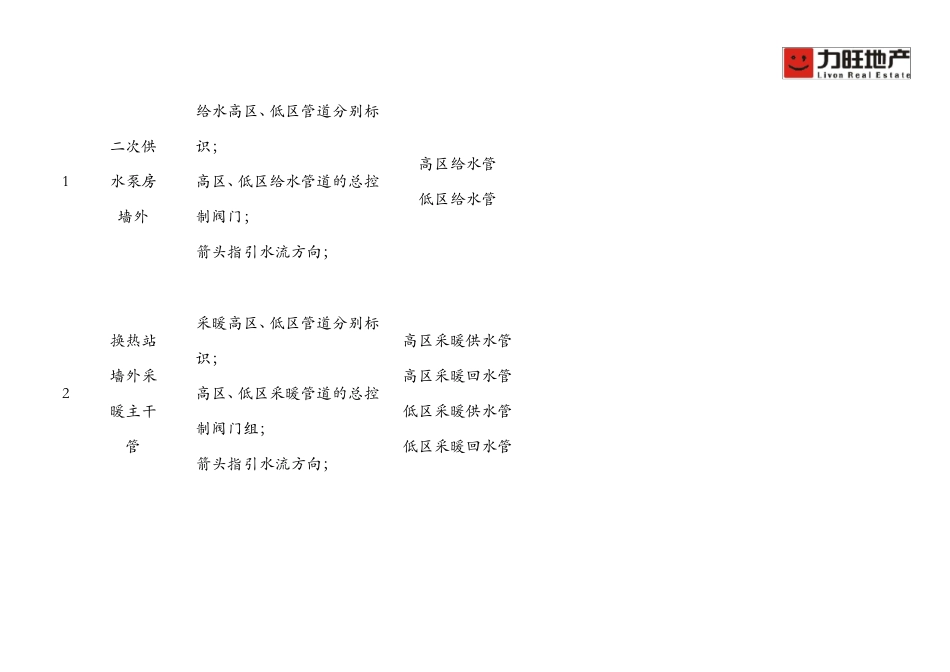

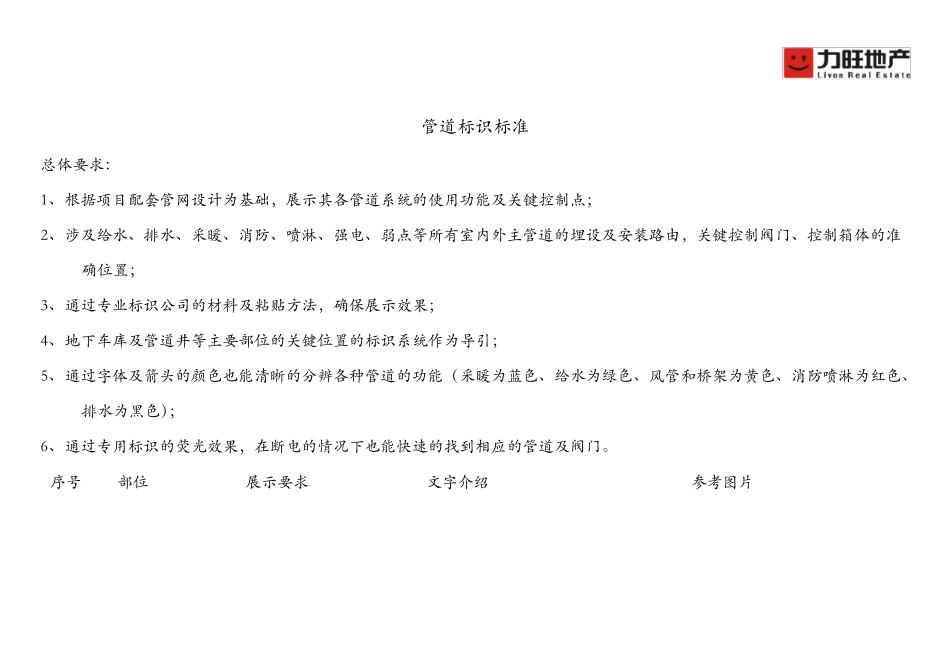

管 道 标 识 标 准 总 体 要 求 ： 1、 根 据 项 目 配 套 管 网 设 计 为 基 础 ， 展 示 其 各 管 道 系 统 的 使 用 功 能 及 关 键 控 制 点 ； 2、 涉 及 给 水 、 排 水 、 采 暖 、 消 防 、 喷 淋 、 强 电 、 弱 点 等 所 有 室 内 外 主 管 道 的 埋 设 及 安 装 路 由 ， 关 键 控 制 阀 门 、 控 制 箱 体 的 准确 位 置 ； 3、 通 过 专 业 标 识 公 司 的 材 料 及 粘 贴 方 法 ， 确 保 展 示 效 果 ； 4、 地 下 车 库 及 管 道 井 等 主 要 部 位 的 关 键 位 置 的 标 识 系 统 作 为 导 引 ； 5、 通 过 字 体 及 箭 头 的 颜 色 也 能 清 晰 的 分 辨 各 种 管 道 的 功 能 （ 采 暖 为 蓝 色 、 给 水 为 绿 色 、 风 管 和 桥 架 为 黄 色 、 消 防 喷 淋 为 红 色 、排 水 为 黑 色 ）； 6、 通 过 专 用 标 识 的 荧 光 效 果 ， 在 断 电 的 情 况 下 也 能 快 速 的 找 到相应的 管 道 及 阀 门 。 序号 部 位 展 示 要 求 文字 介绍 参考图片 1 二 次 供水 泵 房墙 外 给 水 高 区 、 低 区 管 道 分 别 标识 ； 高 区 、 低 区 给 水 管 道 的 总 控制 阀 门 ； 箭 头 指 引 水 流 方 向 ； 高 区 给 水 管 低 区 给 水 管 2 换 热 站墙 外 采暖 主 干管 采 暖 高 区 、 低 区 管 道 分 别 标识 ； 高 区 、 低 区 采 暖 管 道 的 总 控制 阀 门 组 ； 箭 头 指 引 水 流 方 向 ； 高 区 采 暖 供 水 管 高 区 采 暖 回 水 管 低 区 采 暖 供 水 管 低 区 采 暖 回 水 管 3 并 排 排列 的 管道 采 暖 供 水 、 回 水 及 给 水 管 、消 防 、 喷 淋 管 道 ； 高 区 给 水 管 低 区 给 水 管 高 区 采 暖 供 水 管 高 区 采 暖 回 水 管 低 区 采 暖 供 水 管 低 区 采 暖 回 水 管 消 防 管 道 喷 淋 管 道 4 通 风 管 道 通 风 管 道 功 能 ， 主 要 为 送 风和 排 风 管 道 为 主 ； 箭 头 指 ...
