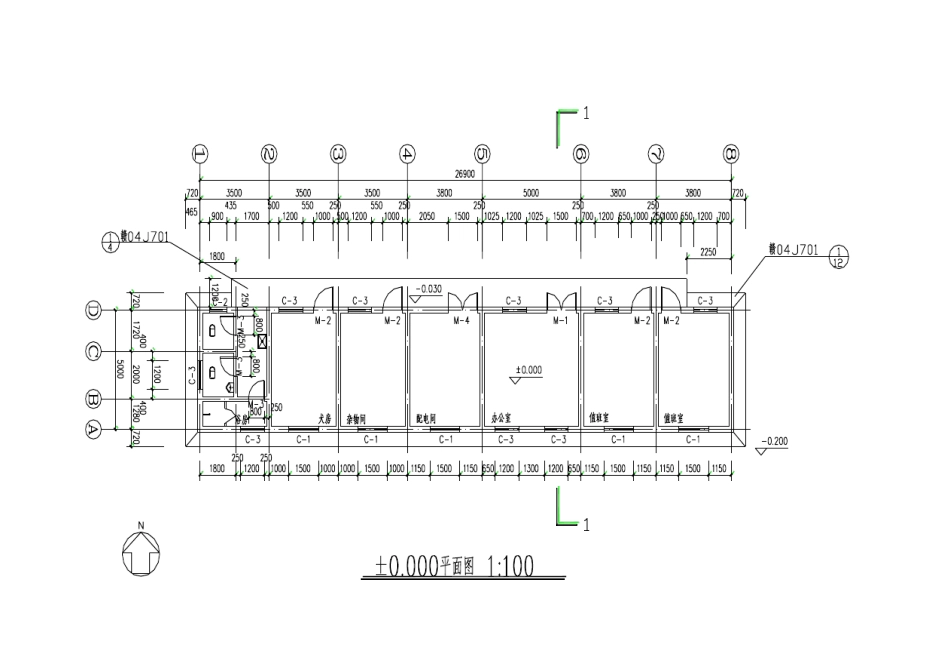

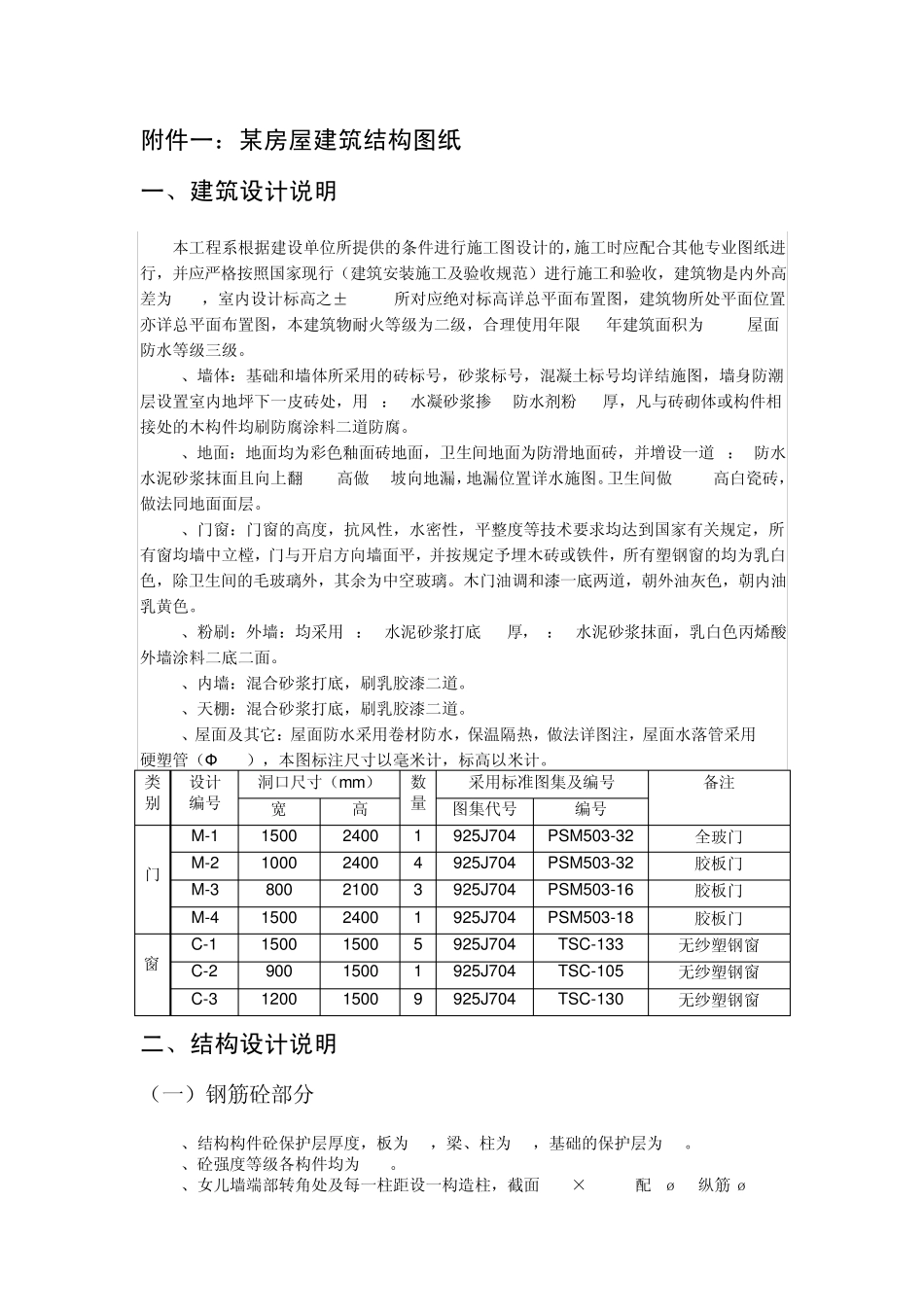

附件一：某房屋建筑结构图纸 一、建筑设计说明 本工程系根据建设单位所提供的条件进行施工图设计的，施工时应配合其他专业图纸进行，并应严格按照国家现行（建筑安装施工及验收规范）进行施工和验收，建筑物是内外高差为200，室内设计标高之±0.000所对应绝对标高详总平面布置图，建筑物所处平面位置亦详总平面布置图，本建筑物耐火等级为二级，合理使用年限50年建筑面积为143m2屋面防水等级三级。 1、墙体：基础和墙体所采用的砖标号，砂浆标号，混凝土标号均详结施图，墙身防潮层设置室内地坪下一皮砖处，用1：2水凝砂浆掺 5%防水剂粉 30厚，凡与砖砌体或构件相接处的木构件均刷防腐涂料二道防腐。 2、地面：地面均为彩色釉面砖地面，卫生间地面为防滑地面砖，并增设一道 1：2防水水泥砂浆抹面且向上翻300高做1%坡向地漏，地漏位置详水施图。卫生间做1500高白瓷砖，做法同地面面层。 3、门窗：门窗的高度，抗风性，水密性，平整度等技术要求均达到国家有关规定，所有窗均墙中立樘，门与开启方向墙面平，并按规定予埋木砖或铁件，所有塑钢窗的均为乳白色，除卫生间的毛玻璃外，其余为中空玻璃。木门油调和漆一底两道，朝外油灰色，朝内油乳黄色。 4、粉刷：外墙：均采用1：3水泥砂浆打底12厚，1：2水泥砂浆抹面，乳白色丙烯酸外墙涂料二底二面。 5、内墙：混合砂浆打底，刷乳胶漆二道。 6、天棚：混合砂浆打底，刷乳胶漆二道。 7、屋面及其它：屋面防水采用卷材防水，保温隔热，做法详图注，屋面水落管采用PVC硬塑管（Ф 110），本图标注尺寸以毫米计，标高以米计。 类别 设计 编号 洞口尺寸（m m ） 数量 采用标准图集及编号 备注 宽 高 图集代号 编号 门 M-1 1500 2400 1 925J704 PSM503-32 全玻门 M-2 1000 2400 4 925J704 PSM503-32 胶板门 M-3 800 2100 3 925J704 PSM503-16 胶板门 M-4 1500 2400 1 925J704 PSM503-18 胶板门 窗 C-1 1500 1500 5 925J704 TSC-133 无纱塑钢窗 C-2 900 1500 1 925J704 TSC-105 无纱塑钢窗 C-3 1200 1500 9 925J704 TSC-130 无纱塑钢窗 二、结构设计说明 （一）钢筋砼部分 1、结构构件砼保护层厚度，板为20，梁、柱为30，基础的保护层为40。 2、砼强度等级各构件均为C25。 3、女儿墙端部转角处及每一柱距设一构造柱，截面240×240mm配4ø12纵 筋ø8@200 箍筋，纵筋伸入梁内500。 （二）砌体部分 1、本工程砌体材料采用...
