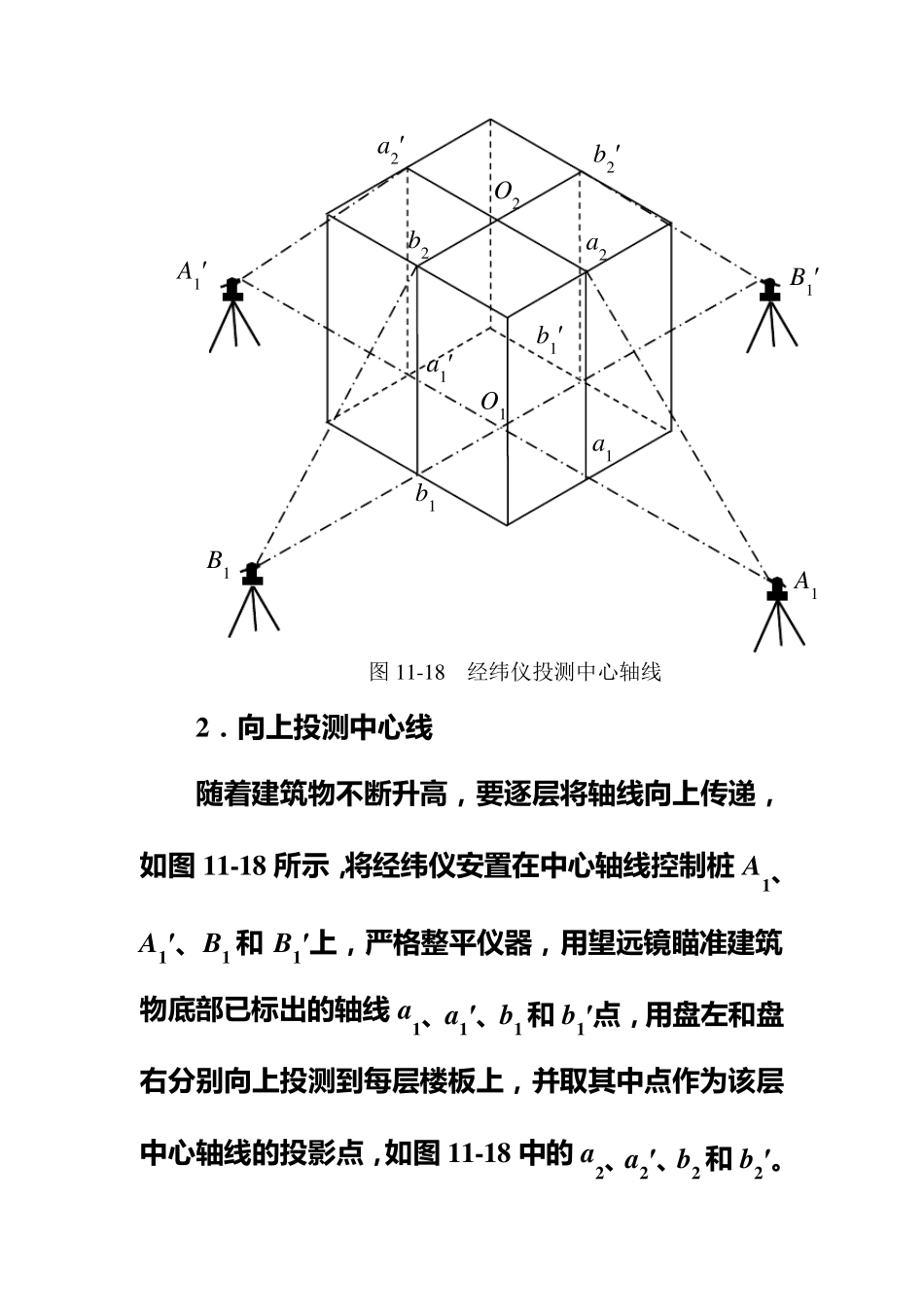

第四节 高层建筑施工测量 高 层 建 筑 物 施 工 测 量 中 的 主 要 问 题 是 控 制 垂 直 度 ,就 是 将 建 筑 物 的 基 础 轴 线 准 确 地 向 高 层 引 测 , 并 保 证各 层 相 应 轴 线 位 于 同 一 竖 直 面 内 , 控 制 竖 向 偏 差 , 使轴 线 向 上 投 测 的 偏 差 值 不 超 限 。 轴 线 向 上 投 测 时 , 要 求 竖 向 误 差 在 本 层 内 不 超 过5mm, 全 楼 累 计 误 差 值 不 应 超 过 2H/10 000( H 为 建筑 物 总 高 度 ), 且 不 应 大 于 : 30m< H≤60m 时 ,10mm; 60m< H≤90m 时 ,15mm; 90m< H 时 , 20mm。 高 层 建 筑 物 轴 线 的 竖 向 投 测 , 主 要 有 外 控 法 和 内控 法 两 种 , 下 面 分 别 介 绍 这 两 种 方 法 。 一 、 外 控 法 外 控 法 是 在 建 筑 物 外 部 , 利 用 经 纬 仪 , 根 据 建筑 物 轴 线 控 制 桩 来 进 行 轴 线 的 竖 向 投 测 , 亦 称 作“经 纬 仪 引桩 投 测 法 ”。具体操作 方法 如下: 1 .在 建 筑 物 底部 投 测 中心轴 线 位置 高层建 筑 的 基础工程完工后, 将经 纬 仪 安置在 轴线 控 制 桩 A1、A1′、B1 和 B1′上, 把建 筑 物 主轴 线 精确地投 测 到建 筑 物 的 底部 , 并设立标志, 如图 1 1 -1 8 中的 a1、a1′、b1 和 b1′, 以供下一步施工与向 上投 测 之用 。 2 . 向 上 投 测 中 心 线 随 着 建 筑 物 不 断 升 高 , 要 逐 层 将 轴 线 向 上 传 递 ,如 图 1 1 -1 8 所 示 ,将 经 纬 仪 安 置 在 中 心 轴 线 控 制 桩A1、A1′、B1 和 B1′上 , 严格整平仪 器, 用望远镜瞄准建 筑物 底部已标出的轴 线 a1、a1′、b1 和 b1′点, 用盘左和盘右分别向 上 投 测 到每层 楼板上 , 并取其中 点作为该层中 心 轴 线 的投 影点, 如 图 1 1 -1 8 中 的 a2、a2′、b2 和 b2′。 A1 B1 A1′ B1′ a1′ b1′ a2′ b2′ a1 b1 a2 b2 O1 O2 图1 1 -1 8 经纬仪投测中心轴线 3 . 增 设 轴 线 引 桩 当 楼 房 逐 渐 增 高 , ...
