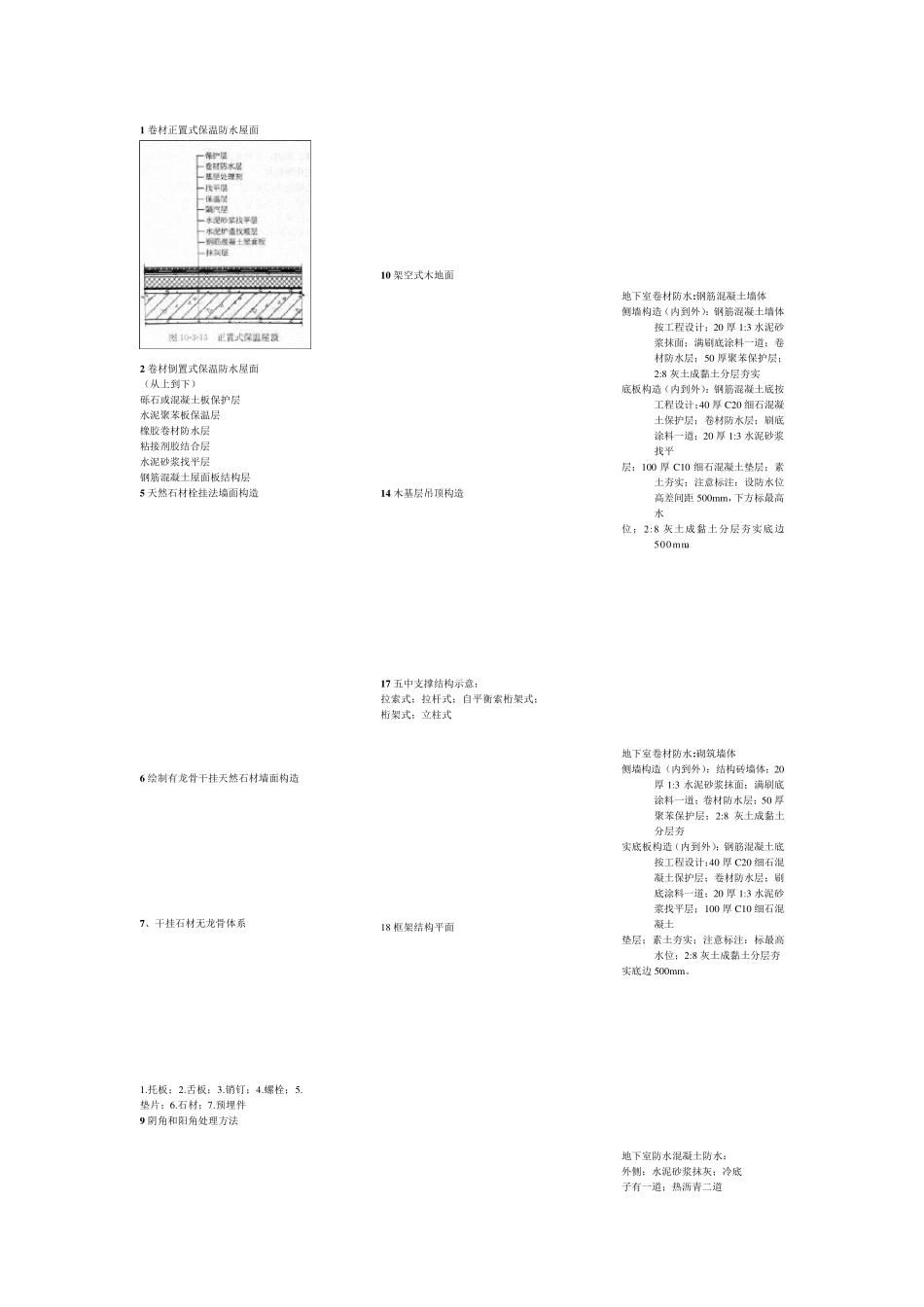

1 卷材正置式保温防水屋面 2 卷材倒置式保温防水屋面 （从上到下） 砾石或混凝土板保护层 水泥聚苯板保温层 橡胶卷材防水层 粘接剂胶结合层 水泥砂浆找平层 钢筋混凝土屋面板结构层 5 天然石材栓挂法墙面构造 6 绘制有龙骨干挂天然石材墙面构造 7、干挂石材无龙骨体系 1.托板；2.舌板；3.销钉；4.螺栓；5.垫片；6.石材；7.预埋件 9 阴角和阳角处理方法 10 架空式木地面 14 木基层吊顶构造 17 五中支撑结构示意： 拉索式；拉杆式；自平衡索桁架式；桁架式；立柱式 18 框架结构平面 地下室卷材防水:钢筋混凝土墙体 侧墙构造（内到外）：钢筋混凝土墙体按工程设计；20 厚 1:3 水泥砂浆抹面；满刷底涂料一道；卷材防水层；50 厚聚苯保护层；2:8 灰土成黏土分层夯实 底板构造（内到外）：钢筋混凝土底按工程设计；40 厚 C20 细石混凝土保护层；卷材防水层；刷底涂料一道；20 厚 1:3 水泥砂浆找平 层；100 厚 C10 细石混凝土垫层；素土夯实；注意标注：设防水位高差间距 500mm，下方标最高水 位；2:8 灰土成黏土分层夯实底边500m m。 地下室卷材防水:砌筑墙体 侧墙构造（内到外）：结构砖墙体；20厚 1:3 水泥砂浆抹面；满刷底涂料一道；卷材防水层；50 厚聚苯保护层；2:8 灰土成黏土分层夯 实底板构造（内到外）：钢筋混凝土底按工程设计；40 厚 C20 细石混凝土保护层；卷材防水层；刷底涂料一道；20 厚 1:3 水泥砂浆找平层；100 厚 C10 细石混凝土 垫层；素土夯实；注意标注：标最高水位；2:8 灰土成黏土分层夯 实底边 500mm。 地下室防水混凝土防水： 外侧：水泥砂浆抹灰；冷底 子有一道；热沥青二道 内侧：防水混凝土；室内抹 灰。底板混凝土下是 100 厚 C10 级混凝土垫层 天然石材地面 （底-顶）1.钢筋混凝土板 2.CL7.5 轻集料混凝土，厚度以设计设定； 3.水泥浆一道；4.1:3 干硬性水泥砂 浆结合层 20 厚，表面撒水泥粉；5. 磨光石板材 20 厚，水泥浆擦缝； 底-顶 1.钢筋混凝土楼板；2.CL7.5 轻集料混凝土，厚度以设计定；3.水 泥浆一道（内掺建筑胶）4.聚氨酯防 水层 1.5 厚；5. 1:3 干硬性水泥砂浆 结合层 20 厚，表面撒水泥粉；6.磨 光石板材 20 厚，水泥浆擦缝； 空铺木地面 空铺木地面用于房屋的底层，有木龙 骨（格栅，剪刀撑，地垄墙，压沿木 ）及单层或双层木地板组成。木龙骨 的两端分别支承在基础墙跳出的砖沿及地垄沿上...
